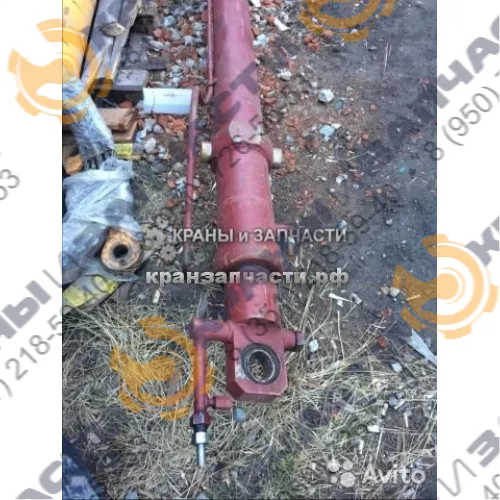

Гидроцилиндр выдвижения верхней секции стрелы КС-55715.63.900-3-01 (ЦГ-100.80х6000.41-01) автокрана КС-55713, КС-4572А Галичанин

Гидроцилиндр выдвижения верхней секции стрелы КС-55715.63.900-3-01 (ЦГ-100.80х6000.41-01) автокрана КС-55713, КС-4572А Галичанин Гидроцилиндр выдвижения верхней секции стрелы КС-55715.63.900-3-01 (ЦГ-100.80х6000.41-01) автокрана КС-55713, КС-4572А Галичанин Гидроцилиндр выдвижения верхней секции стрелы КС-55715.63.900-3-01 (ЦГ-100.80х6000.41-01) автокрана КС-55713, КС-4572А Галичанин
Гидроцилиндр выдвижения верхней секции стрелы КС-55715.63.900-3-01 (ЦГ-100.80х6000.41-01) автокрана КС-55713, КС-4572А Галичанин
ID: 392357
Арт: КС-55715.63.900-1-01
От 375 000 руб.
Нашли дешевле?
Задать вопрос
Заказать звонок
Купить в один клик
В корзину
Товар добавлен в корзину!
Описание
Доставка
Гарантия

Гидроцилиндр телескопирования стрелы КС-55715.63.900-3-01 - подробная информация

Характеристики

Наименование Значение
Диаметр поршня, мм 100
Диаметр штока, мм 80
Ход поршня, мм 6000
Давление номинальное, МПа 16
Давление максимальное, МПа 20
Вес, кг 560

Подходит для спецтехники

  • Автокран ГаличанинКС-55713, КС-4572А
  • Автокран ДрогобычКС-4574 (100х80х6000)

Гидроцилиндр выдвижения верхней секции стрелы КС-55715.63.900-3-01 - компонент гидравлической системы автомобильного крана, предназначенный для выдвижения и втягивания стрелы с использованием силы гидравлического потока.

Конструкция и принцип работы гидроцилиндра

Конструкция простая - это полая трубка с поршнем внутри. Изменение внутреннего объема цилиндра позволяет штоку выдвигаться, что в свою очередь активирует рабочие механизмы крана. Установка гидроцилиндра осуществляется внутрь секции стрелы и опирается на роликовую опору.

Учитывая, что данный компонент относится к гидравлическим элементам объемного типа, соединения его частей включают уплотнительные детали, предотвращающие утечки гидравлической жидкости и защищающие систему от загрязнений. Уплотнители спроектированы так, чтобы не препятствовать свободному движению штока как при выдвижении, так и при втягивании.

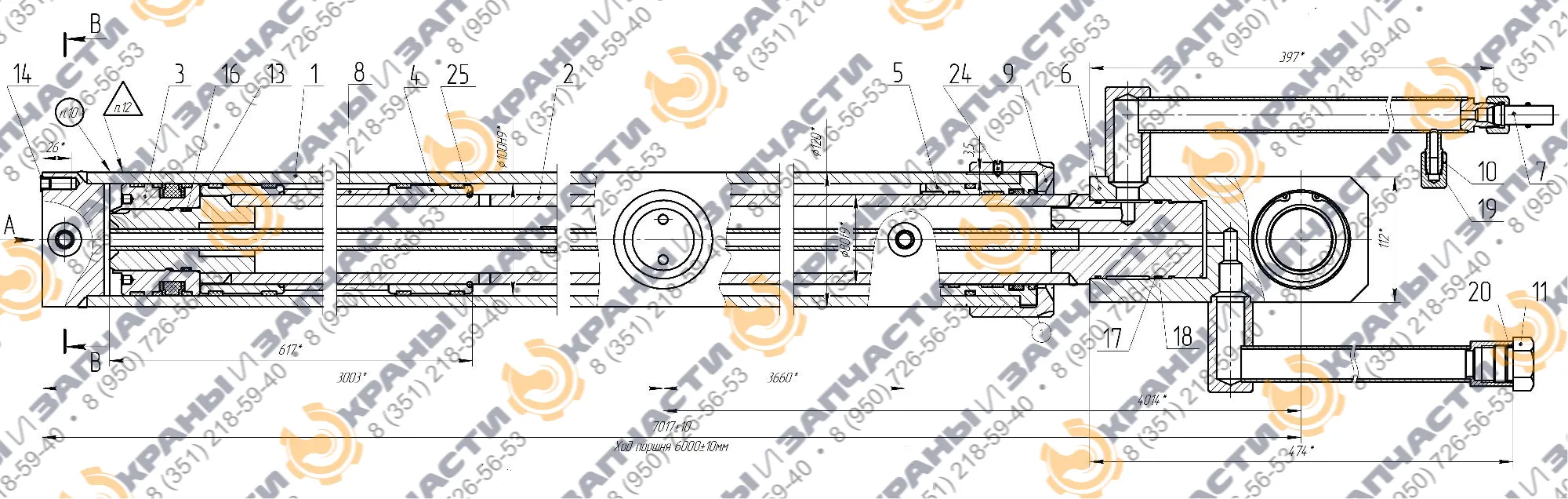

1 - грязесъемник; 2,3 - кольцо; 4 - крышка; 5,19 - шайба защитная; 6,7,18 - кольцо резиновое; 8 - шток; 9 - корпус; 10,13 - лента направляющая; 11 - манжета; 12 - кольцо защитное; 14 - кольцо; 15 - шайба; 16 - болт; 17 - сегмент.

Чертеж Гидроцилиндр выдвижения верхней секции стрелы КС-55715.63.900-3-01 (ЦГ-100.80х6000.41-01) автокрана КС-55713, КС-4572А Галичанин
×
