Электродвигатели крановые короткозамкнутые

Крановые электродвигатели серий МТКН, MTKF, AMTKF (короткозамкнутый ротор) предназначены для привода подъемно-транспортных механизмов, таких как краны, лебедки, тельферы и кран-балки. Все двигатели работают в повторно-кратковременном режиме S3 с ПВ 40% по ГОСТ Р52776, обеспечивая стабильную работу при частых пусках и остановках. Исполнение вала может быть цилиндрическим (IM1001, IM1002, IM2001, IM2002) или коническим (IM1003, IM1004, IM2003, IM2004), в зависимости от монтажного исполнения и габарита двигателя.

Основные технические характеристики

Серия	Типы двигателей	Мощность, кВт	Частота вращения, об/мин	Масса, кг	Напряжение, В	Исполнения
МТКН/MTKF	011-6, 012-6, 111-6, 112-6	1.4–5	900–950	35–75	220/380, 380/660	IM1001, IM1002
МТКН/MTKF, AMTKF	AMTKF-132M6, 132-LA6, 132-LB6	5–7.5	900–950	80–100	220/380, 380/660	IM1001, IM1002
МТКН/MTKF	200LA6, 200LA8, 200LB6, 200LB8	15–30	700–950	170–220	220/380, 380/660	IM1003, IM1004, IM2003, IM2004
МТКН/MTKF	211-6, 211-A6	5.5–7.5	900–950	90–110	220/380, 380/660	IM1001, IM1002
МТКН/MTKF	225-M6, 225-M8, 228-M8, 225-L6, 225-L8	22–45	700–950	250–350	220/380, 380/660	IM1003, IM1004, IM2003, IM2004
МТКН/MTKF	280S6, 280S8, 280S10, 280M6, 280M8, 280M10, 280L6, 280L8, 280L10	45–110	600–950	400–700	220/380, 380/660	IM1003, IM1004, IM2003, IM2004
МТКН/MTKF	311-6, 311-8, 312-6, 312-8	11–22	700–950	130–180	220/380, 380/660	IM1003, IM1004, IM2003, IM2004
МТКН/MTKF	411-6, 411-8, 412-6, 412-8	22–37	700–950	300–350	220/380, 380/660	IM1003, IM1004, IM2003, IM2004
МТКН/MTKF	511-6, 512-6, 512-8	22–37	700–950	350–400	220/380, 380/660	IM1003, IM1004, IM2003, IM2004
МТКН/MTKF	611-6, 612-6, 613-6	45–75	900–950	500–800	220/380, 380/660	IM1003, IM1004, IM2003, IM2004

Особенности и преимущества

Адаптация к высоким пусковым моментам и частым циклам пуска/останова, обеспечивающая стабильную работу в крановых механизмах.
Идентичная конструкция двигателей под разными маркировками (МТКН, MTKF, AMTKF, МТН, MTKH, 5MTКH, 5MTКF, ДМТKF, ДМТKH, 4MTКМ, 4MTКН, 4MTКF, МТКНУ, 4МТН, 4МТМ, ДМТН, ДМТF, AMTН, AMTF) от разных производителей, с возможным отличием в классе нагревостойкости изоляции (H или F).
Гибкость подключения: обмотки по схемам "звезда" или "треугольник" (ГОСТ 31996—2012).
Возможность поставки с цилиндрическими или коническими валами нестандартной длины или диаметра по чертежам заказчика.

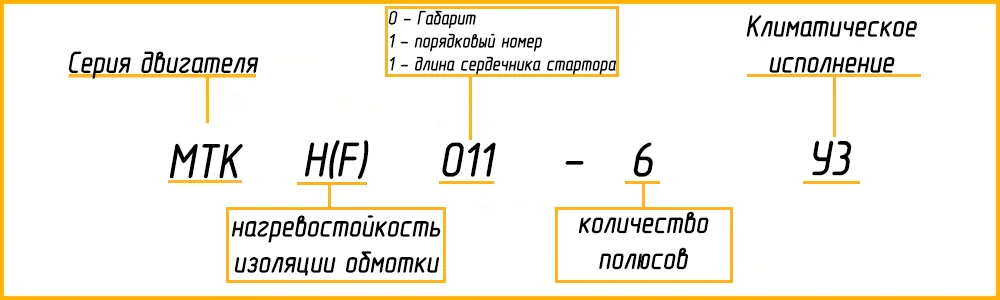

Расшифровка маркировки

Наименование серии: МТ, АМТ, ДМТ
Тип ротора: К – короткозамкнутый ротор, отсутствие буквы – фазный ротор
Класс нагревостойкости изоляции: H (до 180°C), F (до 155°C)
Габарит наружного диаметра листов статора: 0…7 (например, 0 для 011, 012; 1 для 111, 112, 132; 2 для 200, 211, 225)
Модернизация двигателя: 0…1
Длина сердечника статора: 1…3 (например, 1 в 011, 2 в 012, 3 в 613)
Условное обозначение габарита и число полюсов: S, M, L, LA, LB, A (уточняют конструктивные особенности габарита, например, размер станины) и 6, 8, 10 (число полюсов)
Климатическое исполнение: У (умеренный), Т (тропический), УХЛ (умеренно-холодный)
Категория размещения: 1 (на открытом воздухе), 2 (под навесом)

Варианты исполнения

Двигатели поставляются с цилиндрическим (IM1001, IM1002, IM2001, IM2002) или коническим (IM1003, IM1004, IM2003, IM2004) валом. Для габаритов 011–211 чаще применяются исполнения IM1001, IM1002, для габаритов 200–613 – IM1003, IM1004, IM2003, IM2004.

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры зависят от типа двигателя и исполнения (IM1001, IM1002, IM1003, IM1004, IM2001, IM2002, IM2003, IM2004). Для габаритов 011–211 чаще применяются IM1001, IM1002 с цилиндрическим валом, для габаритов 200–613 – IM1003, IM1004, IM2003, IM2004 с коническим валом. Точные размеры необходимо уточнить при заказе.

Габаритные размеры крановых электродвигателей МТКН, MTKF, AMTKF, МТН, MTKH IM1001-1002

Рис.1 - исполнение IM1001, IM1002

Габаритные размеры крановых электродвигателей МТКН, MTKF, AMTKF, МТН, MTKH IM1003-1004

Рис.2 - исполнение IM1003, IM1004

Габаритные размеры крановых электродвигателей МТКН, MTKF, AMTKF, МТН, MTKH IM2001-2002

Рис.3 - исполнение IM2001, IM2002

Габаритные размеры крановых электродвигателей МТКН, MTKF, AMTKF, МТН, MTKH IM2003-2004

Рис.4 - исполнение IM2003, IM2004
