Ограничитель грузового момента ОГМ25

ОГМ25 — устройство для защиты крана-манипулятора. Оно предотвращает перегрузку и опрокидывание при подъеме груза, защищает от повреждений в стесненных условиях, контролирует наклон инструмента при бурении и фиксирует параметры работы.

Основные функции устройства

Контроль грузоподъемности

При превышении допустимой массы груза для текущего вылета ОГМ25 останавливает подъем и механизмы, снижающие устойчивость крана. При нагрузке выше 90% загорается желтое табло «Предел» и звучит прерывистый сигнал. При нагрузке свыше 105% включается красное табло «Стоп», звучит сигнал, и механизмы блокируются. Для бурильного оборудования работа останавливается при нагрузке выше 90%, для продолжения требуется снизить нагрузку до 85%.

Защита от столкновений

Координатная защита предотвращает столкновения в ограниченном пространстве. Поддерживаются ограничение высоты подъема стрелы («Потолок»), вылета по наклонной линии («Стена») и угла поворота оборудования вправо и влево. Сигнализация срабатывает за 2 м до препятствия для «Потолка» и «Стены» и за 10° для поворотов.

Мониторинг наклона инструмента

ОГМ25 измеряет отклонение оси рабочего инструмента от вертикали в двух плоскостях: вдоль оси стрелы через центр карданного шарнира (плоскость X) и перпендикулярно ей (плоскость Y).

Ограничение движений крана

Прибор блокирует подъем крюка в крайних положениях и работу лебедки при полном разматывании каната. После блокировки возможно движение в обратном направлении.

Запись данных

Регистратор сохраняет в энергонезависимую память данные о работе крана:

время работы в моточасах;
количество рабочих циклов;
масса грузов;
сведения о превышении нагрузки 100% с указанием даты и времени.

Данные считываются через SD-карту.

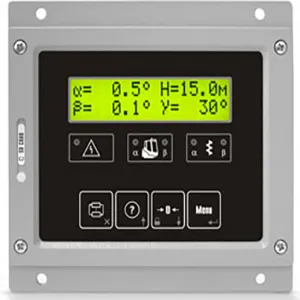

Внешний вид и система обозначения

Дисплей отображает массу груза, допустимую грузоподъемность, уровень нагрузки, вылет, длину стрелы, высоту подъема, а также текущие дату и время.

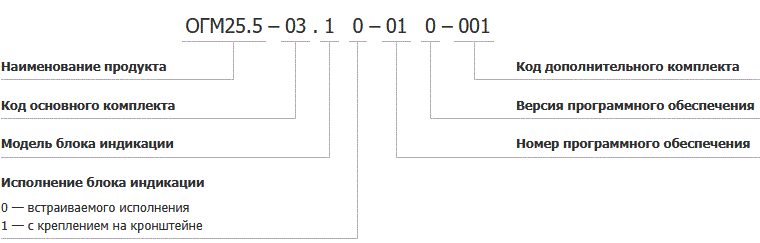

Система обозначения моделей ОГМ25.5-03.01
