Двухскоростные электродвигатели с короткозамкнутым ротором

Двухскоростные электродвигатели серии МТКН с короткозамкнутым ротором предназначены для работы в электроприводах станков, насосов, вентиляторов, лесопильных рам, элеваторов, металлургических агрегатов, а также приводах подъемно-транспортных механизмов таких как козловые, башенные, мостовые, портальные краны, лебедки, тельферы и кран-балки. Эти двигатели используются во всех отраслях народного хозяйства, применяются в жилищном и капитальном строительстве, энергетике, на транспорте, в горнодобывающей и металлургической промышленности. Работают в повторно-кратковременном режиме S3 с ПВ 40% по ГОСТ Р52776, обеспечивая высокую надежность при частых пусках и остановках. Исполнение вала — коническое (IM1003, IM1004, IM2003, IM2004), что делает их идеальными для крановых систем.

Основные технические характеристики

Серия	Типы двигателей	Мощность, кВт	Частота вращения, об/мин	Напряжение, В	Исполнения
МТКН	311-6/16	3.5/1.1	940/340	220/380, 380/660	IM1001, IM1002, IM2001, IM2002
МТКН	312-6/16	5/1.8	940/340	220/380, 380/660	IM1001, IM1002, IM2001, IM2002
МТКН	411-6/16	7.5/2.4	930/325	220/380, 380/660	IM1003, IM1004, IM2003, IM2004
МТКН	412-6/16	11/3.5	950/330	220/380, 380/660	IM1003, IM1004, IM2003, IM2004
МТКН	412-6/12	11/4.8	940/465	220/380, 380/660	IM1003, IM1004
МТКН	411-4/24	10/1.2	1360/185	220/380, 380/660	IM1003, IM1004
МТКН	412-4/24	30/1.5	1395/220	220/380, 380/660	IM1003, IM1004, IM2003, IM2004
МТКН	225М6/20	16/3.4	900/230	220/380, 380/660	IM1003, IM1004
МТКН	225L6/20	22/4.5	900/235	220/380, 380/660	IM1003, IM1004
МТКН	225L6/12	30/15	835/385	220/380, 380/660	IM1003, IM1004
МТКН	511-4/24	22/2	1390/180	220/380, 380/660	IM1003, IM1004

Особенности и преимущества

Двухскоростной режим для гибкого управления скоростью в крановых механизмах.
Высокая надежность в повторно-кратковременном режиме S3, адаптированном для частых пусков и остановок.
Идентичная конструкция двигателей под разными маркировками (МТКН, MTKF, AMTKF, 5MTКH, 5MTКF, ДМТKF, 4MTКМ), что обеспечивает взаимозаменяемость.
Гибкость подключения: обмотки по схемам "звезда" или "треугольник" (ГОСТ 31996—2012).
Конический вал (IM1003, IM1004, IM2003, IM2004) с возможностью изготовления нестандартных размеров по чертежам заказчика.
Соответствие действующим ГОСТам, стандартам МЭК.

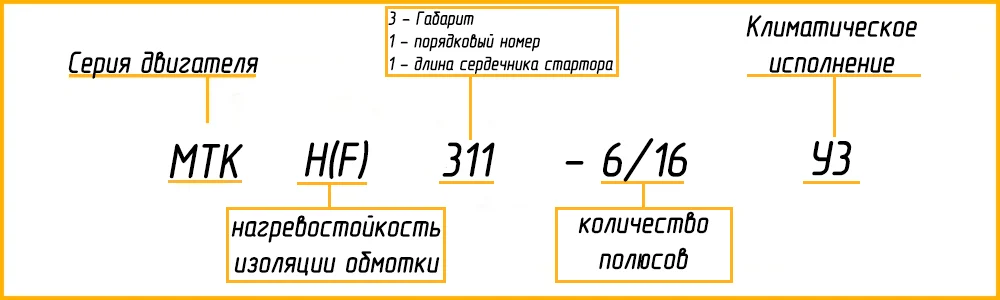

Расшифровка маркировки

Наименование серии: МТК – короткозамкнутый ротор.
Класс нагревостойкости изоляции: Н (до 180°C).
Габарит: 225, 311, 312, 411, 412, 511 (наружный диаметр листов статора).
Модификация габарита: М, L (например, 225М, 225L).
Число полюсов: 4/24, 6/12, 6/16, 6/20 (для двух скоростей).
Климатическое исполнение: У (умеренный).
Категория размещения: 1 (на открытом воздухе).

Варианты исполнения

Двухскоростные двигатели МТКН поставляются с коническим валом в исполнениях IM1003, IM1004, IM2003, IM2004, что обеспечивает надежное соединение с крановыми механизмами. Для габаритов 225, 311, 312, 411, 412, 511 применяются указанные исполнения, с возможностью изготовления валов нестандартной длины или диаметра по чертежам заказчика.

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры зависят от типа двигателя и исполнения (IM1003, IM1004, IM2003, IM2004). Для габаритов 225, 311, 312, 411, 412, 511 применяются конические валы. Точные размеры необходимо уточнить при заказе.

Габаритные размеры двухскоростных крановых электродвигателей МТКН IM1003-1004

Рис.1 - исполнение IM1003, IM1004

Габаритные размеры двухскоростных крановых электродвигателей МТКН IM2003-2004

Рис.2 - исполнение IM2003, IM2004

Габаритные размеры двухскоростных крановых электродвигателей МТКН IM1001-1002

Рис.3 - исполнение IM1001, IM1002

Габаритные размеры двухскоростных крановых электродвигателей МТКН IM2001-2002

Рис.4 - исполнение IM2001, IM2002
