Редукторы Ч2-100, Ч2-125, Ч2-160 – двухступенчатые червячные редукторы, используемые в приводах оборудования с низкой частотой вращения, таких как клапаны, конвейеры и насосы. Конструкция включает две ступени: первая – редуктор типа 2Ч (например, 2Ч-63 или 2Ч-80), вторая – редуктор типа Ч (Ч-100, Ч-125 или Ч-160). Возможна маркировка, например, Ч2-63/100 или Ч2-125/80, в зависимости от комбинации ступеней.
Основные технические характеристики
|
Технические характеристики
|
Типоразмер редуктора
|
|
Ч2-100
|
Ч2-125
|
Ч2-160
|
|
Межосевое расстояние, мм
|
100
|
125
|
160
|
|
Диапазон передаточных чисел
|
64–6400
|
|
Мощность электродвигателя, кВт
|
0.02-1.4
|
0.05-2.4
|
0.1-5.1
|
|
Крутящий момент на выходном валу, Н·м
|
400–520
|
800–1000
|
1400–2000
|
|
Радиальная нагрузка, Н
|
5000
|
8000
|
15000
|
|
КПД
|
0.37–0,81
|
|
Масса, кг
|
75
|
120
|
200
|

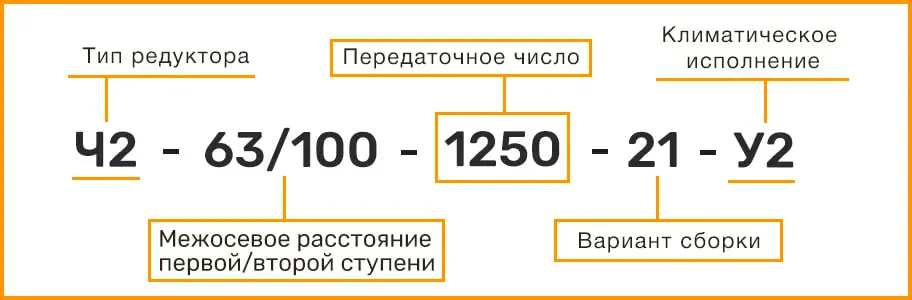

Расшифровка маркировки редуктора Ч2
- Ч2 – тип редуктора (двухступенчатый червячный).
- 63/100 – межосевое расстояние первой/второй ступени, мм.
- 1250 – передаточное число.
- 21 – вариант сборки.
- У2 – климатическое исполнение.
Варианты сборки редуктора Ч2
Варианты расположения червячной пары
Варианты расположения червячной пары определяют положение основных элементов редуктора относительно горизонтальной плоскости. Для редукторов Ч2-100, Ч2-125, Ч2-160 наиболее распространены варианты «червяк под колесом» и «червяк над колесом» для каждой ступени, что обеспечивает гибкость в установке.

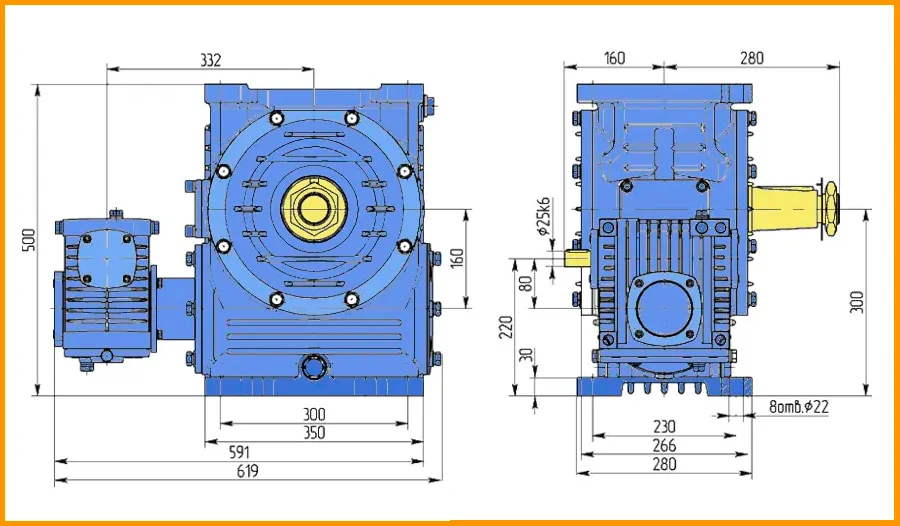

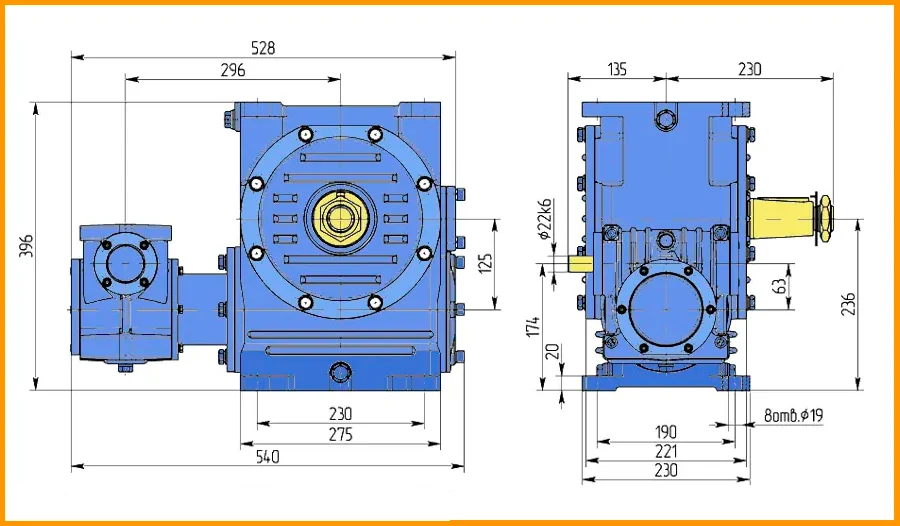

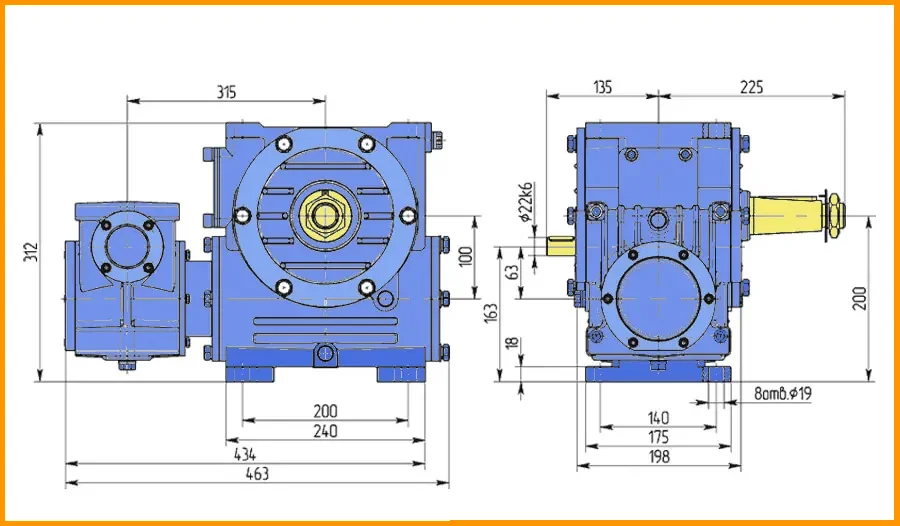

Габаритные и присоединительные размеры
Присоединительные размеры цилиндрических валов (быстроходный вал)
|
Редуктор
|
Вал
|
l
|
l1
|
d
|
d1
|
b
|
t
|
|
Ч2-100
|
Входной
|
36
|
20
|
22
|
M8
|
3
|
11,6
|
|
Ч2-125/80
|
Входной
|
42
|
20
|
25
|
M8
|
5
|
13,45
|
|
Ч2-125/63
|
Входной
|
36
|
20
|
22
|
M8
|
3
|
11,6
|
|
Ч2-160
|
Входной
|
42
|
20
|
25
|
M8
|
5
|
13,45
|

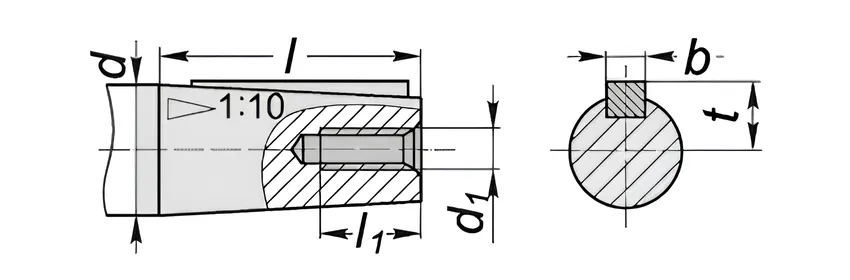

Присоединительные размеры цилиндрических валов (тихоходный вал)
|
Редуктор
|
Вал
|
l
|
l1
|
d
|
d1
|
b
|
t
|
|
Ч2-100
|
Выходной
|
110
|
-
|
45
|
-
|
12
|
48,5
|
|
Ч2-125
|
Выходной
|
110
|
82
|
55
|
M36*3,0
|
14
|
28,95
|
|
Ч2-160
|
Выходной
|
140
|
105
|
70
|
M48*3,0
|
14
|
36,37
|
Присоединительные размеры полого шлицевого и шпоночного вала
|
Редуктор
|
Вал
|
l
|
l1
|
d
|
d1
|
b
|
t
|
D*m*H8
|
|
Ч2-100
|
Выходной
|
205
|
90
|
46
|
35
|
10
|
38,3
|
45*2,0*H8
|
|
Ч2-125
|
Выходной
|
230
|
110
|
60
|
40
|
12
|
43,3
|
55*2,5*H8
|
|
Ч2-160
|
Выходной
|
275
|
130
|
72
|
60
|
18
|
64,4
|
70*2,5*H8
|
