Редукторы 1МЦ2У

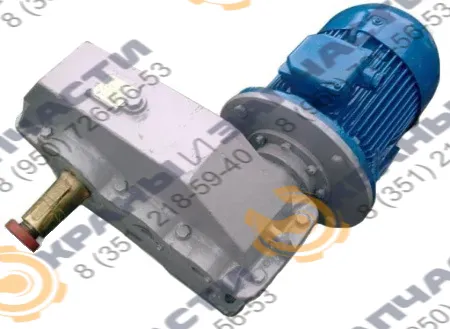

Мотор-редуктор 1МЦ2У – устройство, объединяющее электродвигатель и редуктор, предназначенное для передачи вращения с понижением частоты вращения и увеличением крутящего момента. Применяется в машиностроении, подъемно-транспортном оборудовании и других отраслях.

Основные технические характеристики

Технические характеристики	Типоразмер мотор-редуктора
Технические характеристики	1МЦ2У-100	1МЦ2У-125	1МЦ2У-160	1МЦ2У-200	1МЦ2У-250
Передаточные числа	8; 10; 12,5; 16; 20; 25; 31,5; 40
Межосевое расстояние, мм	100	125	160	200	250
Номинальный крутящий момент на выходном валу, Н·м	208…315	273…630	556…1203	918…2347	1558…4591
Максимальная мощность электродвигателя при 1500 об/мин, кВт	1,1…4,0	2,2…5,5	3,0…11,0	7,5…18,0	15,0…30,0
Допускаемая радиальная нагрузка на выходном валу, Н	4500	6300	9000	12500	18000
Электродвигатель	АИР 80A4…АИР 100L4	АИР 90L4…АИР 112М4	АИР 100S4…АИР 132М4	АИР 132S4…5А 160М4	5А 160S4…5А 180М4

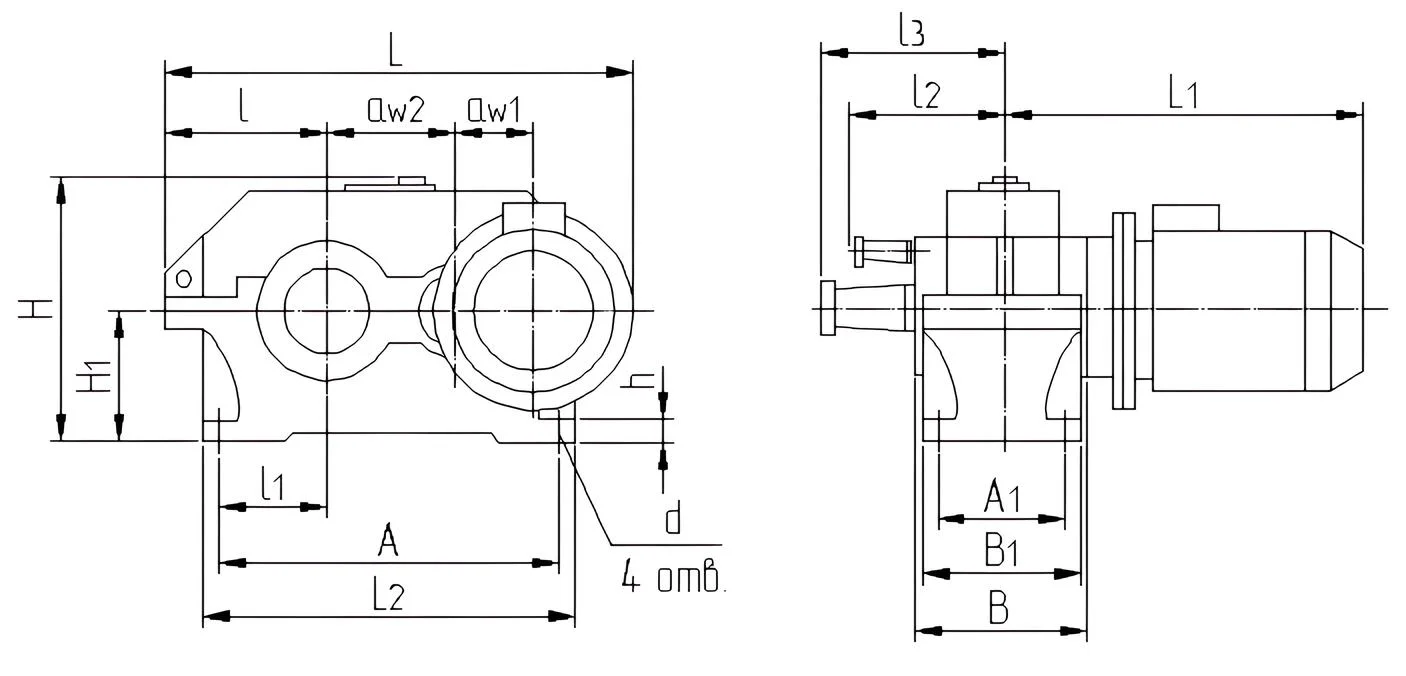

Габаритные и присоединительные размеры

Тип	Передаточные числа	a_w1	a_w2	L	L₁	H	H₁	L₂	l	l₁	l₂	l₃	A	A₁	d	B	B₁	h
1МЦ2У-100	8; 10; 12,5; 16; 20	80	100	441	456	230	112	325	136	85	136	165	290	109	15	155	145	20
1МЦ2У-100	25; 31,5; 40	80	100	416	395	230	112	325	136	85	136	165	290	109	15	155	145	20
1МЦ2У-125	8; 10; 12,5; 16	80	125	515	474	272	132	375	160	106	145	206	335	125	19	175	165	22
1МЦ2У-125	20; 25; 31,5; 40	80	125	490	472	272	132	375	160	106	145	206	335	125	19	175	165	22
1МЦ2У-160	8; 10; 12,5; 16; 20; 25	100	160	535	557	345	170	475	200	135	170	224	425	140	24	206	195	24
1МЦ2У-160	31,5; 40	100	160	510	489	345	170	475	200	135	170	224	425	140	24	206	195	24
1МЦ2У-200	8; 10; 12,5; 16; 20; 25	125	200	743	758	425	212	580	243	165	212	280	515	165	24	243	230	30
1МЦ2У-200	31,5; 40	125	200	743	610	425	212	580	243	165	212	280	515	165	24	243	230	30
1МЦ2У-250	8; 10; 12,5; 16; 20; 25; 31,5	160	250	900	760	530	265	730	290	212	265	335	670	218	28	290	280	32
1МЦ2У-250	40	160	250	875	760	530	265	730	290	212	265	335	670	218	28	290	280	32

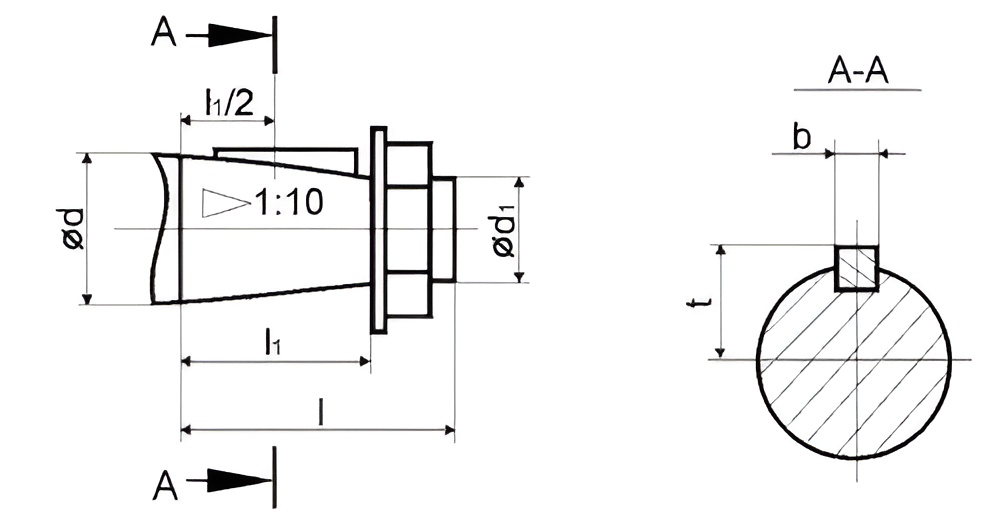

Присоединительные размеры конических валов

Типоразмер редуктора	Быстроходный вал						Тихоходный вал
Типоразмер редуктора	d	d₁	l	l₁	b	t	d	d₁	l	l₁	b	t
Редуктор 1МЦ2У-100	20	М12х1,25	50	36	4	10,6	35	М20х1,5	80	58	6	18,55
Редуктор 1МЦ2У-125	20	М12х1,25	50	36	4	10,6	45	М30х2,0	110	82	12	23,45
Редуктор 1МЦ2У-160	25	М16х1,5	60	42	5	13,45	55	М36х3,0	110	82	14	28,95
Редуктор 1МЦ2У-200	30	М20х1,5	80	58	5	15,55	70	М48х3,0	140	105	18	36,38
Редуктор 1МЦ2У-250	40	М24х2,0	110	82	10	20,9	90	М64х4,0	170	130	22	46,75

Присоединительные размеры цилиндрических валов

Типоразмер редуктора	Быстроходный вал				Тихоходный вал
Типоразмер редуктора	d	l	b	t	d	l	b	t
Редуктор 1МЦ2У-100	18k6	36	6	20,5	30m6	58	8	32
Редуктор 1МЦ2У-125	18k6	36	6	20,5	40m6	82	12	43
Редуктор 1МЦ2У-160	22k6	42	6	24,5	50m6	105	14	53,5
Редуктор 1МЦ2У-200	25k6	58	8	28	65m6	105	18	69
Редуктор 1МЦ2У-250	35k6	82	10	38	85m6	130	22	90

Присоединительные размеры зубчатой муфты

Типоразмер редуктора	b	d	d₁	d₂	d₃	L	l	l₁	Зацепление
Типоразмер редуктора	b	d	d₁	d₂	d₃	L	l	l₁	m	z
Редуктор 1МЦ2У-160	20	168	90	72F8	95	165	9	38	4	40
Редуктор 1МЦ2У-200	25	210	100	80F8	105	192	10	50	5	40
Редуктор 1МЦ2У-250	30	232	150	120F8	170	231	10	50	4	56
