ОПГ для автогидроподъемников и кранов-манипуляторов

Ограничитель перегрузки груза (ОПГ)

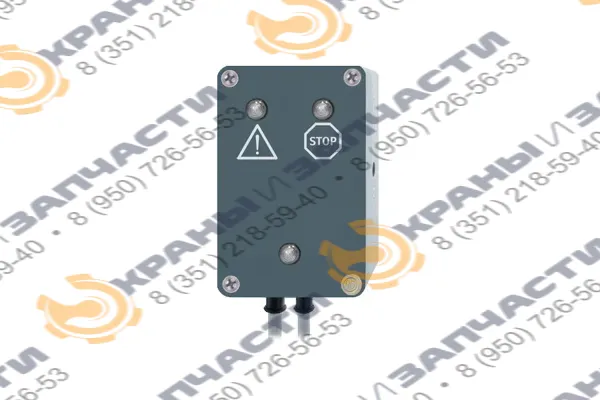

Ограничитель перегрузки груза (ОПГ) — устройство, предназначенное для установки на подъемники (вышки) и краны-манипуляторы. Формирует электрические сигналы блокировки механизмов подъемника при его перегрузке, а также световую и звуковую сигнализацию о перегрузке.

Выполняемые функции

Включение звукового или светового сигнала подъёмника при его загрузке в диапазоне 100–110% относительно установленного порога срабатывания.
Включение звукового или светового сигнала подъёмника и отключение его гидроподъемного механизма при загрузке подъёмника более 2 секунд свыше 110% относительно установленного порога срабатывания.

Ограничитель выполнен в виде набора унифицированных датчиков и блока управления, определяющих его модификацию и исполнение для различных подъёмников. Настройка порога срабатывания осуществляется непосредственно на подъемнике.

Ограничитель имеет цифровой интерфейс для интеграции в систему управления и два силовых выхода («сухие контакты») для формирования блокировки механизмов подъемника.

Основные технические данные

Диапазон измерения
Массы поднимаемого груза для каждого датчика (для модификаций от ОПГ 11-04 до ОПГ 11-07 и ОПГ 11-09), кг	от 50 до 500
Давления (для модификации ОПГ 11-08), кгс/см²	от 0 до 250
Диапазон установки порога срабатывания
Для модификаций ОПГ 11-04–ОПГ 11-07 и ОПГ 11-09, кг	от 100 до 450
Для модификации ОПГ 11-08, кгс/см²	от 20 до 200
Погрешность включения индикаторов «Предел» и «Стоп», %, не более	±5
Силовые выходы
Количество, шт.	2
Максимально допустимый ток каждого выхода, А	5
Интерфейс связи	RBus
Электрическое соединение	Вилка Tyco 963215-1
Напряжение питания, В	от 10 до 32
Потребляемый ток, А, не более	0,3
Диапазон температур, °C
Рабочих	от минус 40 до +55
Предельных	от минус 50 до +65
Степень защиты от внешних воздействующих факторов по ГОСТ 14254-96	IP67
Допустимые вибрационные нагрузки, не более
Максимальное ускорение, м/с²	50
В диапазоне частот, Гц	от 50 до 200
Допустимые ударные нагрузки, м/с², не более	100
Габаритные размеры, мм, не более	115 × 107 × 61
Масса блока управления, кг, не более	0,6

Выпускаемые модели

Модель	Тип ГПМ	Описание
ОПГ 11-04	Подъемники с одной люлькой (типа АГП-18, АГП-22 и др.)	Измерение нагрузки на подъемник осуществляется с помощью датчиков растяжения (усилия), устанавливаемых в элементах конструкции люлек.
ОПГ 11-05	Подъемники с двумя люльками (типа ПБСКМ-1 и др.)
ОПГ 11-06	Подъемники с одной люлькой серии АГП и др.	Нагрузка на подъемник измеряется с помощью датчиков усилия балочного типа, устанавливаемых между люлькой и верхней частью стрелы подъемника.
ОПГ 11-07	Подъемники с двумя люльками (например, ВС-22 и др.)
ОПГ 11-08	Краны-манипуляторы	В состав ограничителя входит датчик давления, устанавливаемый в поршневую полость гидроцилиндра или в отвод.
ОПГ 11-09	Все типы подъемников	Ограничитель комплектуется силоизмерительным модулем, устанавливаемым под фальшпол люльки.

Заказать на нашем сайте или вы можете отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 218-59-40
