Редукторы коническо-цилиндрические КЦ-2

Редукторы коническо-цилиндрические двухступенчатые КЦ2 – механические устройства с конической и цилиндрической зубчатыми передачами для изменения скорости и крутящего момента. Применяются в машиностроении, например, в транспортерах и упаковочном оборудовании, где важна компактность.

Основные технические характеристики

Наименование технических характеристик	Типоразмер редуктора
Наименование технических характеристик	КЦ2-500	КЦ2-750	КЦ2-1000	КЦ2-1300
Передаточные числа	28; 45; 71; 112; 180
Допускаемая консольная нагрузка на тихоходном валу, Н	11500	15500	28000	75000
Номинальный крутящий момент на выходном валу, Н.м	2300	6750	16500	37500
КПД	0,91
Масса, кг	420	1240	2658	5110

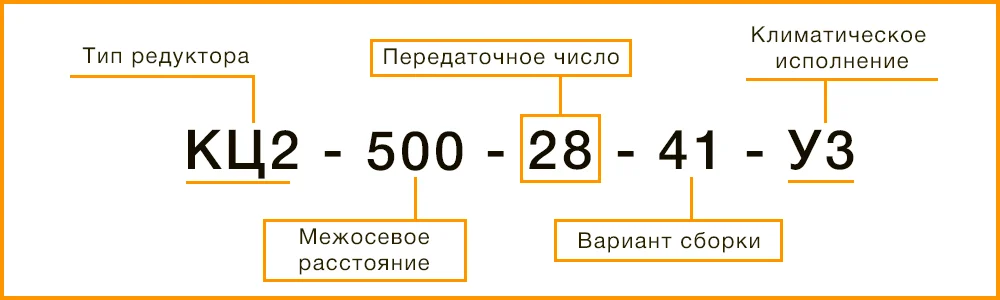

Расшифровка маркировки редуктора КЦ2

КЦ2 – тип редуктора
500 – межосевое расстояние
28 – передаточное число
41 – вариант сборки
У3 – климатическое исполнение

Варианты сборки редуктора

Габаритные и присоединительные размеры

Редуктор	A_wт	A_wп	A	A₁	B	H	H₁	h	h₁	L	L₁	L₂	L₃	L₄	d	п
Редуктор КЦ2-500	300	200	705	300	350	600	315	25	-	1300	830	90	460	327	22	6
Редуктор КЦ2-750	450	300	1120	470	550	765	335	35	130	1883	1260	120	625	464	33	10
Редуктор КЦ2-1000	600	400	1530	600	690	956	400	40	200	2482	1700	165	848	615	33	10
Редуктор КЦ2-1300	800	500	2020	740	850	1282	530	50	240	3168	2200	220	1030	790	39	10

Присоединительные размеры быстроходного вала (конический)

Редуктор	d	d₁	l	l₁	b	t
Редуктор КЦ2-500	40	М24х2,0	110	82	10	20,9
Редуктор КЦ2-750	50	М36х3,0	110	82	12	26
Редуктор КЦ2-1000	60	М42х3,0	140	105	16	31,4
Редуктор КЦ2-1300	90	М64х4,0	170	130	22	46,8

Присоединительные размеры быстроходного вала редуктора КЦ2

Присоединительные размеры тихоходного вала (цилиндрический)

Редуктор	d	l	b	t
Редуктор КЦ2-500	70	140	20	74,5
Редуктор КЦ2-750	90	170	25	95
Редуктор КЦ2-1000	130	250	32	137
Редуктор КЦ2-1300	190	350	45	200

Присоединительные размеры тихоходного вала редуктора КЦ2

Присоединительные размеры валов в виде зубчатой полумуфты

Редуктор	b	d	d₁	L	l	l₁	Зацепление
Редуктор	b	d	d₁	L	l	l₁	m	z
Редуктор КЦ2-500	25	174	110	270	14	55	3	56
Редуктор КЦ2-750	35	232	140	382	14	60	4	56
Редуктор КЦ2-1000	35	288	180	481	20	75	6	46
Редуктор КЦ2-1300	40	348	215	605	25	85	6	56
