Изготовление крюковых подвесок

Крюковые подвески: ключевые элементы грузоподъемных механизмов

Компания "Краны и запчасти" специализируется на производстве крюковых подвесок козловых кранов, мостовых, автокранов и другой спецтехники различной грузоподъемности.

Крюковая подвеска - это устройство, снабженное грузозахватным органом (крюком) для подъема груза и системой блоков, для подвески к крану.

Основное назначение - соединение подъемного каната с грузовым крюком. Крюковые подвески являются элементами систем подъема и обеспечивают плавный подъем, перемещение и опускание тяжелых грузов.

Типы крюковых подвесок

По конструктивному исполнению различают следующие типы:

  1. Однорольные подвески
    • Применяются для небольших грузоподъемностей (до 5 тонн).
    • Оснащены одним блоком полиспаста.
    • Компактны и просты в обслуживании.
  2. Многорольные подвески
    • Используются для высоких грузоподъемностей (от 10 до 50 тонн).
    • Могут иметь от двух до пяти блоков полиспаста.
    • Предусматривают увеличение высоты подъема за счет укороченной конструкции траверсы.

Габаритные размеры и технические характеристики крюковых подвесок

Наименование Гп., тонн Кол-во блоков Ø ручья, мм Ø каната, мм Крюк по ГОСТ 6627-74 Вес, кг
Подвеска крюковая ПК-0,25-1-100-3,6-5А1 0,25 1 100 3,6 5А-1 2
Подвеска крюковая ПК-0,5-1-130-5,6-5А1 0,5 1 130 5,6 5А-1 4
Подвеска крюковая ПК-1,0-1-160-7,2-5А1 1 1 160 7,2 5А-1 6
Подвеска крюковая ПК-2,0-1-220-9,0-9А1 2 1 220 9 9А-1 13
Подвеска крюковая ПК-3,2-2-280-11-12А1 3,2 2 280 11-14 12А-1 26
Подвеска крюковая ПК-5,0-2-315-11-13А1 5 2 315 11-14 13А-1 45
Подвеска крюковая ПК-6,3-2-315-11-14А1 6,3 2 315 11-14 14А-1 52
Подвеска крюковая ПК-8,0-2-355-13-15А1 8 2 355 14-18 15А-1 75
Подвеска крюковая ПК-10,0-2-500-14-17Б1 10 2 500 14-18 17Б-1 160
Подвеска крюковая ПК-12,5-2-500-14-17Б1 12,5 2 500 14-18 17Б-1 210
Подвеска крюковая ПК-16,0-2-500-14-17Б1 16 2 500 14-18 17Б-1 260
Подвеска крюковая ПК-20,0-4-610-18-22А1 20 4 610 18-23 22А-1 540
Подвеска крюковая ПК-25,0-4-610-18-22А1 25 4 610 18-23 22А-1 660
Подвеска крюковая ПК-32,0-4-610-18-22А1 32 4 610 18-23 22А-1 800
Подвеска крюковая ПК-32,0-4-810-18-22А1 32 4 810 18-23 22А-1 1100
Подвеска крюковая ПК-50,0-4-700-20-24А1 50 4 700 20-25 24А-1 1300

Конструкция крюковой подвески

Ниже приведены основные элементы крюковой подвески (состав может отличаться в зависимости от типоразмера и исполнения).

  1. Траверса
  2. Ручка-скоба
  3. Щека
  4. Блок
  5. Упор
  6. Подшипник
  7. Втулка проставная
  8. Ось
  9. Оседержатель
  10. Ограничитель
  11. Гайка
  12. Подшипник
  13. Щека
  14. Скоба
  15. Крюк
  16. Пресс-масленка

Нормы выбраковки

Крюковые подвески не подлежат ремонту. При обнаружении дефектов подвеска подлежит обязательной замене.

Для крюков крановых

  1. Надрывы и волосовины на поверхности.
  2. Усталостные трещины у хвостовика.
  3. Износ зева более 10 % от первоначальной высоты сечения.
  4. Остаточная деформация (изгиб) крюка.
  5. Деформация витков резьбы у крюка и гайки.
  6. В случаях, когда крюк не вращается в траверсе.

Для блоков полиспаста

  1. Износ канавки для каната более 25%.
  2. Трещины или сколы на рабочей поверхности.
  3. Деформация осей или подшипников.
  4. Нарушение балансировки блока.

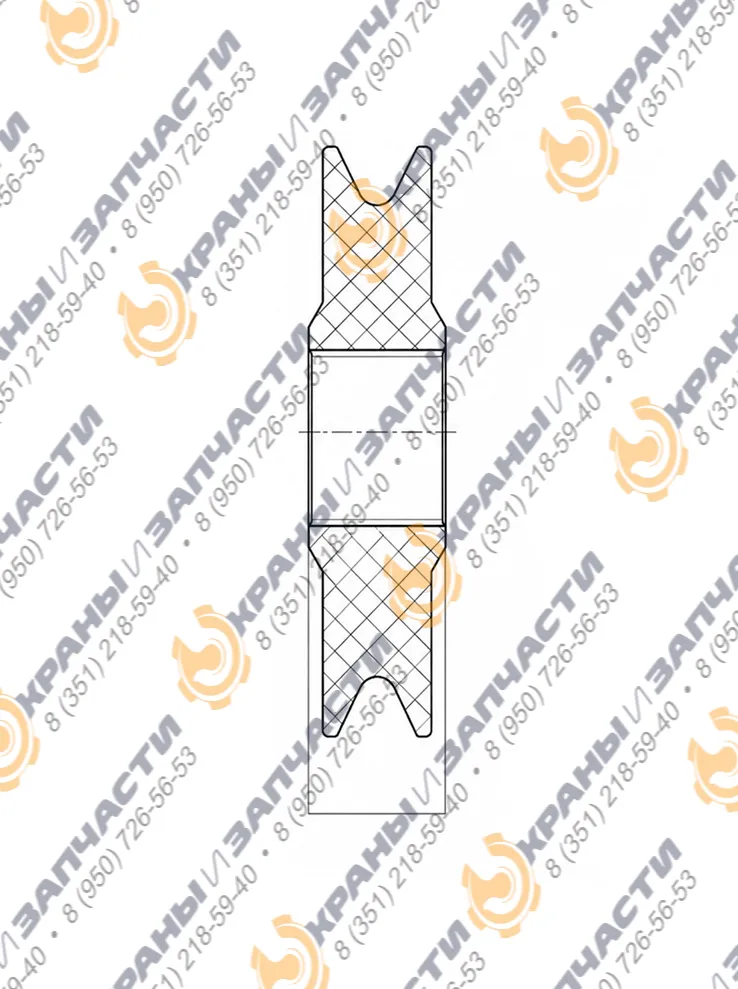

Подробнее о видах блоков полиспаста, конструкциях канатных блоков, их характеристиках, области применения и возможностях производства (в том числе по индивидуальным параметрам) читайте здесь.

Примеры готовых решений

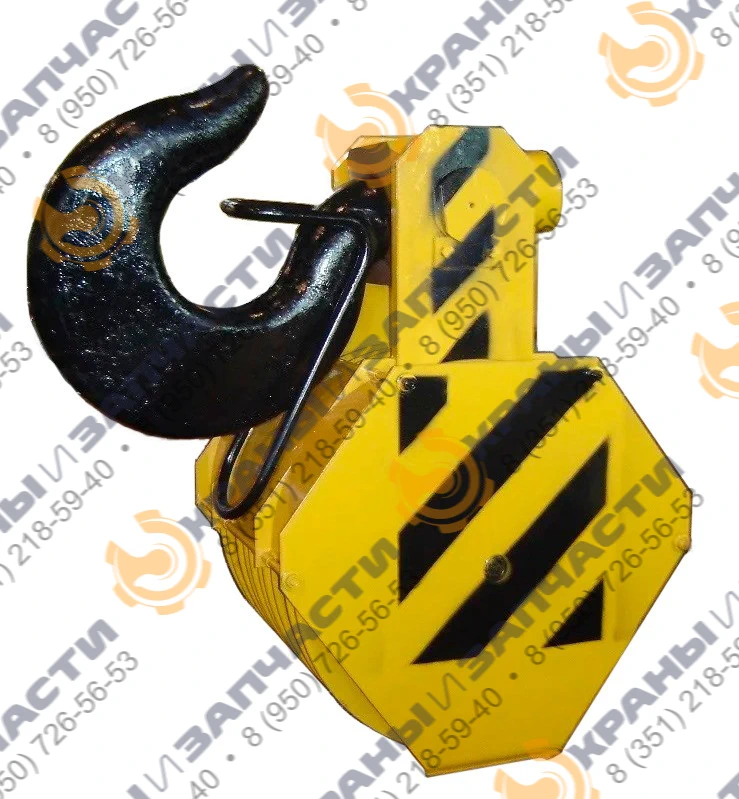

Крюковая обойма КС-3578.63.300 (18А)

  • Грузоподъемность: 16 т
  • Количество блоков: 2
  • Диаметр блока: 315 мм
КС-3578.63.300 (18А)
Заказать

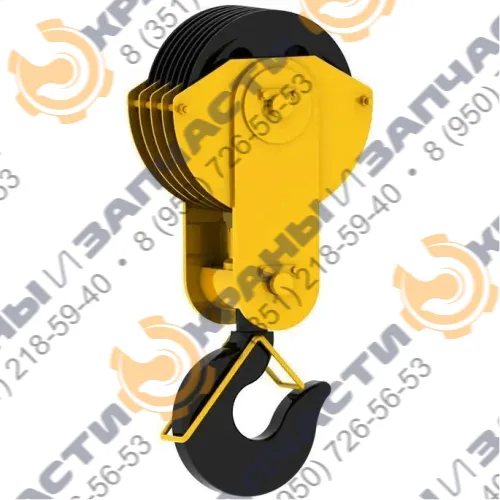

Крюковая подвеска КС-35714-2.63.300-01 (19А)

  • Грузоподъемность: 17 т
  • Количество блоков: 3
  • Диаметр блока: 315 мм
КС-35714-2.63.300-01 (19А)
Заказать

Крюковая подвеска КС 4572А.62.300
