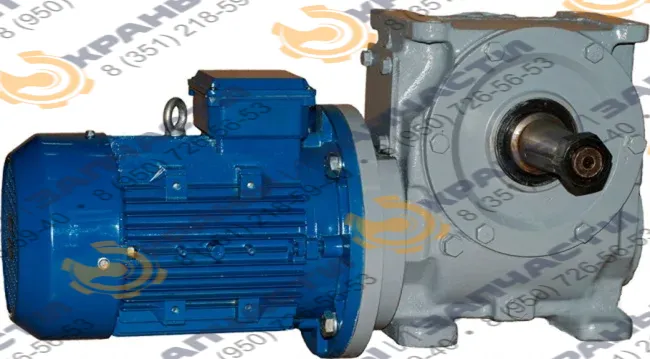

Редукторы МЧ

Мотор-редукторы червячные одноступенчатые МЧ – компактные механические устройства, сочетающие червячный редуктор и электродвигатель. Применяются в машиностроении, в частности, в приводах транспортеров, подъемных механизмов и упаковочного оборудования, где требуется высокий крутящий момент при низкой частоте вращения.

Технические характеристики

Технические характеристики	Типоразмер мотор-редуктора
Технические характеристики	МЧ-80	МЧ-100	МЧ-125	МЧ-160
Частота вращения, об/мин	9; 12; 15; 18; 22; 28; 35; 45; 56; 71; 90; 112; 140; 180
Мощность двигателя, кВт	0,25–4,0	0,55–11	0,75–22	1,5–45
Крутящий момент, Н·м	105–280	200–500	458–1000	971–1800
Допускаемая радиальная нагрузка, Н	2800	5500	8500	15500
Электродвигатель	АИР63B4–АИР100L4	АИР71B4–АИР132M4	АИР80B4–АИР180S4	АИР100S4–АИР200L4
Количество масла, л	0,14–0,3
Вес, кг	44–71	72–151	112–272	199–425

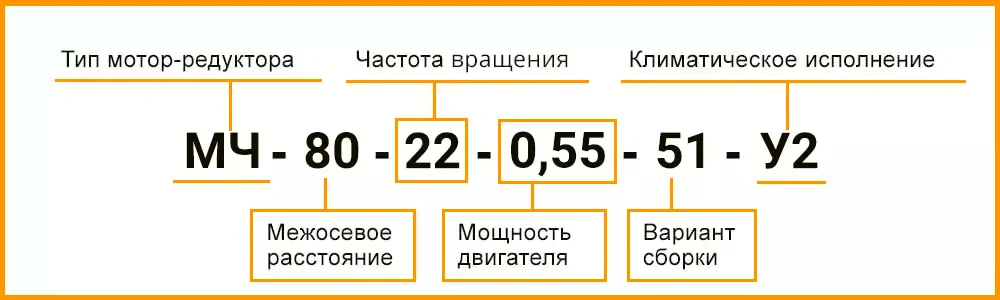

Расшифровка маркировки мотор-редуктора МЧ

МЧ – тип мотор-редуктора (червячный)
80 – межосевое расстояние, мм
22 – частота вращения
0.55 – мощность двигателя
51 – вариант сборки
У3 – климатическое исполнение

Варианты сборки мотор-редуктора МЧ

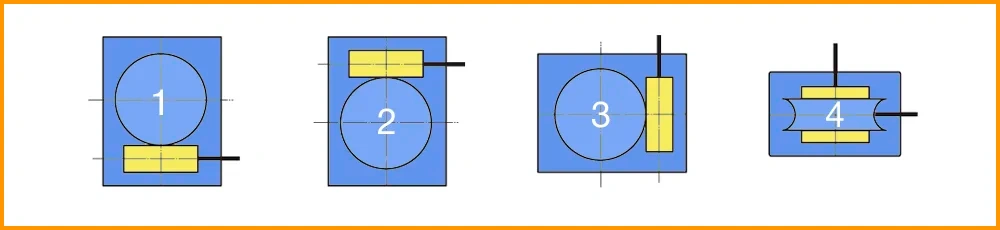

Варианты расположения червячной пары

Варианты расположения червячной пары определяют положение основных элементов редуктора относительно горизонтальной плоскости. Для мотор-редукторов МЧ-80, МЧ-100, МЧ-125, МЧ-160 наиболее распространены варианты «червяк под колесом» и «червяк над колесом», что обеспечивает гибкость в установке.

Габаритные и присоединительные размеры

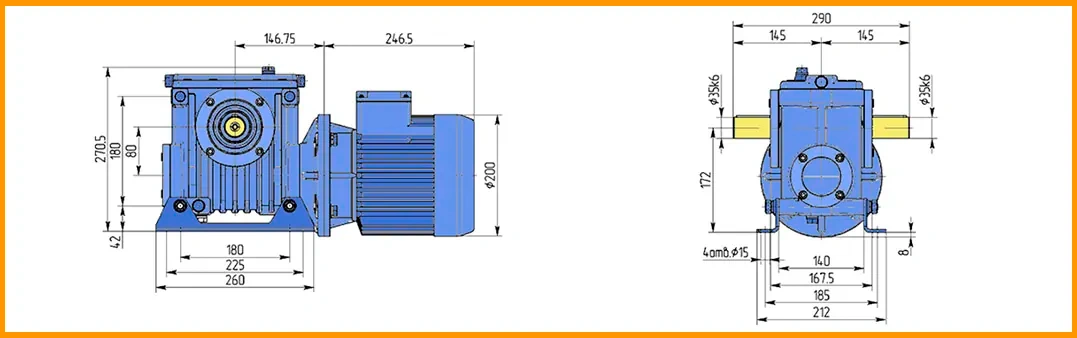

Габаритные размеры мотор-редуктора МЧ-80

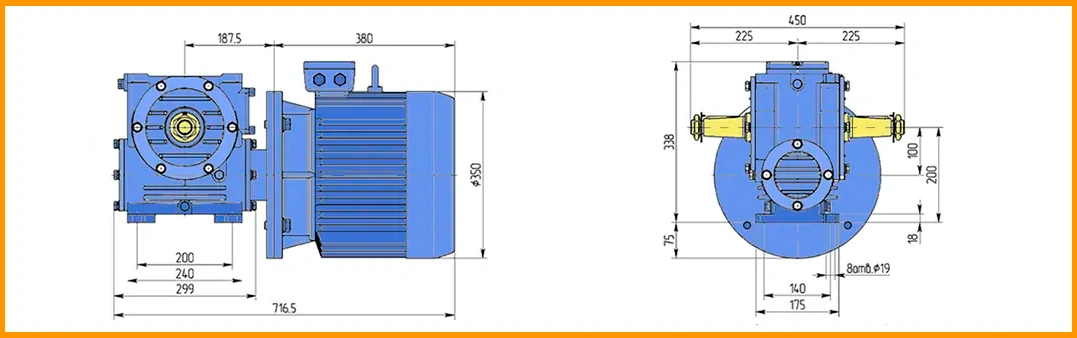

Габаритные размеры мотор-редуктора МЧ-100

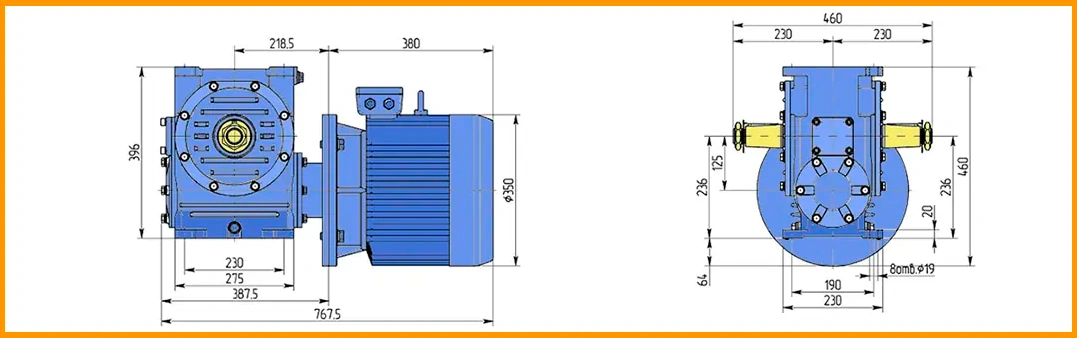

Габаритные размеры мотор-редуктора МЧ-125

Габаритные размеры мотор-редуктора МЧ-160

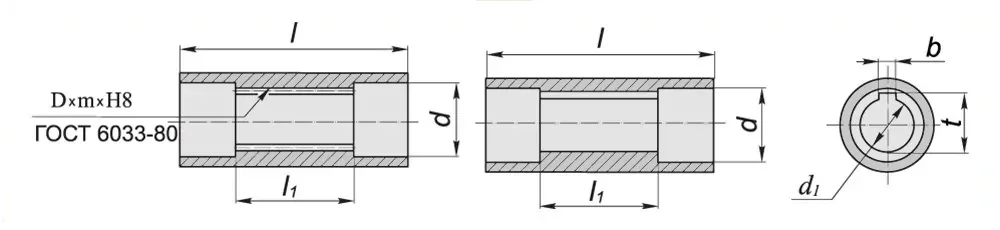

Присоединительные размеры полого вала

Мотор-редуктор	l	l1	d	d1	b	t	D х m х H8
МЧ-80	116	66	41	35	10	38,6	40 х 1,5 х H8
МЧ-100	205	90	46	35	10	38,6	45 х 2,0 х H8
МЧ-125	230	130	60	40	12	43,3	55 х 2,5 х H8
МЧ-160	275	130	72	60	18	64,4	70 х 2,5 х H8

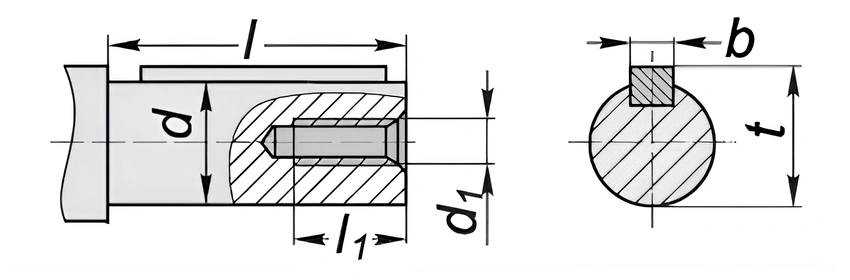

Присоединительные размеры цилиндрического вала

Мотор-редуктор	l	l1	d	d1	b	t
МЧ-80	80	20	35к6	М8	10	38
МЧ-100	110	82	45	M30*2,0	12	23,45
МЧ-125	110	82	45	M30*2,0	12	23,45
МЧ-160	140	105	70	M48*3,0	18	36,375
