Изготовление грузовых барабанов

Грузовые барабаны для кранов, лебёдок и подъёмных механизмов

Грузовой барабан - элемент подъёмного механизма, отвечающий за намотку и хранение каната. Компания «Краны и запчасти» производит высококачественные грузовые барабаны для мостовых, козловых, башенных кранов, грузовых лебёдок и других подъёмных устройств.

От качества барабана напрямую зависит безопасность, долговечность и правильная укладка каната. Мы изготавливаем барабаны как с нарезанными канавками (для однослойной/многослойной навивки), так и гладкие — под любые задачи и условия эксплуатации.

Мы изготавливаем грузовые барабаны диаметром от 260 до 815 мм из следующих материалов:

Сталь 20, 35, 45
Чугун СЧ15-32, СЧ20-40
Легированные стали (по требованию)

Наиболее востребованные варианты — сталь 35/45 и чугун СЧ20 — оптимальное сочетание прочности, износостойкости и цены.

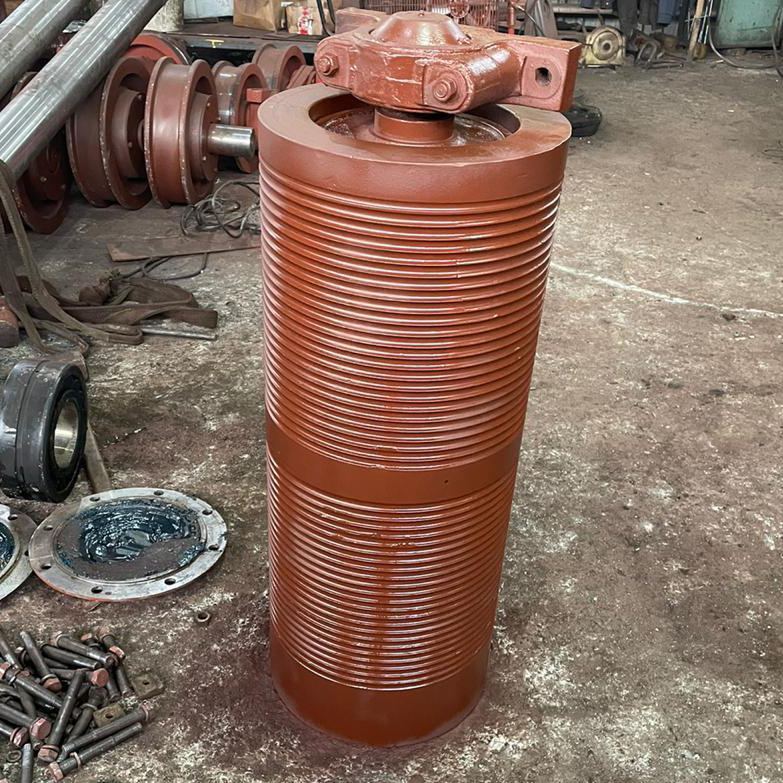

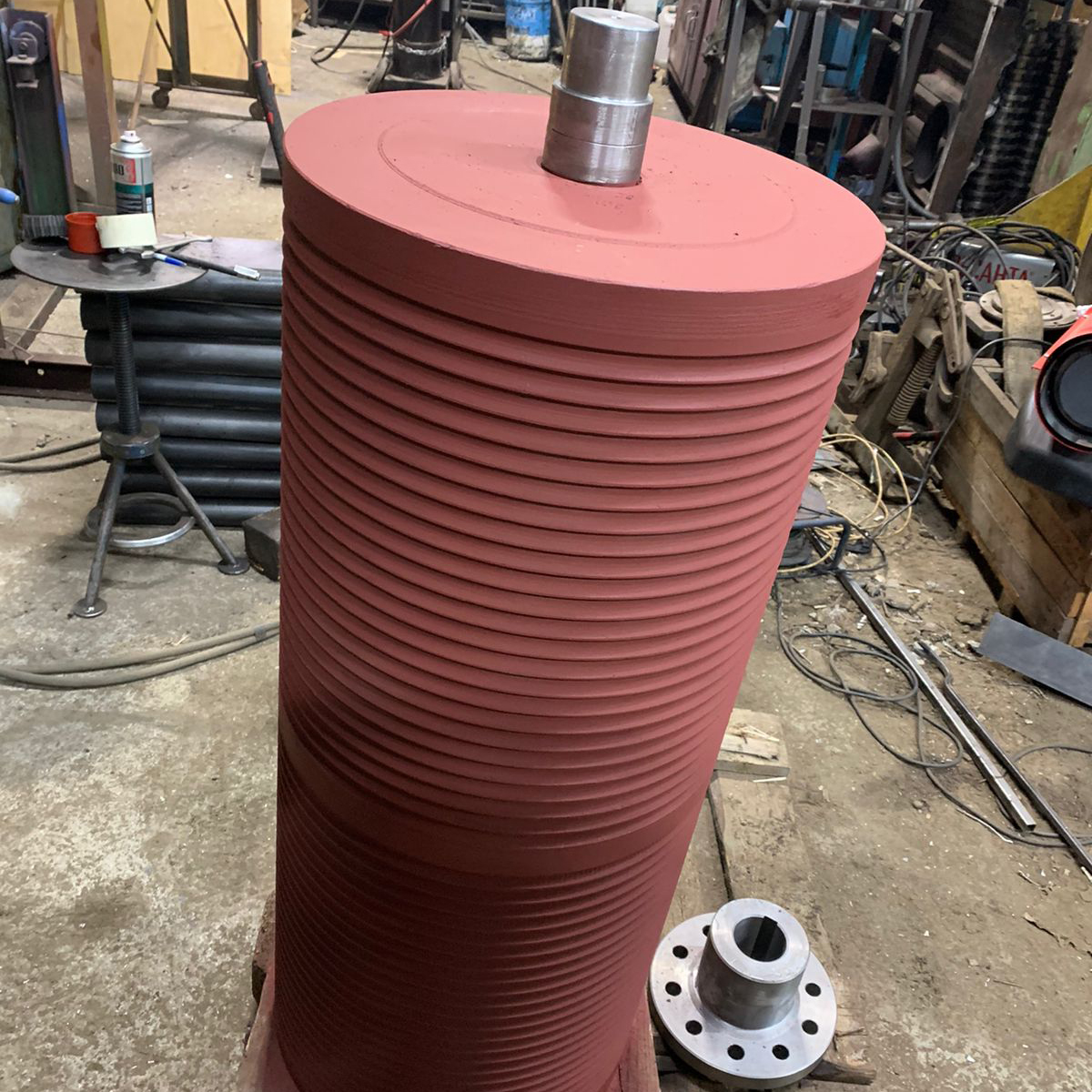

Готовые грузовые барабаны и технологии производства

Основные технологии производства

Токарная обработка - точные цилиндрические поверхности и канавки
Фрезерование - торцы, пазы, посадочные места
Сварка - надёжное соединение элементов
Термообработка - закалка ТВЧ, цементация, повышение износостойкости

Также выполняем барабаны по индивидуальным чертежам заказчика.

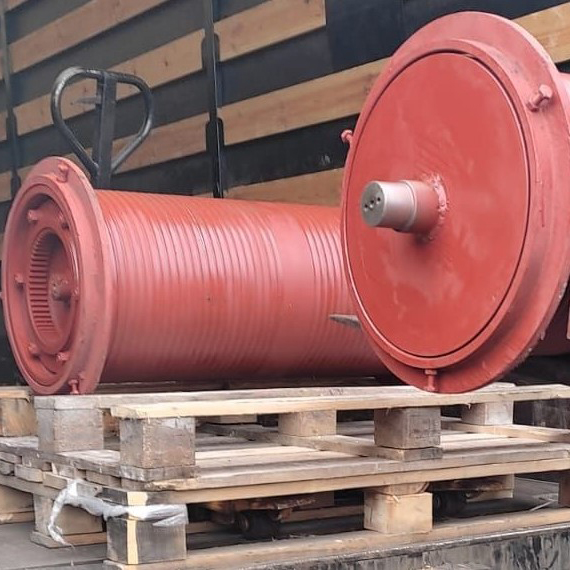

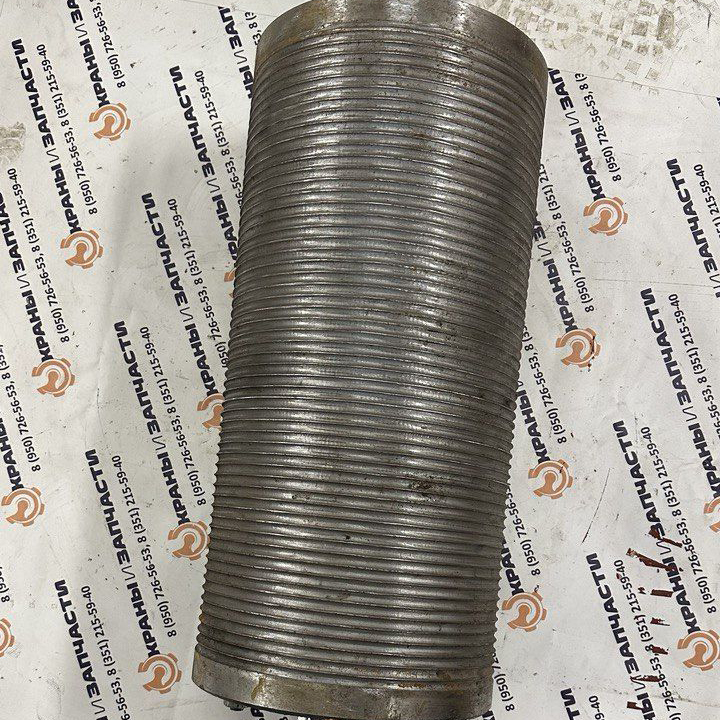

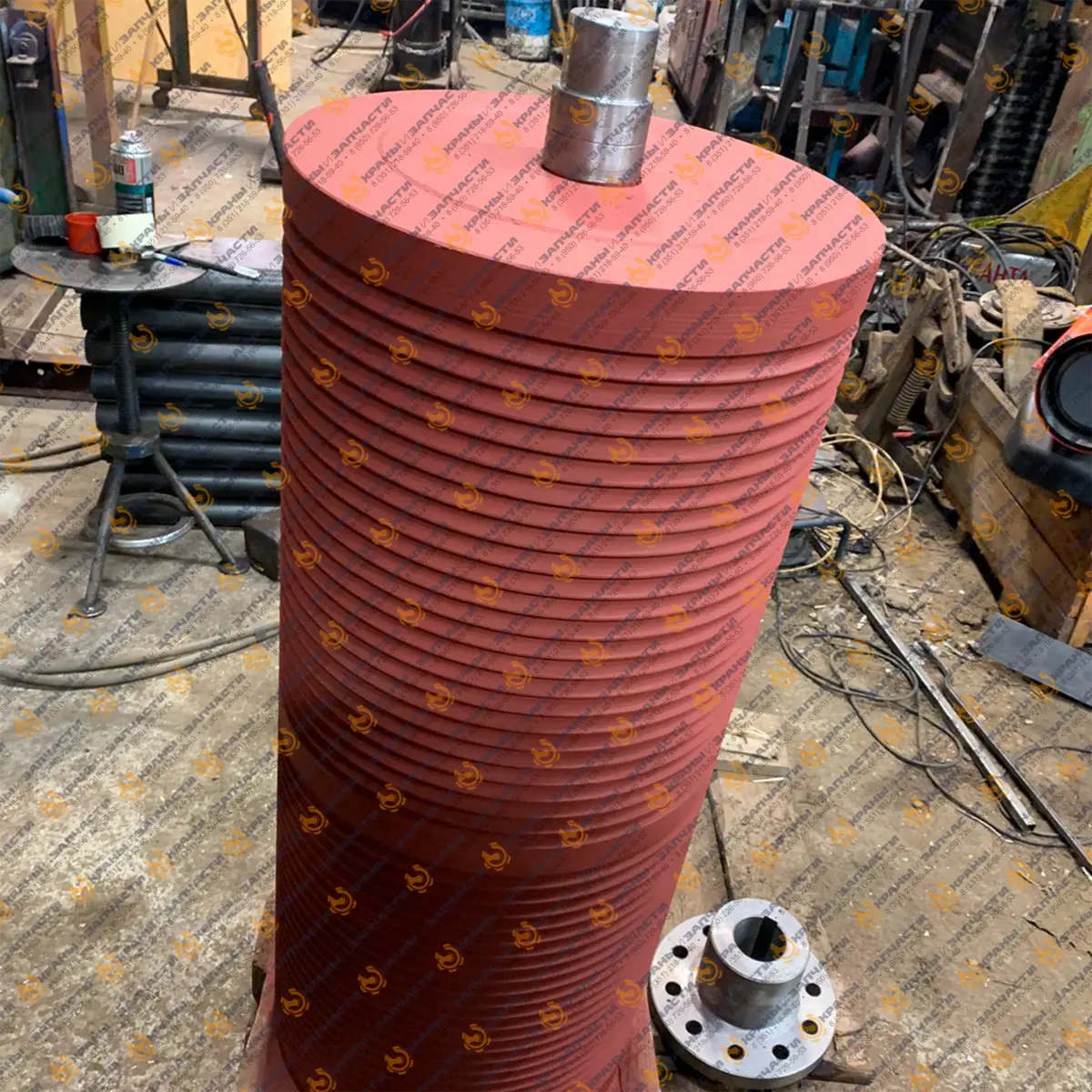

Готовые решения

Барабан грузовой КС.10.12.000

Диаметр:409 мм
Длина:1000 мм
Материал:Чугун СЧ15-32

Заказать

Барабан грузовой К.12.05.00.111

Диаметр:316 мм
Длина:600 мм
Материал:Чугун СЧ4-15

Заказать

Барабан грузовой ЧУ-07.030-01

Диаметр:765 мм
Длина:1890 мм
Материал:Чугун СЧ4-15

Заказать

Стандартные размеры грузовых барабанов

Схема стандартных размеров грузового барабана

Ниже приведены наиболее востребованные типоразмеры, которые мы производим серийно. Все размеры указаны ориентировочно — возможны небольшие отклонения в зависимости от конкретной модификации и материала.

Модель	Диаметр (D), мм	Канат (dk), мм	Длина, мм	Масса, кг
БК-260	260	10,5	1300	146
БК-260	260	13,5	1300	144
БК-310	310	12	1420	297
БК-310	310	14	1420	293
БК-310	310	17	1420	290
БК-400	400	10,5	1200	328
БК-400	400	13,5	1200	334
БК-400	400	16,5	1200	334
БК-400	400	19,5	1200	341
БК-410	410	19,5	1500	980
БК-510	510	17	2300	835
БК-510	510	20	2300	825
БК-510	510	23	2300	815
БК-815	815	24	1890	1455
БК-815	815	28	1890	1440

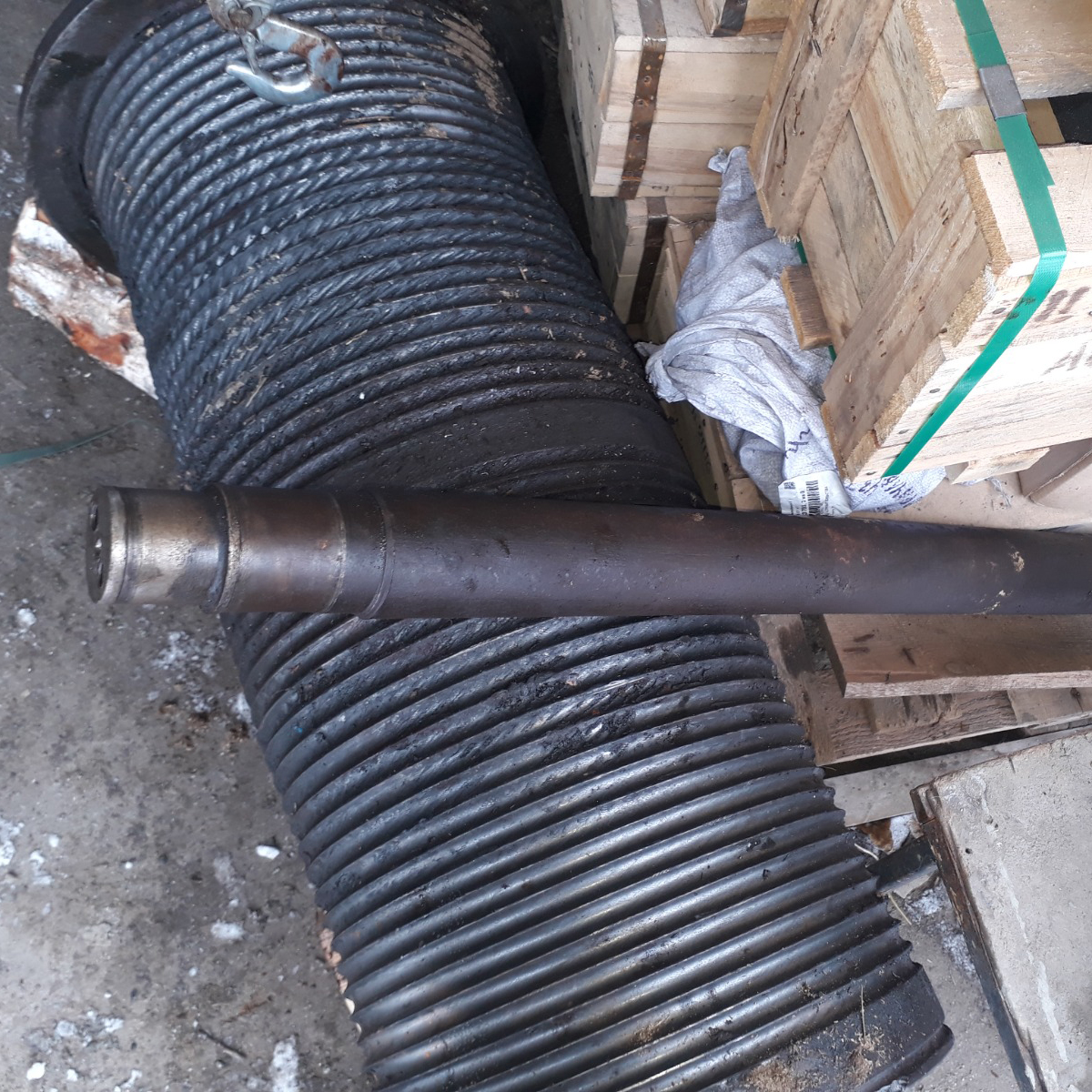

Признаки износа и необходимость замены

Замена грузового барабана требуется при следующих признаках:

Износ канавок более 30% от исходной глубины
Трещины в теле барабана или ребордах
Деформация, превышающая допустимые нормы
Критический износ посадочных мест под вал/ступицу

Своевременная замена предотвращает аварии, обрывы каната и простой оборудования.

Как мы изготавливаем грузовые барабаны

Этапы производства

Подготовка заготовки (труба или листовой металл)
Токарная обработка наружных и внутренних поверхностей
Нарезка канавок под канат (при необходимости)
Изготовление и монтаж реборд

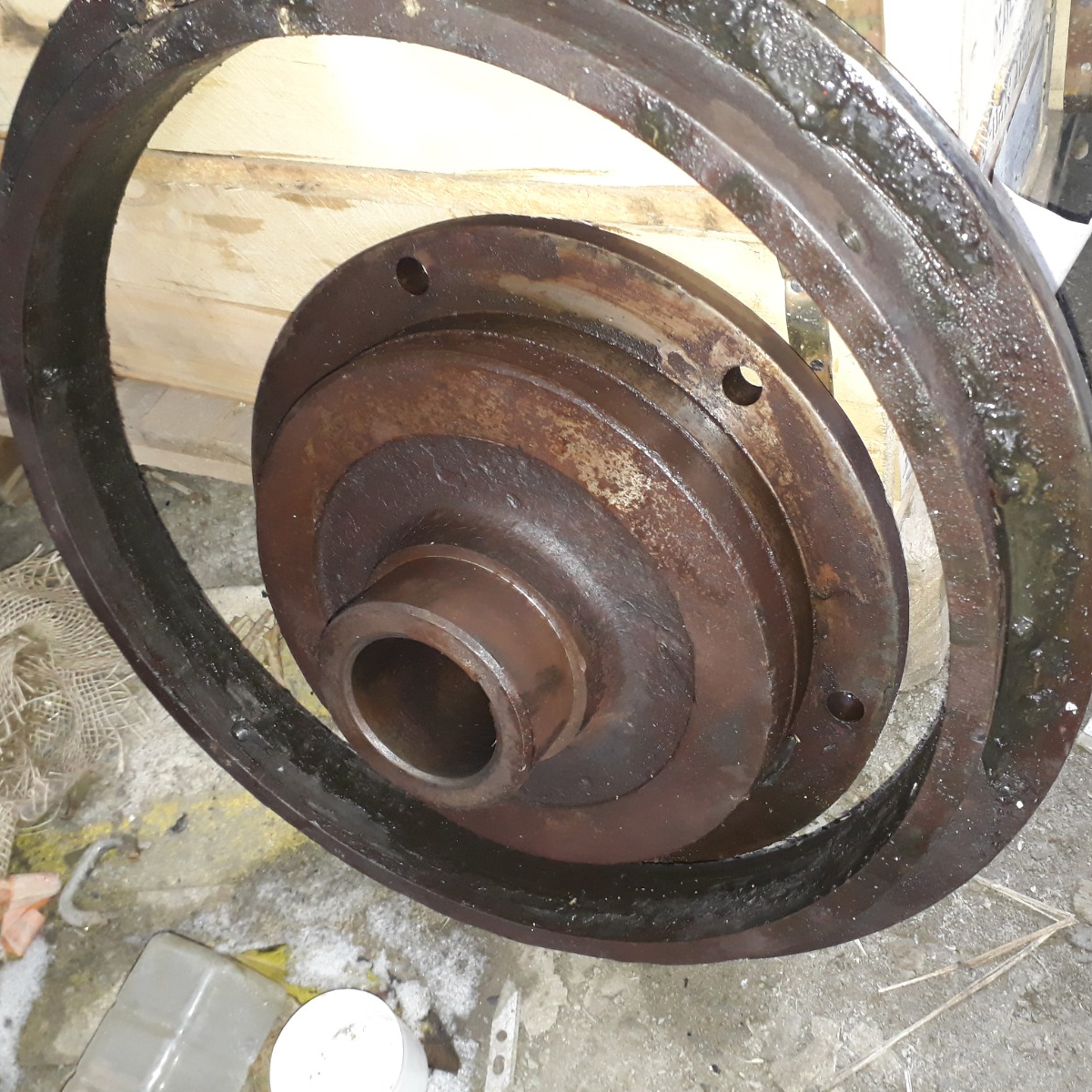

Установка ступиц и вала
Балансировка и финальный контроль

Термообработка и защитные покрытия

Закалка ТВЧ (поверхностная закалка токами высокой частоты)
Цементация поверхностного слоя
Антикоррозионные покрытия
Гальваническая обработка (по требованию)

Контроль качества

Проверка геометрических размеров
Контроль качества сварных швов
Балансировка
Испытание под нагрузкой
Измерение твёрдости рабочих поверхностей

Области применения

Наши грузовые барабаны применяются во многих типах подъёмных механизмов и выполняют ключевые функции, обеспечивая безопасность и точность операций:

Мостовые краны: наматывают и фиксируют канат при подъёме длинномерных грузов, обеспечивают точное позиционирование и равномерное распределение нагрузки вдоль пролёта.
Козловые краны: выдерживают высокие циклические нагрузки, дают стабильную укладку каната при подъёме тяжёлых контейнеров и агрегатов.
Башенные краны: обеспечивают компактную намотку и минимальную инерцию при высотных подъёмах, что важно для точного и безопасного ведения работ на высоте.
Грузовые лебёдки: используются в мобильных и стационарных лебёдках для быстрого, точного управления натяжением и скоростью намотки.
Специальные механизмы: для нестандартных задач мы адаптируем барабаны по материалам, термообработке и геометрии канавок под конкретные условия эксплуатации.
