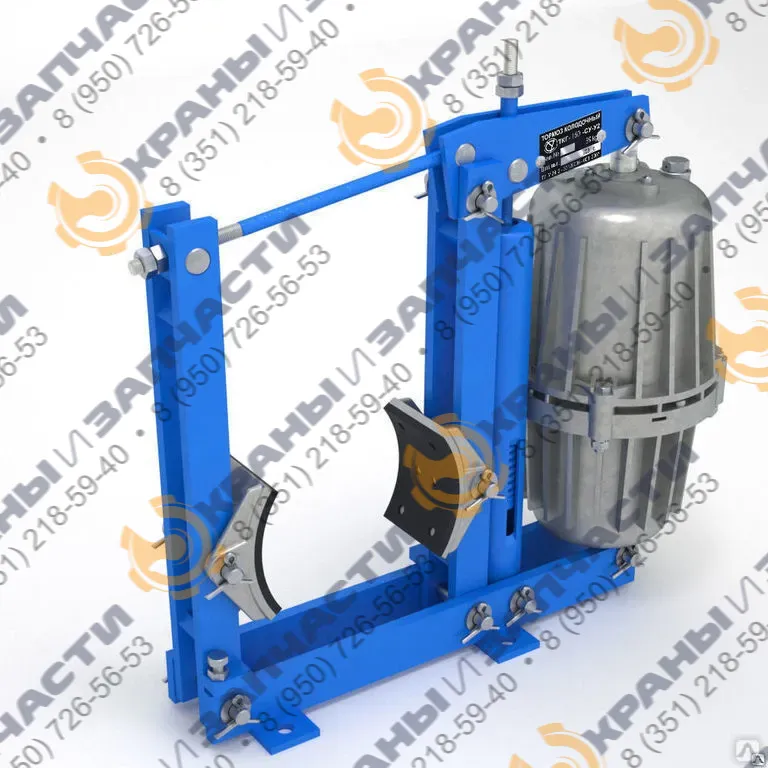

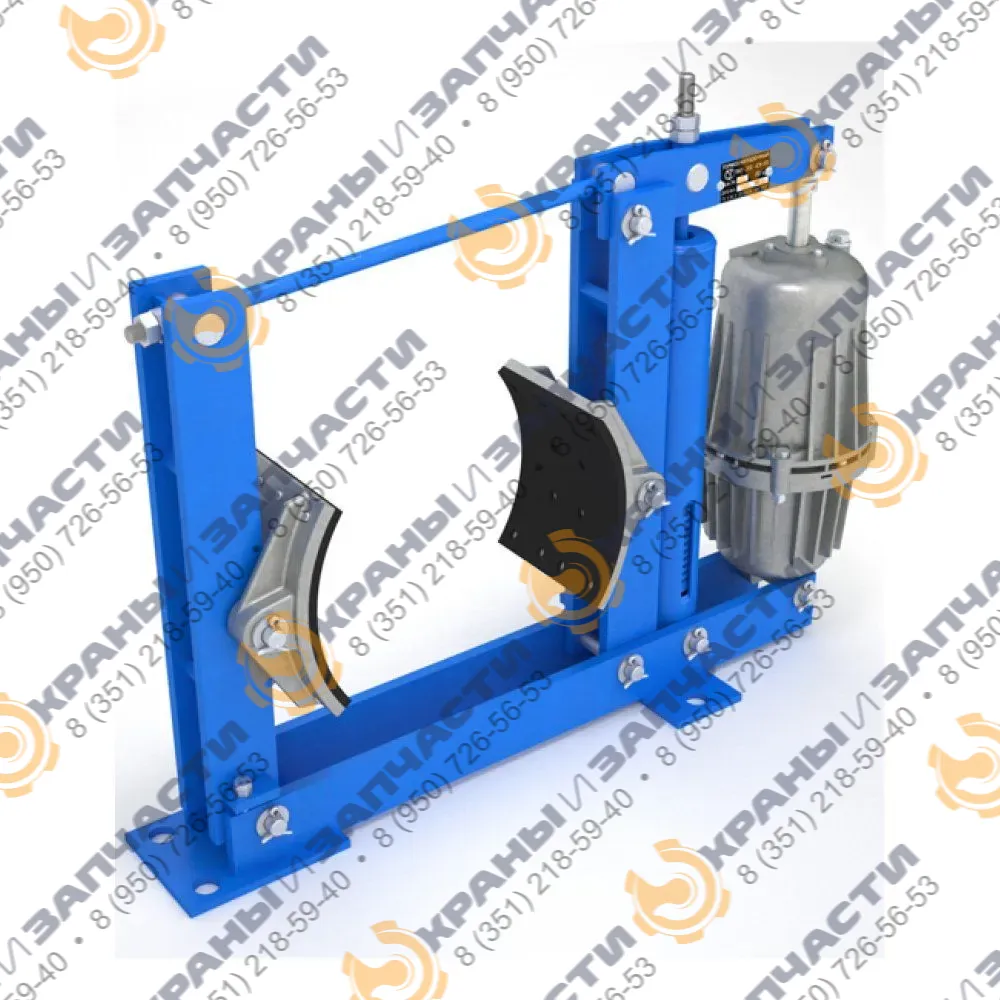

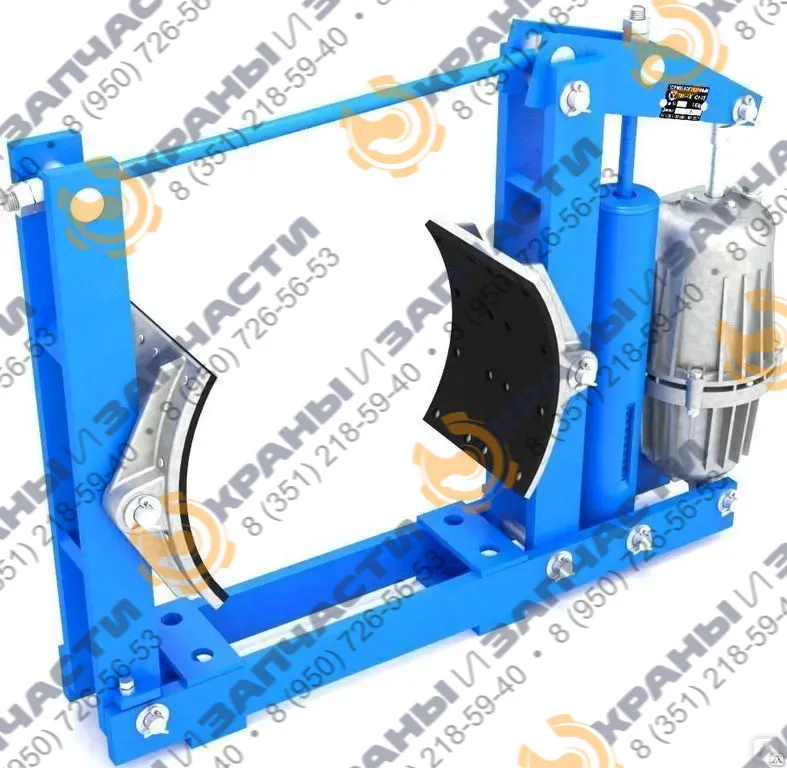

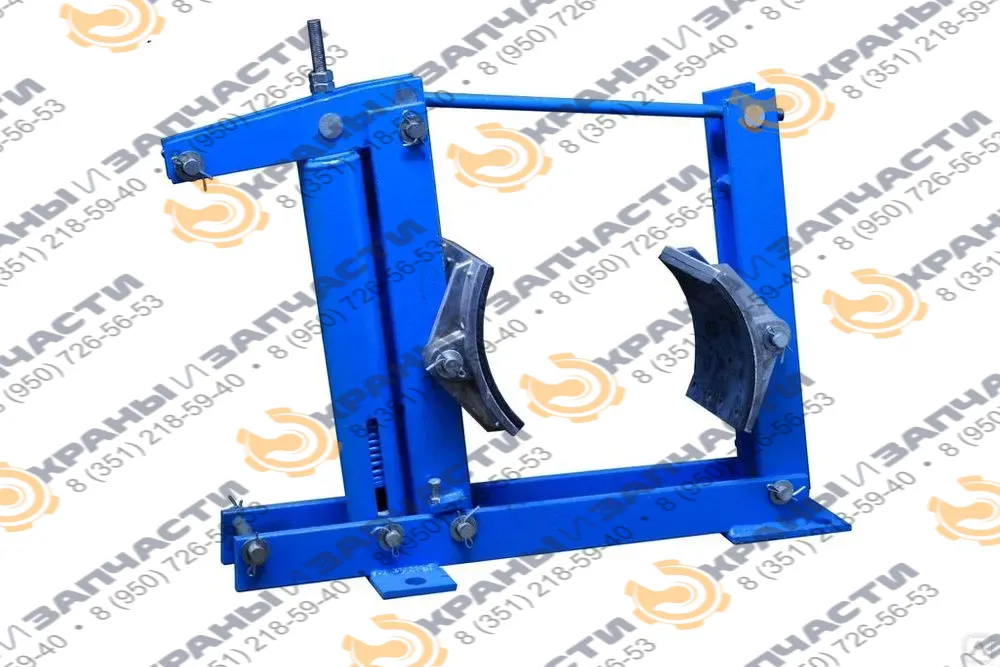

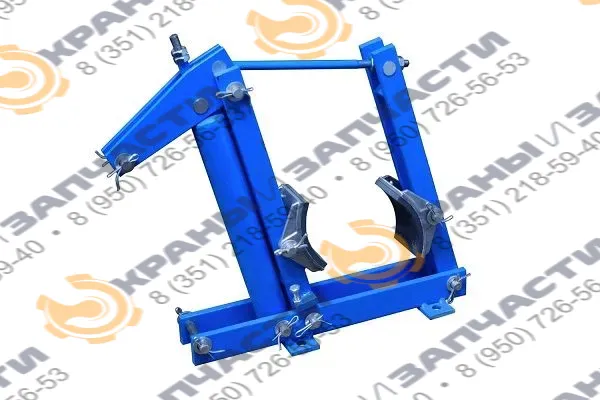

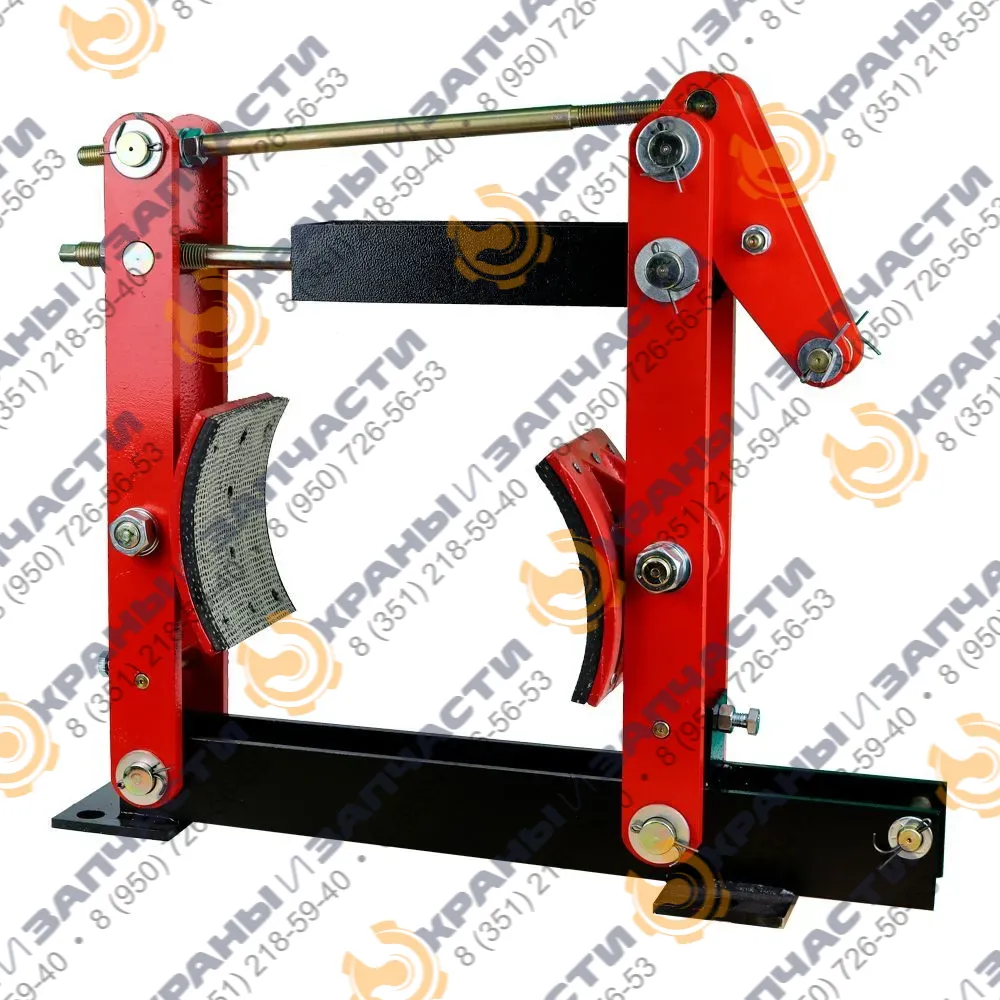

Колодочные тормоза серии ТКГ
Колодочные тормоза серии ТКГ разработаны для остановки и удержания валов механизмов в неподвижном состоянии при отключении привода. Они используются в подъемно-транспортных системах, включая механизмы подъема и перемещения, а также в оборудовании с сопоставимыми условиями эксплуатации.
Технические характеристики
Тормоза оснащены электрогидравлическим толкателем ТЭ, работающим от сети переменного тока с параметрами 380 В и 50 Гц. Характеристики зависят от модели:
| Типоразмер | Тормозной момент, Н·м | Диаметр шкива, мм | Толкатель | Усилие на штоке, Н | Ход штока, мм | Время срабатывания колодок, с | Масса, кг |
|---|---|---|---|---|---|---|---|
| ТКГ-160 | 100 | 160 | ТЭ-30 | 300 | 32 | 0,2 | 22 |
| ТКГ-200 | 300 | 200 | ТЭ-30 | 300 | 32 | 0,2 | 26 |
| ТКГ-300 | 800 | 300 | ТЭ-50 | 500 | 60 | 0,35 | 45 |
| ТКГ-400 | 1500 | 400 | ТЭ-80 | 800 | 60 | 0,4 | 69 |
| ТКГ-500 | 2500 | 500 | ТЭ-80 | 800 | 60 | 0,4 | 105 |
Тормоз сохраняет работоспособность при колебаниях напряжения сети в пределах 95–110% от номинала и частоты ±0,2 Гц.
Условия эксплуатации
Тормоза выпускаются в исполнениях У2 и ХЛ2 (по ГОСТ 15150 и ГОСТ 15543.1):
- У2: температура от -45°C до +40°C.
- ХЛ2: температура от -60°C до +40°C.
Окружающая среда должна быть пожаро- и взрывобезопасной, без агрессивных паров, разрушающих металл, изоляцию или резину. Установка возможна в помещении или под навесом. На открытом воздухе требуется защита от осадков и солнца. Тормоз монтируется вертикально (ось шкива и основание горизонтальны), с допустимым отклонением до 15°.

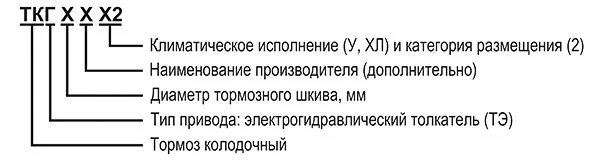

Структура условного обозначения тормозов ТКГ
Например, обозначение ТКГ-200 У2 указывает на тормоз с диаметром шкива 200 мм для умеренного климата.
Конструкция и принцип работы

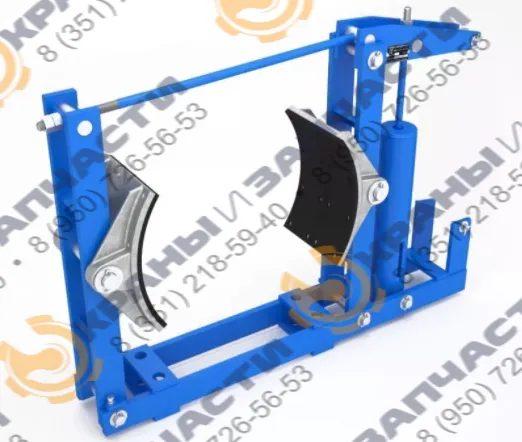

Тормоз состоит из электрогидравлического толкателя ТЭ и механической части:
- Основание - 8
- Пружина - 3
- Система рычагов: стойки - 4, 6; рычаг - 2
- Колодки - 7
- Тяги - 5
- Регулировочный болт тормоза - 9
- Регулировочные гайки тормоза - 10, 11, 12, 13, 14
Тормоз функционирует за счет электрогидравлического толкателя ТЭ, синхронизированного с двигателем механизма.
При выключенном толкателе пружина обеспечивает прижатие колодок к шкиву, надежно фиксируя его в неподвижном состоянии (шток опущен). При включении толкателя шток поднимается, раздвигая колодки и освобождая шкив для вращения (шток поднят).

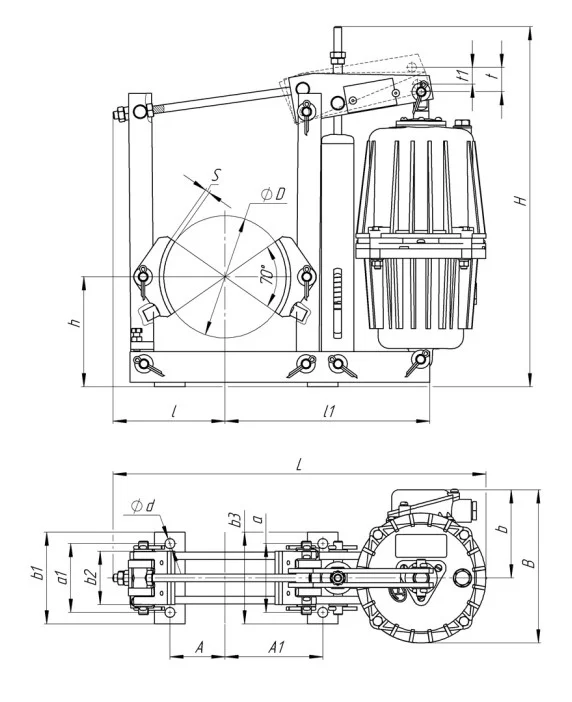

Габаритные и присоединительные размеры
| Типоразмер | L | H | h | A | A1 | a | a1 | b | b1 | b2 | b3 | l | l1 | S | D | d | t | t1 | B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТКГ-160 | 490 | 455 | 144 | 72 | 128 | 90 | 90 | 116 | 120 | 70 | 120 | 147 | 268 | 6 | 160 | 13 | 32 | 22 | 200 |
| ТКГ-200 | 630 | 455 | 170 | 175 | 175 | 120 | 60 | 116 | 90 | 90 | 150 | 195 | 355 | 8 | 200 | 18 | 32 | 22 | 200 |
| ТКГ-300 | 785 | 560 | 240 | 250 | 250 | 150 | 80 | 116 | 120 | 140 | 193 | 275 | 429 | 8 | 300 | 22 | 60 | 40 | 200 |
| ТКГ-400 | 880 | 670 | 300 | 170 | 170 | 68 | 68 | 116 | 125 | 180 | 125 | 308 | 495 | 8 | 400 | 22 | 60 | 40 | 200 |
| ТКГ-500 | 1065 | 765 | 400 | 205 | 205 | 85 | 85 | 116 | 150 | 200 | 150 | 380 | 647 | 10 | 500 | 27 | 60 | 40 | 200 |
Подготовка к эксплуатации
Тормоз устанавливается на шкив с поверхностью чистотой не ниже 6 класса (ГОСТ 2789), точностью не ниже 4 класса, биением, овальностью и конусностью до 0,0005 диаметра. Твердость шкива: HRC 35–45 (сталь) или НВ 250–300 (чугун). Дефекты недопустимы.
Регулировка включает:
- Настройку равномерного отхода колодок.
- Установку хода штока:
Ход штока
| Параметр | ТКГ-160 | ТКГ-200 | ТКГ-300 | ТКГ-400 | ТКГ-500 |
|---|---|---|---|---|---|
| Ход штока, мм | 22 | 22 | 40 | 40 | 40 |
- Настройку пружины:
Параметры пружины
| Типоразмер | Тормозной момент, Н·м | Длина пружины, мм |
|---|---|---|
| ТКГ-160 | 100 | 178,14±5,1 |
| ТКГ-200 | 300 | 172,22 |
| ТКГ-300 | 800 | 333,82±21,6 |
| ТКГ-400 | 1500 | 305,66±14,6 |
| ТКГ-500 | 2500 | 305,66±14,6 |
Накладки из фрикционной ленты ЭМ-1 (ГОСТ 15960-99) заменяются при износе до 1/2 толщины в центре или 1/3 по краям:
Параметры тормозных накладок
| Типоразмер | Кол-во накладок | Ширина, мм | Длина, мм | Толщина, мм |
|---|---|---|---|---|
| ТКГ-160 | 2 | 70 | 98 | 6 |
| ТКГ-200 | 2 | 90 | 124 | 8 |
| ТКГ-300 | 2 (или 4) | 140 (70) | 183 | 8 |
| ТКГ-400 | 2 (или 4) | 180 (90) | 244 | 8 |
| ТКГ-500 | 2 (или 4) | 200 (100) | 305 | 10 |
Меры безопасности
Работы проводятся согласно правилам эксплуатации электроустановок, техники безопасности и нормам для грузоподъемных кранов, а также паспортам тормоза и толкателя. К эксплуатации допускаются лица старше 18 лет, прошедшие обучение.
- Тормоз заземляется (сопротивление до 0,1 Ом).
- Резьбовые соединения фиксируются.
- Подключение толкателя — при обесточенной сети.
- На открытом воздухе требуется кожух.
- Во время работы запрещены регулировки и заливка жидкости.
- Опорные поверхности зачищаются до блеска.
Неисправности и их устранение
| Неисправность | Причина | Устранение |
|---|---|---|
| Тормоз не растормаживается | Нет напряжения в цепи | Устранить разрыв |
| Неисправен двигатель толкателя | Заменить двигатель | |
| Недостаточный ход штока | Проверить жидкость в толкателе | |
| Пружина перетянута | Отрегулировать | |
| Тормоз не затормаживается | Пружина сломана | Заменить пружину |
| Накладки изношены | Заменить накладки | |
| Тормоз разрегулирован | Отрегулировать |
Транспортировка и хранение
Хранение — в помещениях с вентиляцией при температуре от -50°C до +40°C и влажности до 90% (при 25°C) без конденсации. Транспортировка — закрытым транспортом. Допускается перевозка без тары в контейнерах с упаковкой паспорта и запчастей (ГОСТ 23216-78).
- Избегать ударов при погрузке.
- По запросу — упаковка в ящики.
- Консервация на 1 год в помещении с температурой от +15°C и влажностью до 70%. Смазка наносится на металл, исключая накладки.
