Электродвигатели общепромышленные АИР

Общепромышленные электродвигатели серии АИР, а также их аналоги (АДМ, А, 4А, 5А и другие) используются для промышленного оборудования в различных отраслях. Асинхронные электродвигатели данного типа применяются в электроприводах насосов, вентиляторов, компрессоров, станков и других механизмов. Трехфазные электродвигатели АИР рассчитаны на продолжительный режим работы S1 и работают от сети переменного тока частотой 50 Гц с номинальным напряжением 380 В (возможны исполнения на 220 В и 660 В). В зависимости от условий эксплуатации, двигатели выпускаются в климатическом исполнении У1, У2 или У3, со степенью защиты IP54 или IP55, что позволяет использовать их как в закрытых помещениях, так и в более сложных производственных условиях. Система охлаждения IC411 с крыльчаткой, установленной на валу, обеспечивает эффективный отвод тепла и предотвращает перегрев при длительной нагрузке. Конструктивные параметры, включая установочные размеры и привязку мощностей, соответствуют требованиям ГОСТ 51689 и ГОСТ 31606, что упрощает замену и подбор электродвигателя для различных задач. Технические характеристики полностью соответствуют действующим стандартам ГОСТ и ТУ производителей.

Основные технические характеристики

Мощность, кВт	3000 об/мин		1500 об/мин		1000 об/мин		750 об/мин
Мощность, кВт	марка ЭД	масса, кг	марка ЭД	масса, кг	марка ЭД	масса, кг	марка ЭД	масса, кг
0,06	—	—	АИР 50A4	3,2	—	—	—	—
0,09	АИР 50A2	3,1	АИР 50B4	3,4	—	—	—	—
0,12	АИР 50B2	3,4	АИР 56A4	3,6	—	—	—	—
0,18	АИР 56A2	3,5	АИР 56B4	3,8	АИР 63A6	5,8	АИР 71A8	9,3
0,25	АИР 56B2	3,8	АИР 63A4	5,8	АИР 63B6	7	АИР 71B8	8,6
0,37	АИР 63A2	5,8	АИР 63B4	6,6	АИР 71A6	8,1	АИР 80A8	12,1
0,55	АИР 63B2	6,6	АИР 71A4	8,3	АИР 71B6	9,7	АИР 80B8	13
0,75	АИР 71A2	8,6	АИР 71B4	9,4	АИР 80A6	12,3	АИР 90L8	17,7
1,1	АИР 71B2	9,3	АИР 80A4	12,6	АИР 80B6	15,3	АИР 90L8	20,5
1,5	АИР 80A2	12,4	АИР 80B4	14,2	АИР 90L6	19	АИР 100L8	28
2,2	АИР 80B2	15	АИР 90L4	18,6	АИР 100L6	30,5	АИР 112M8	42
3	АИР 90L2	19,6	АИР 100S4	21,6	АИР 112M6	44	АИР 112MB8	49
4	АИР 100S2	22,8	АИР 100L4	32,5	АИР 112MB6	49	АИР 132S8	63
5,5	АИР 100L2	35	АИР 112M4	45,5	АИР 132S6	59	АИР 132M8	73
7,5	АИР 112M2	41	АИР 132S4	63	АИР 132M6	73	АИР 160S8	108
11	АИР 132M2	69	АИР 132M4	74,5	АИР 160S6	119	АИР 160M8	124
15	АИР 160S2	114	АИР 160S4	121	АИР 160M6	140	АИР 180M8	160
18,5	АИР 160M2	125	АИР 160M4	139	АИР 180M6	160	АИР 200M8	240
22	АИР 180S2	140	АИР 180S4	145	АИР 200M6	245	АИР 200L8	260
30	АИР 180M2	180	АИР 180M4	165	АИР 200L6	280	АИР 225M8	340
37	АИР 200M2	235	АИР 200M4	247	АИР 225M6	330	АИР 250S8	430
45	АИР 200L2	255	АИР 200L4	270	АИР 250S6	430	АИР 250M8	460
55	АИР 225M2	340	АИР 225M4	345	АИР 250M6	450	АИР 280S8	705
75	АИР 250S2	475	АИР 250S4	480	АИР 280S6	720	АИР 280M8	790
90	АИР 250M2	505	АИР 250M4	515	АИР 280M6	780	АИР 315S8	965
110	АИР 280S2	685	АИР 280S4	742	АИР 315S6	913	АИР 315M8	1025
132	АИР 280M2	770	АИР 280M4	855	АИР 315M6	1010	АИР 355S8	2000
160	АИР 315S2	970	АИР 315S4	1057	АИР 355S6	1748	АИР 355M8	2150
200	АИР 315M2	1110	АИР 315M4	1150	АИР 355M6	1934	АИР 355MB8	2250
250	АИР 355S2	1900	АИР 355S4	1745	АИР 355MB6	2050	—	—
315	АИР 355M2	2300	АИР 355M4	1957	—	—	—	—

Особенности и преимущества

Трехфазные электродвигатели с короткозамкнутым ротором обеспечивают простоту конструкции и высокую надежность в эксплуатации.
Взаимозаменяемы двигателями серий А, АДМ, 4А, 5А
Оснащаются системой IC411 с вентилятором на валу, обеспечивающей стабильную работу при длительных нагрузках.
Выполняются в соответствии с ГОСТ (51689, 31606), что облегчает подбор, замену и монтаж.

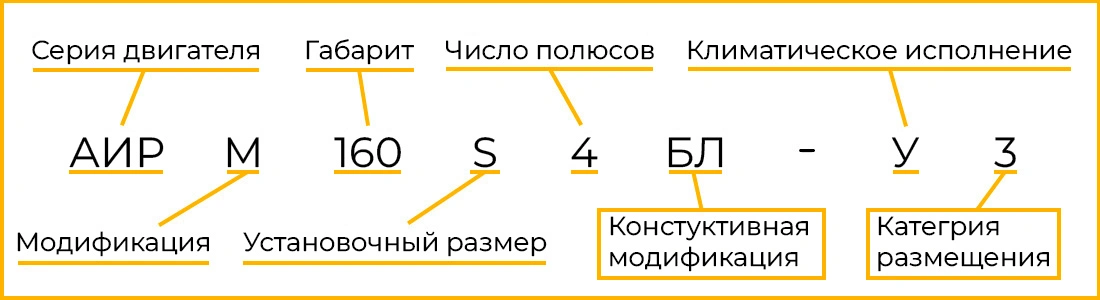

Расшифровка маркировки

Наименование серии: АИР, А, 4А, 5А, АД, 7AVER
Признак модификации:
- М – модернизированный электродвигатель
- К – с фазным ротором;
- Х - в алюминиевой станине;
- Е - однофазовый электродвигатель 220В;
- Н - электродвигатель защищенного исполнения с самовентиляцией;
- Ф - электродвигатель защищенного исполнения с принудительным охлаждением;
- С - электродвигатель с повышенным скольжением;
- В - встраиваемый электродвигатель;
- Р - электродвигатель с повышенным пусковым моментом;
- П - электродвигатель для привода вентиляторов в птицеводческих хозяйствах
Габарит, мм: 50, 56. 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355, 400
Установочный размер:
- A, B – вариант длины сердечника
- S, M, L – вариант длины сердечника и установочных размеров по длине станины;
- X, XK, Y, YK - вариант длины сердечника статора высоковольтных двигателей
Число полюсов: 2, 4, 6, 8, 10, 12
Признак конструктивной модификации: Б, Б1, Б2, Е, Е2, П, Ж, Н, Л, С, Тр, Р3
Климатическое исполнение: У (умеренный), УХЛ (умеренно-холодный), ХЛ (холодный), Т (тропический), М (морской), О (общий на суше, кроме очень холодного), В (общий, кроме очень холодного)
Категория размещения: 1 (на открытом воздухе), 2 (под навесом, в палатках, в кузовных прицепах), 3 (в помещениях без регуляции климатических условий), 4 (в помещениях с регуляцией климатических условий), 5 (в помещениях с повышенной влажностью)

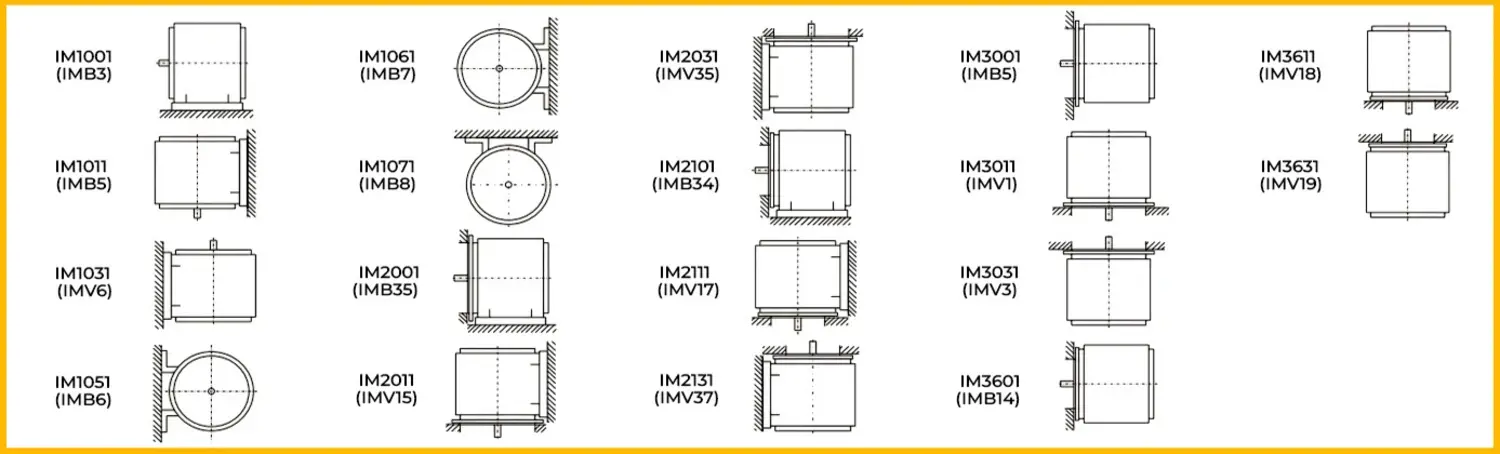

Варианты исполнения

Монтажное исполнение электродвигателя обозначается латинскими буквами IM и четырьмя цифрами после них. Первая цифра - конструктивное исполнение электродвигателя, вторая и третья цифра - способ монтажа электродвигателя, четвёртая цифра - исполнение конца вала электродвигателя

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры зависят от типа двигателя и исполнения. Точные размеры необходимо уточнить в заказе.

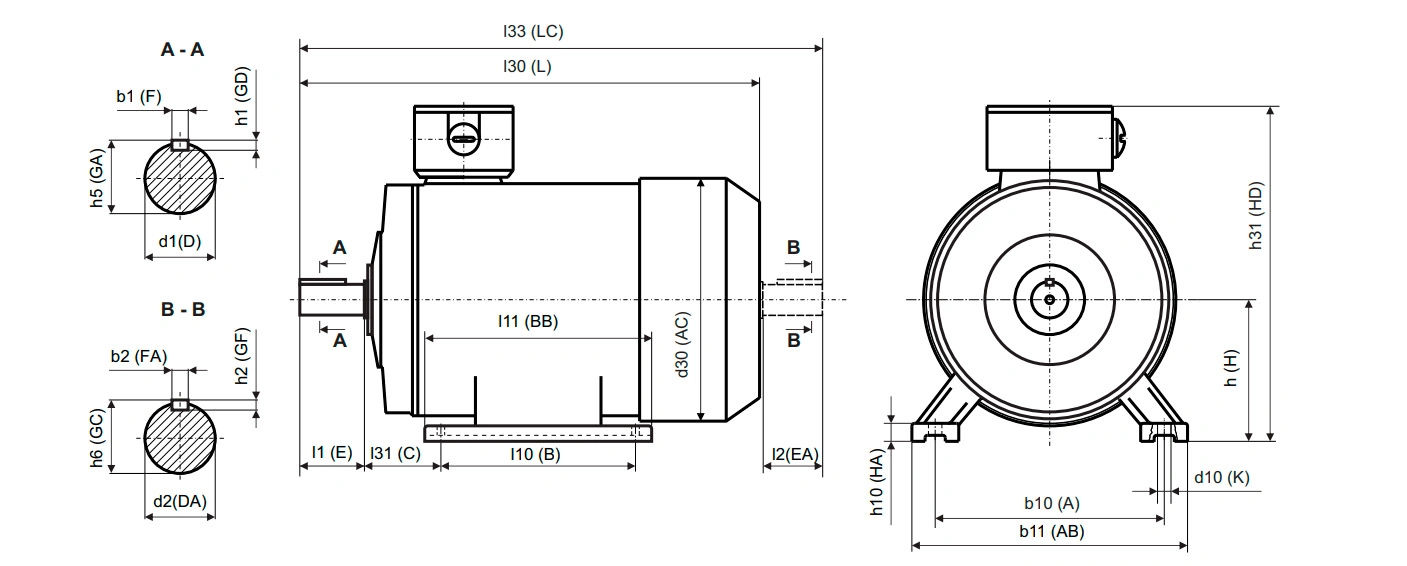

Габаритные размеры общепромышленного электродвигателя АИР IM1081

Рис.1 - исполнение IM1081

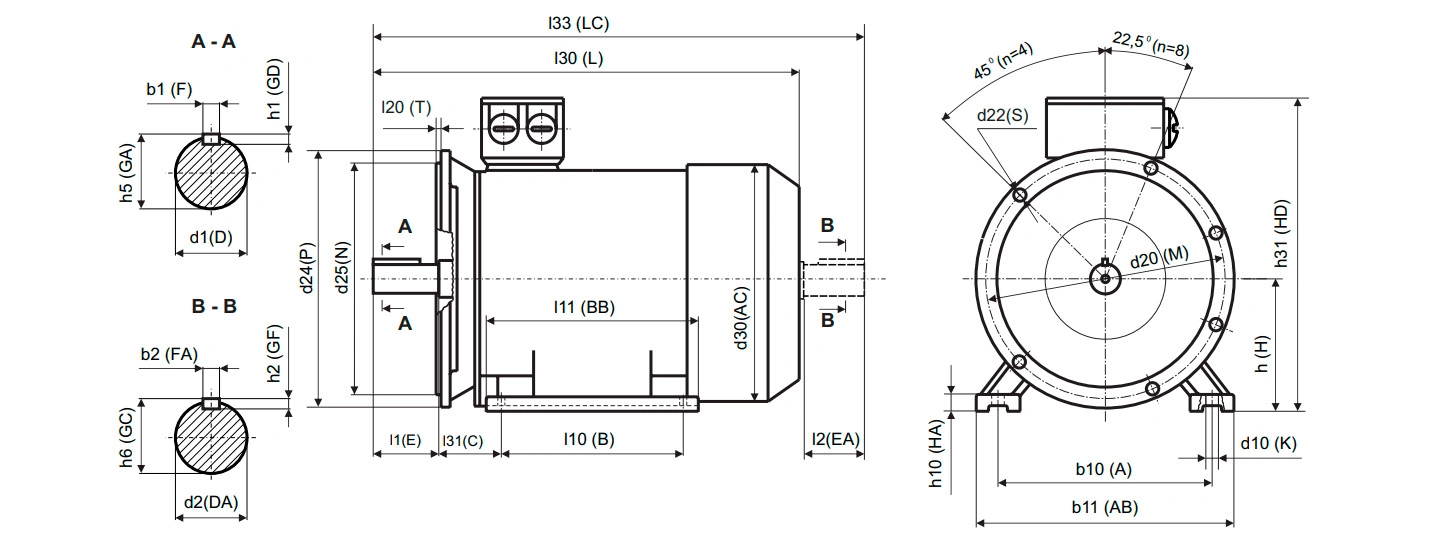

Габаритные размеры общепромышленного электродвигателя АИР IM2081

Рис.2 - исполнение IM2081
