Изготовление блоков полиспаста (канатных блоков)

Полезные материалы:

Изготовление обводных блоков (блоков полиспаста) от расчёта до готового изделия

Обводной блок — колесо с ручьем, канавкой по окружности, предназначенным для каната или цепи. Компания "Краны и запчасти" специализируется на производстве канатных блоков (блок полиспаста или обводной блок) для грузоподъемной техники. Наша продукция применяется в автокранах, мостовых и козловых кранах, башенных, портальных и других подъемных механизмах.

Блок служит для направления движения троса и снижения нагрузки на механизм (Полиспаст), тем самым продлевая срок службы оборудования.

Блок канатный Обводной блок Блок полиспаста

Типы канатных блоков

По конструктивному исполнению различают следующие типы блоков:

  1. Подвижные блоки — ось вращается. Используются в крюковых подвесках.
  2. Неподвижные блоки — ось жестко закреплена на опоре. Используются для корректировки направления троса.
  3. С разным количеством желобов — могут иметь один, два или три ручья для увеличения грузоподъемности.
  4. С разными размерами ручья — под разный диаметр каната (4–36 мм).

Расчет и проектирование блока полиспаста

Перед началом производства проводится детальный расчет параметров будущего канатного блока для обеспечения безопасности и эффективности его работы. Для этого собираются данные о требованиях заказчика и условиях эксплуатации.

Блок канатный - опросный лист

Основные задачи этапа:

  • Определение размеров обводного блока и материала изготовления
  • Расчёт диаметра блока
  • Определение марки металла или чугуна

Для вашего удобства мы предлагаем список стандартных размеров канатных блоков, которые чаще всего используются в мостовых, башенных, козловых, портальных кранах и других подъемных механизмах. Если ваши требования выходят за рамки указанных параметров, мы всегда готовы разработать индивидуальное решение.

Таблица стандартных размеров блоков полиспаста
Диаметр ручья (D1), мм Диаметр оси (D2), мм Диаметр каната (d), мм Радиус ручья (R), мм Ширина ручья (B), мм Глубина ручья (H), мм
200 - 1000 40 - 110 11 - 14 8 28 22
200 - 1000 40 - 110 14 - 18 10 34 28
200 - 1000 40 - 110 18 - 23 15,5 45 36
200 - 1000 40 - 110 23 - 28,5 15,5 55 45
200 - 1000 40 - 110 28,5 - 35 19,5 67 55
200 - 1000 40 - 110 35 - 43,5 24,5 85 70

Процесс изготовления обводных блоков

На этом этапе выбираются материалы и производится подготовка заготовки. Мы используем высокопрочную сталь или чугун, которая затем обрабатывается на современном оборудовании для создания всех элементов блока полиспаста.

Основные операции:

  1. Выбор материала и изготовление заготовки
    • Блок изготавливается из отливки или из стального круга.
  2. Механическая обработка заготовки
    • Проводится токарная и фрезерная обработка для придания заготовке точных размеров и геометрии.
  3. Установка комплектующих элементов
    • Монтаж подшипников (шариковых или роликовых).
    • Установка дополнительных деталей: крышек, уплотнений, смазочных каналов.

Контроль качества канатных блоков

После изготовления каждый блок полиспаста проходит строгий контроль качества и тестирование.

Основные этапы проверки включают:

  • Проверку размеров на соответствие технической документации
  • Проверка на наличие раковин и трещин у готового блока (если изготавливается из литья)
  • Оценку работоспособности подшипников
  • Проверку правильности посадки каната в ручей блока

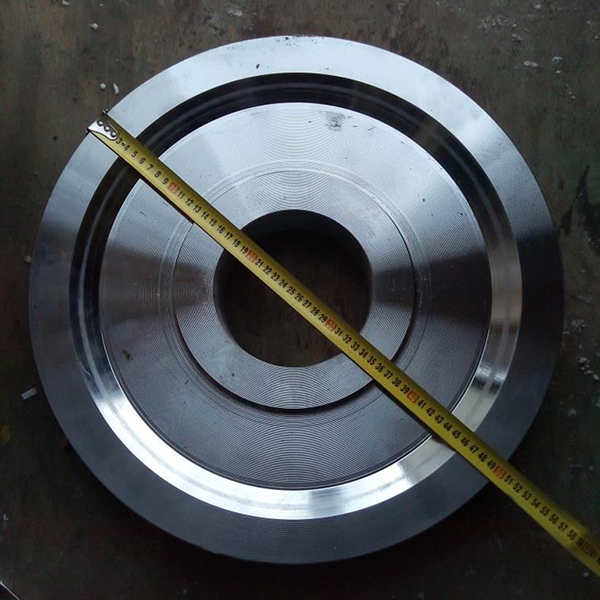

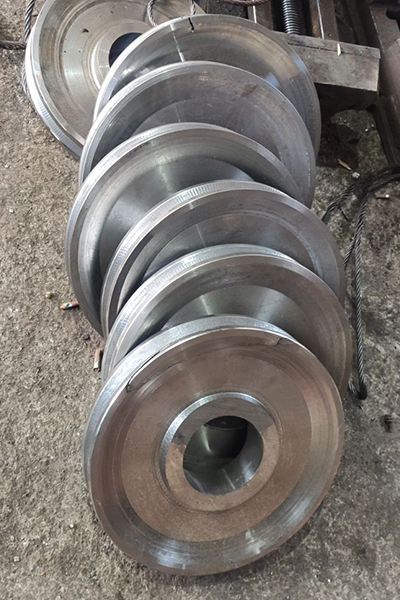

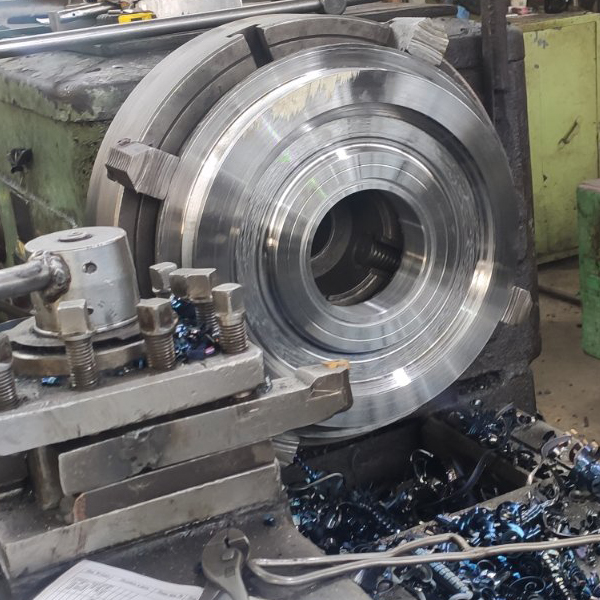

Изготовление блока полиспасты Трещины на блоке полиспаста Измерение диаметра блока полиспасты

Когда нужно менять обводной блок?

Специалисты рекомендуют производить замену канатного блока в следующих случаях:

  • При повреждении или отсутствии ограничительных реборд
  • При износе поверхности катания (ручья) более 40% от первоначального радиуса
  • При наличии трещин или других деформаций

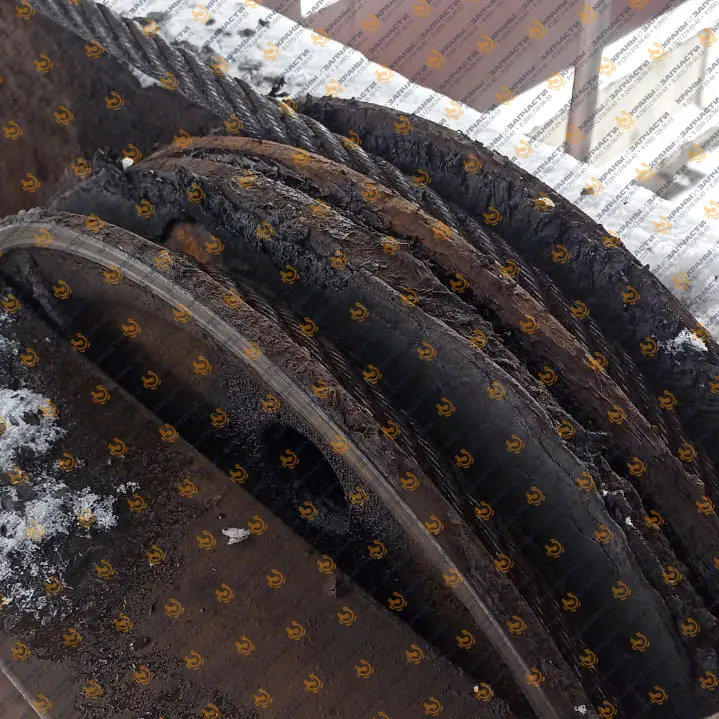

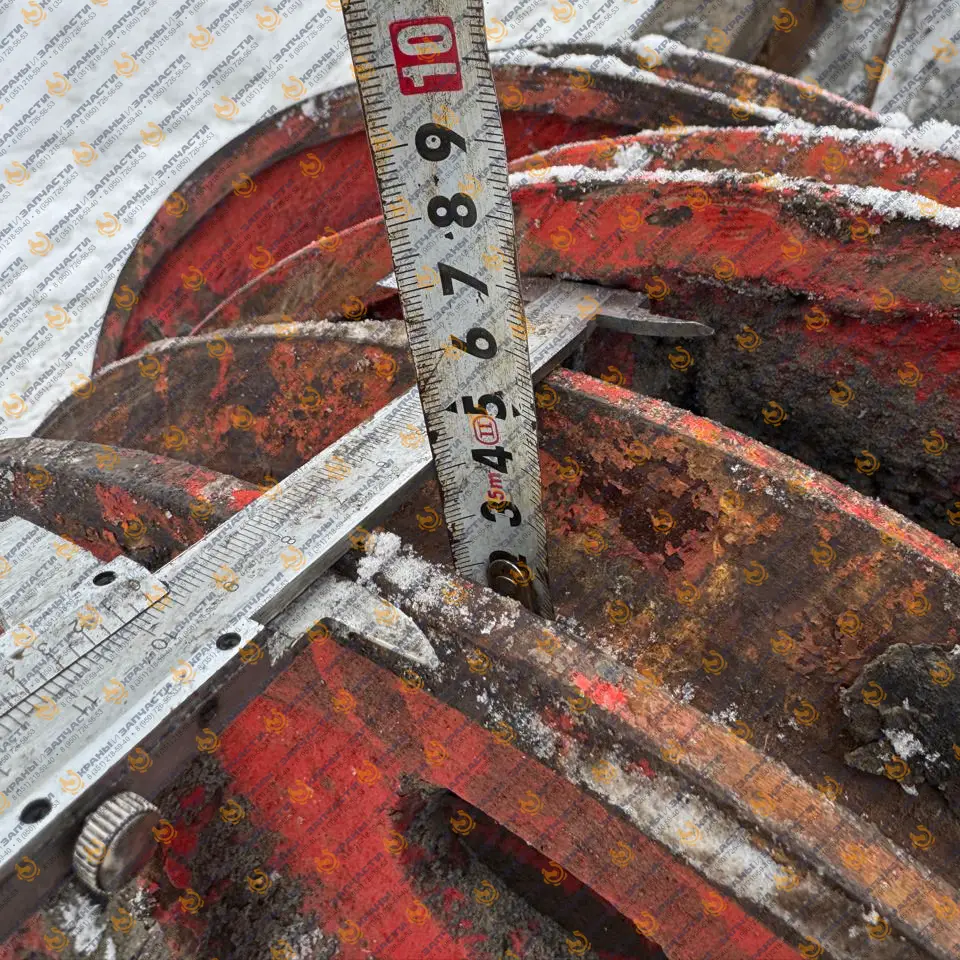

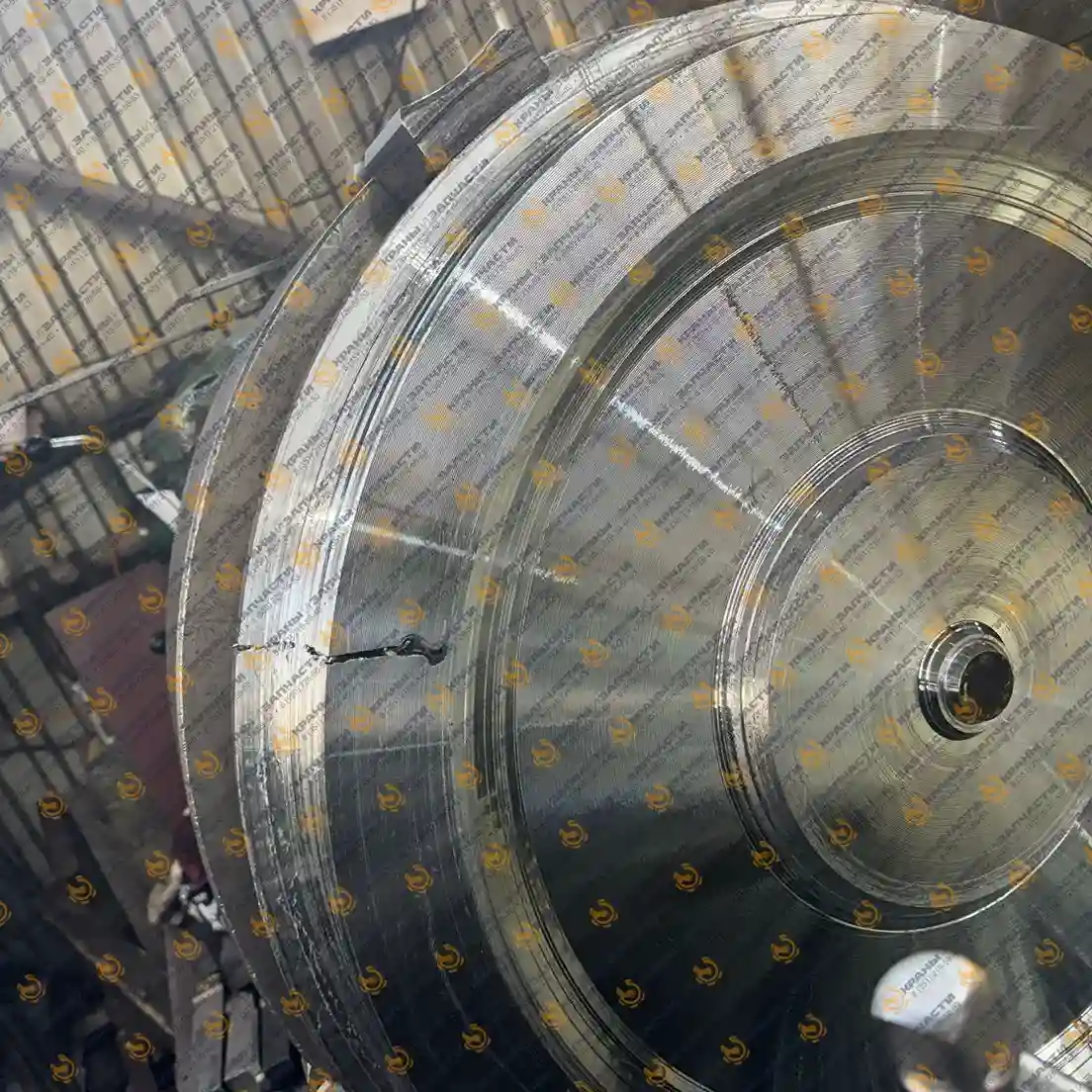

Повреждение реборд блока полиспасты Износ поверхности катания блока полиспасты Деформация реборд блока полиспасты

Обратите внимание: ремонт блоков полиспаста не предусмотрен. При выходе из строя требуется обязательная замена на новый блок.

Примеры готовых решений

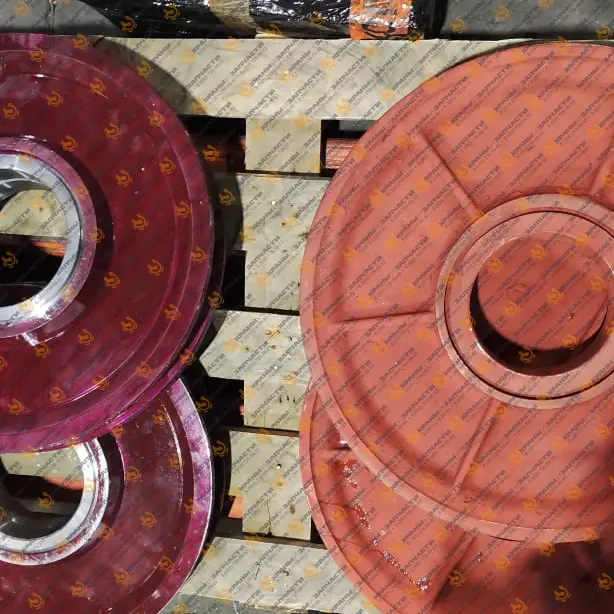

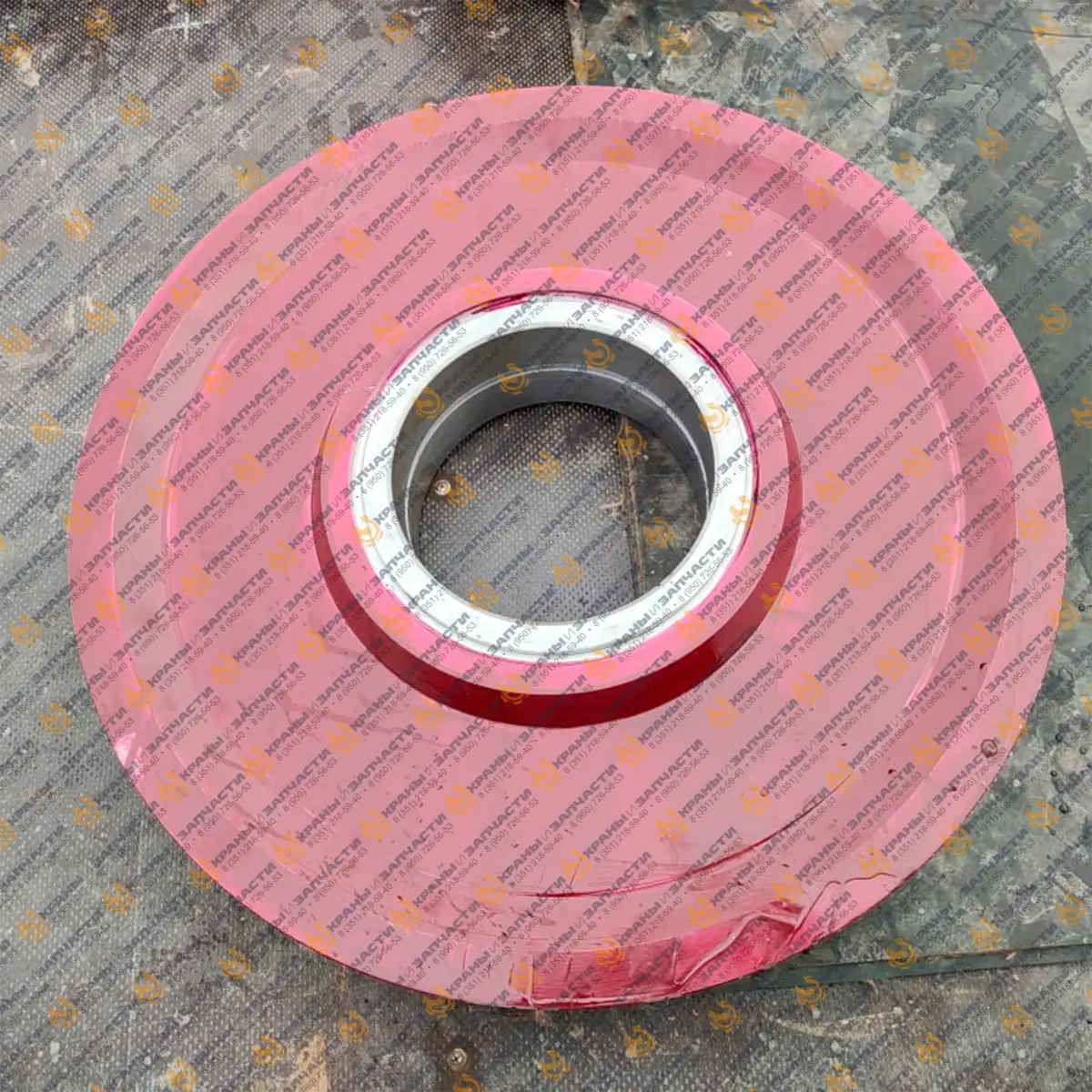

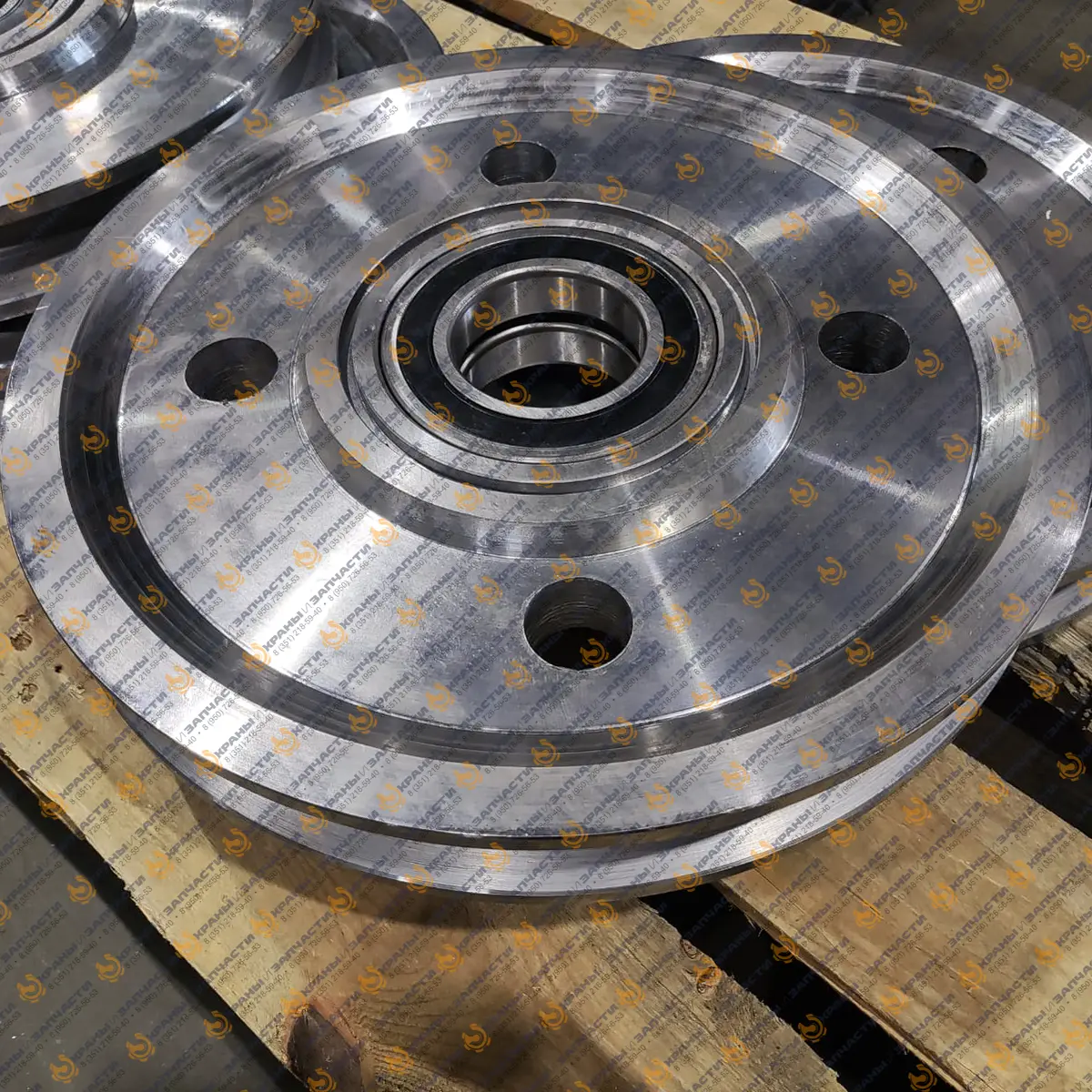

Канатный блок - готовый Обводной блок - готовый Блок полиспаста - готовый

Вот подборка наших надежных обводных блоков, каждые из которых успешно прошли все этапы производства и строгий контроль качества.

  1. Блок полиспаста СМЗ-400.01.01
    • Диаметр внешний: 375 мм
    • Диаметр внутренний: 140 мм
    • Радиус: 14 мм
  2. Блок канатный КС-65713-5.63.211
    • Диаметр внешний: 380 мм
    • Диаметр внутренний: 150 мм
    • Радиус: 10 мм
  3. Блок канатный К-3.10-08
    • Диаметр внешний: 400 мм
    • Диаметр по ручью: 350 мм
    • Материал: СЧ 15-32 | Сталь 35Л
  4. Блок канатный КС-12.5.10.00.004-01
    • Диаметр внешний: 460 мм
    • Диаметр внутренний: 150 мм
    • Масса: 25,6 кг
  5. Блок полиспаста 33-100000-001-01
    • Диаметр внешний: 405 мм
    • Диаметр внутренний: 160 мм
    • Материал: СЧ 12 | СЧ 18 | СЧ 28

Компания "Краны и запчасти" гордится своим опытом в производстве надежных канатных блоков. Если вам нужна дополнительная информация или помощь в выборе оптимального решения, наши специалисты всегда готовы помочь.

Изготовление блоков полиспаста (канатных блоков) , можно на нашем сайте или отправить заявку на электронную почту , либо позвонить по номеру телефона:
