Редуктор механизма поворота У3515.42 башенного крана

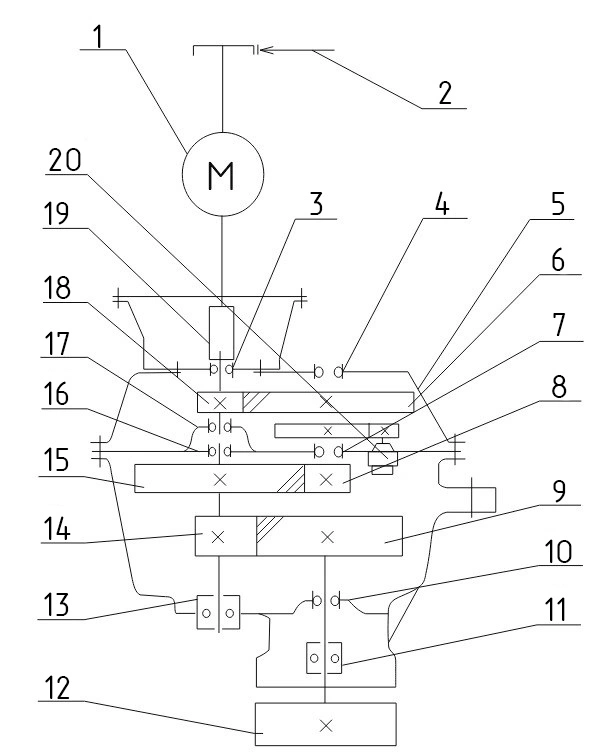

Кинематическая схема механизма поворота редуктора У315.42

Кинематическая схема механизма поворота редуктора У3515.42 башенного крана
  1. Электродвигатель МТН-112-6ХЛ1 N = 4.5 кВт; ПВ = 40%; n = 910 об/мин

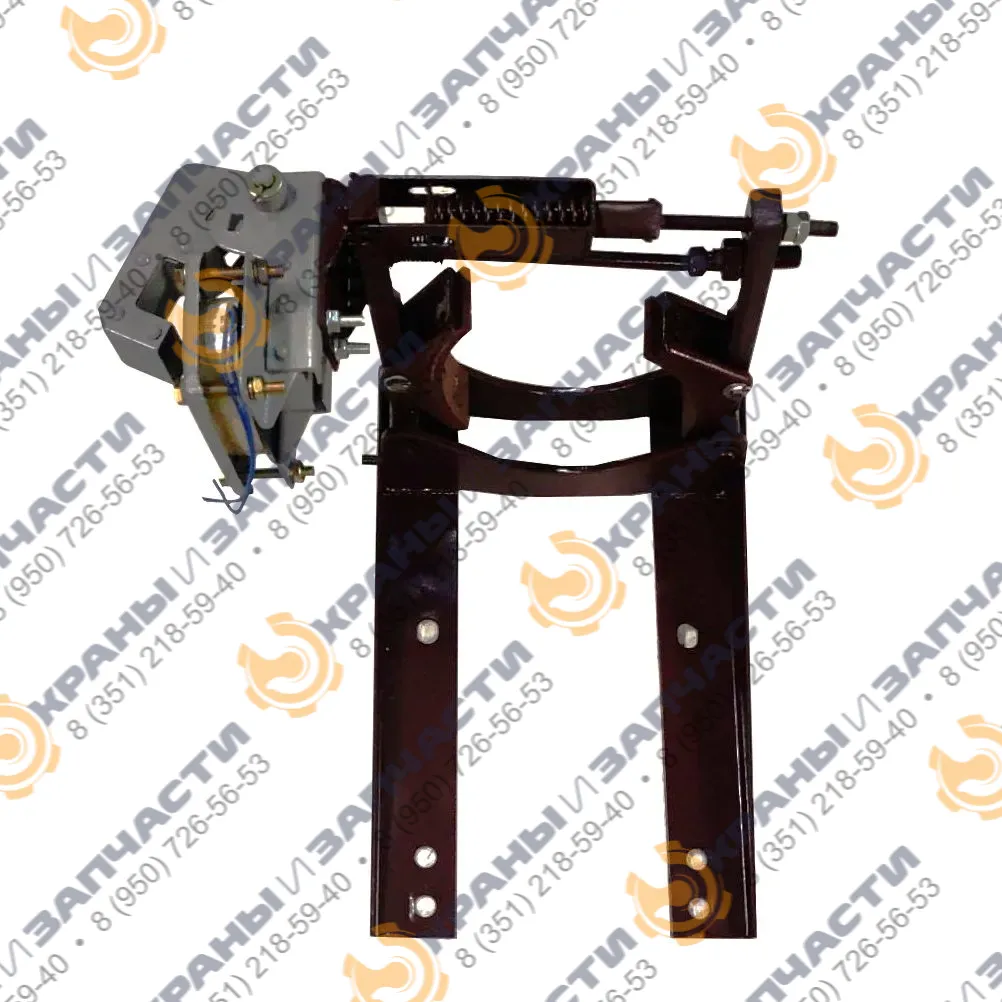

  2. Тормоз специальный с электромагнитом МО-100ХЛ
  3. Подшипник N 60210
  4. Подшипник N 50408
  5. Редуктор Up = 121
  6. Колесо зубчатое z = 88; m = 3.15

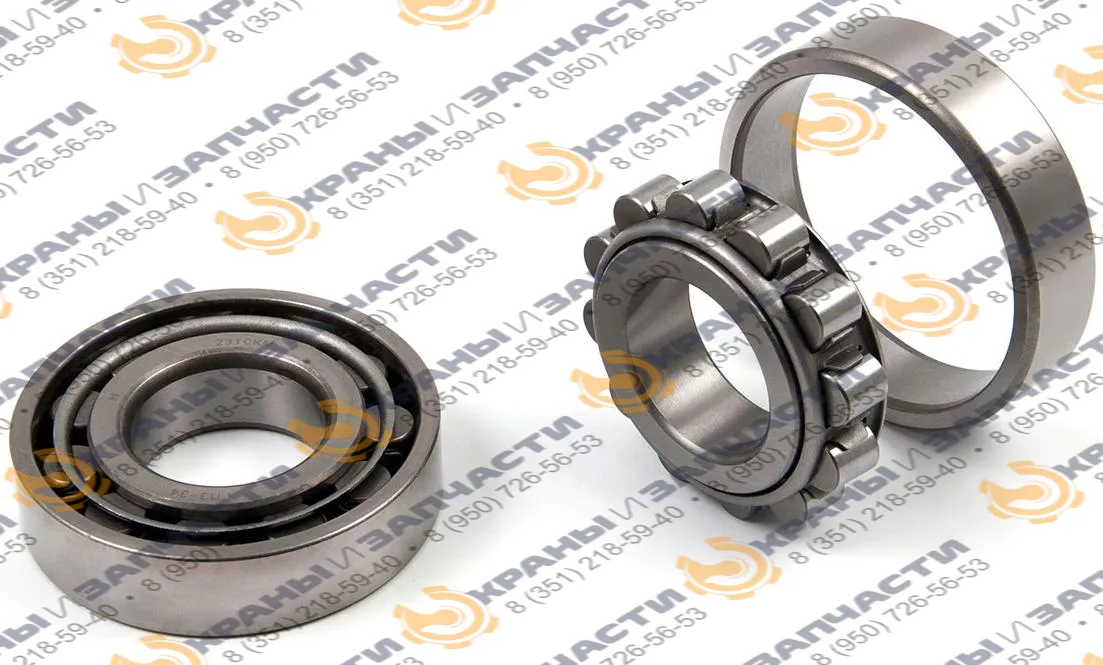

  7. Подшипник N 2310

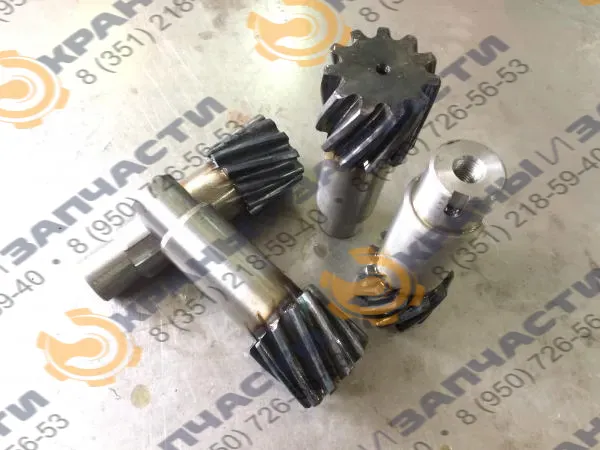

  8. Шестерня z= 11; m = 5
  9. Колесо зубчатое z = 31; m = 8
  10. Подшипник N 42217

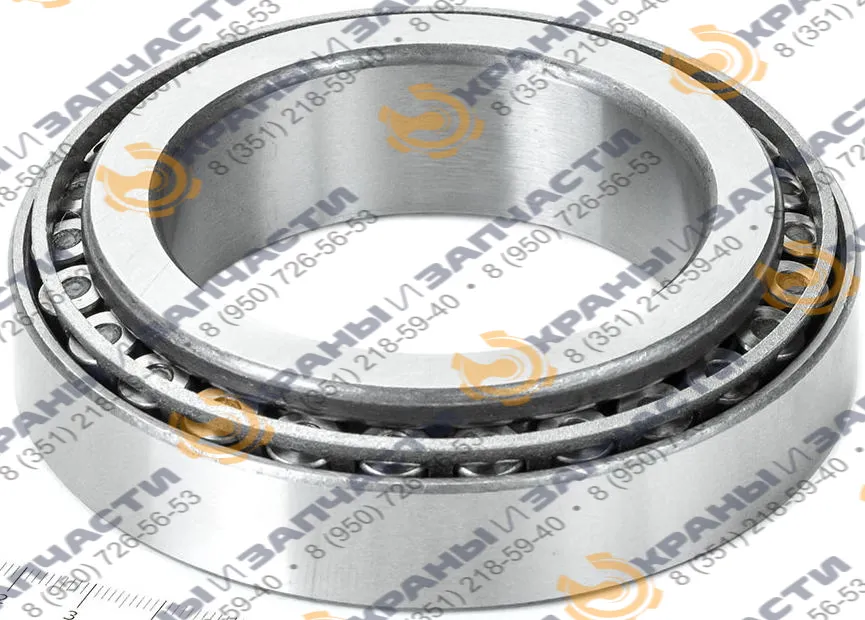

  11. Подшипник N 200712 - 2 шт.
  12. Шестерня z = 15; m = 12
  13. Подшипник N 7510 - 2 шт.
  14. Шестерня z = 9; m = 8
  15. Колесо зубчатое z = 53; m = 5
  16. Подшипник N 32212
  17. Подшипник N 205

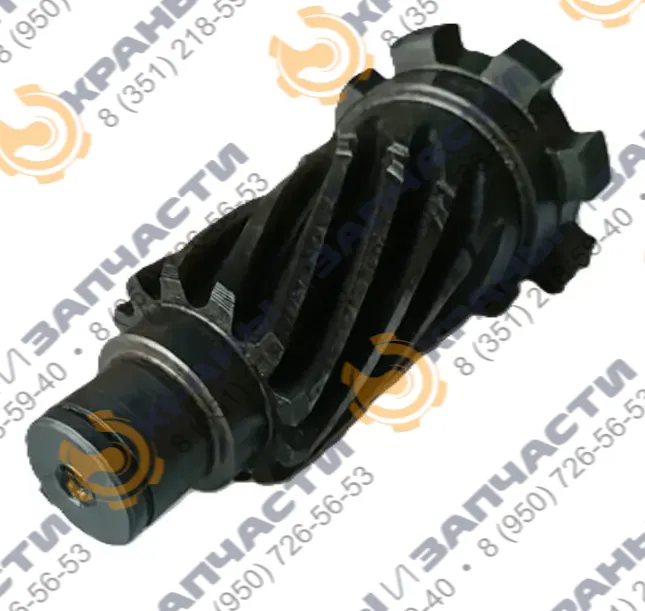

  18. Шестерня z = 12; m = 3.15
  19. Муфта зубчатая

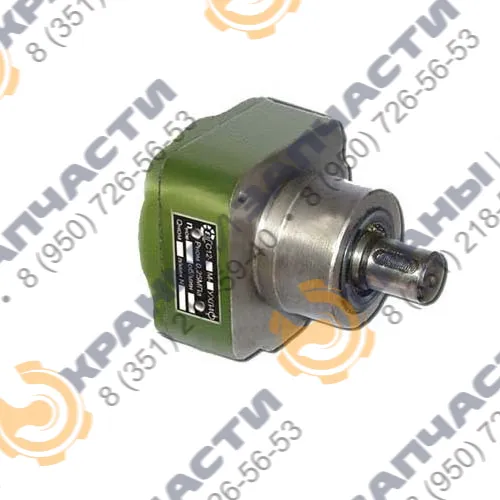

  20. Насос пластинчатый C12-5M

В наличии
Вал-шестерня У3515.42Р.10.081, (i=121)m=8, z=9, редуктора
★ 4.9 оценки 46
Вал-шестерня У3515.42Р.10.081, (i=121)m=8, z=9, редуктора
поиск ID товара: 392607
от
8 000 ₽
доставка Доставка по России, в РБ, KZ
В наличии

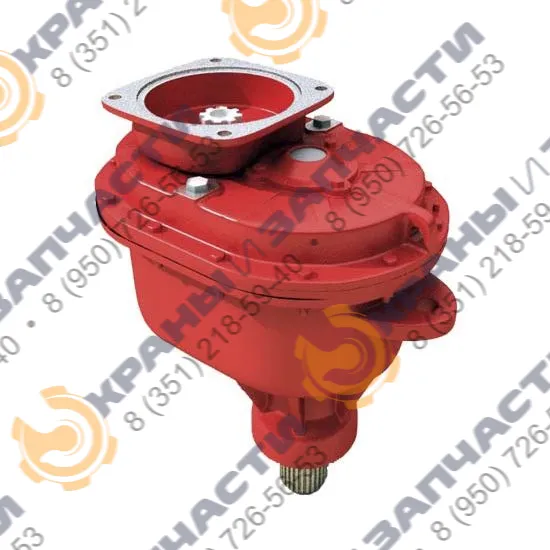

Редуктор поворота У3515 42С.1 (i=134) башенного крана
★ 4.9 оценки 46
Редуктор поворота У3515 42С.1 (i=134) башенного крана
поиск ID товара: 392600
от
195 000 ₽
доставка Доставка по России, в РБ, KZ
В наличии

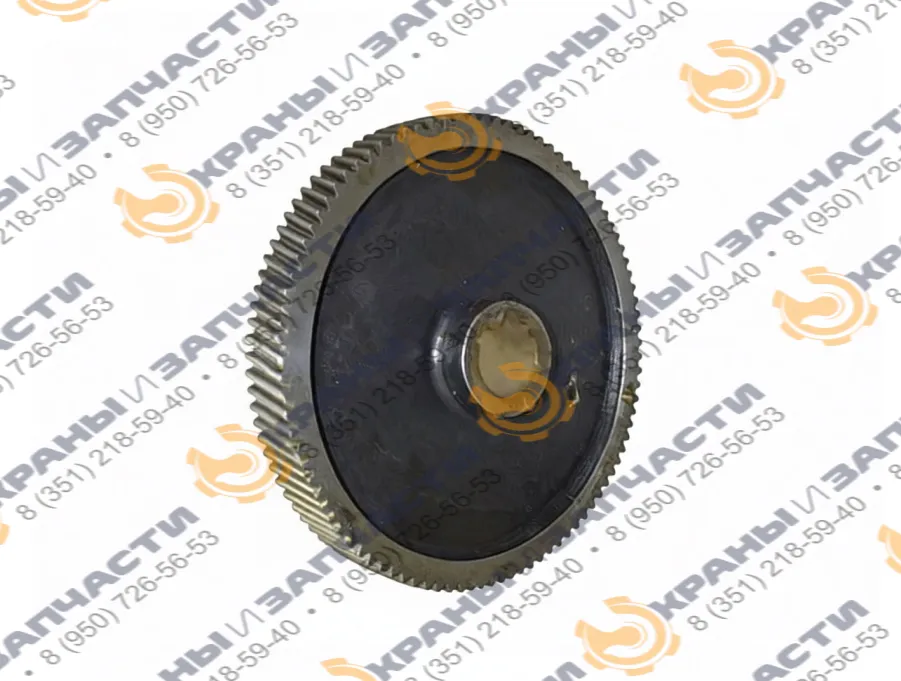

Колесо зубчатое У3515.42P.10.081 m=4 z=68, (i=134)
★ 4.9 оценки 46
Колесо зубчатое У3515.42P.10.081 m=4 z=68, (i=134)
поиск ID товара: 493267
от
18 500 ₽
доставка Доставка по России, в РБ, KZ
В наличии

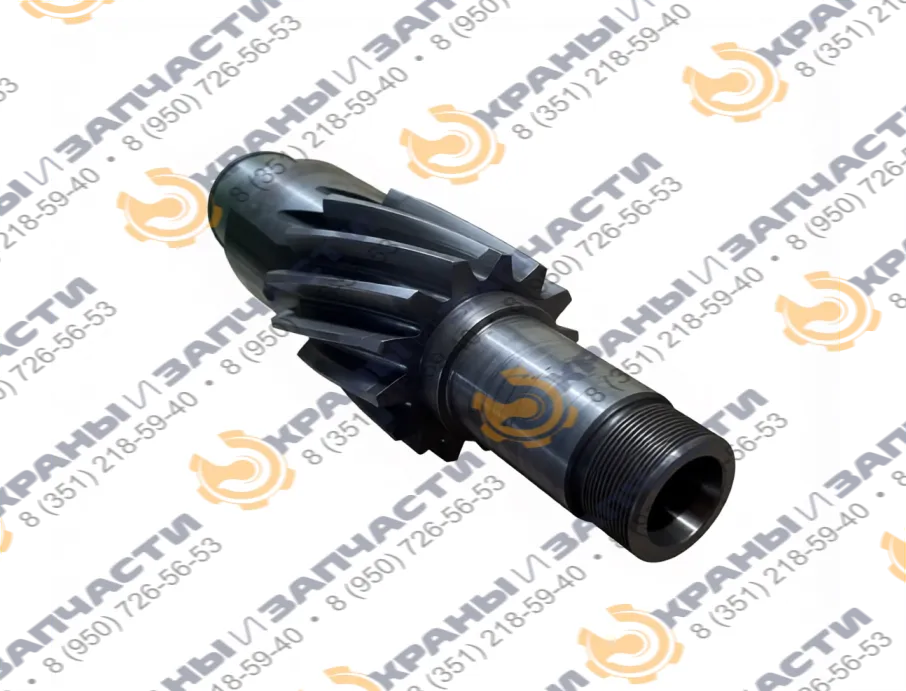

Вал-шестерня m=6 z=12 (i=134) редуктор поворота
★ 4.9 оценки 46
Вал-шестерня m=6 z=12 (i=134) редуктор поворота
поиск ID товара: 493266
от
8 300 ₽
доставка Доставка по России, в РБ, KZ
В наличии
Вал-шестерня У3515.42Р.10.042 m=3.15 z=12 (i=121) редуктора
★ 4.9 оценки 46
Вал-шестерня У3515.42Р.10.042 m=3.15 z=12 (i=121) редуктора
поиск ID товара: 492267
от
5 500 ₽
доставка Доставка по России, в РБ, KZ
В наличии
Подшипник 7510
★ 4.9 оценки 46
Подшипник 7510
поиск ID товара: 492266
Цена по запросу
доставка Доставка по России, в РБ, KZ
В наличии
Подшипник 2007112
★ 4.9 оценки 46
Подшипник 2007112
поиск ID товара: 492265
Цена по запросу
доставка Доставка по России, в РБ, KZ
В наличии
Подшипник 42217
★ 4.9 оценки 46
Подшипник 42217
поиск ID товара: 492264
Цена по запросу
доставка Доставка по России, в РБ, KZ
В наличии
Подшипник 2310
★ 4.9 оценки 46
Подшипник 2310
поиск ID товара: 492263
Цена по запросу
доставка Доставка по России, в РБ, KZ
В наличии
Вал-шестерня m=5 z=11 (i=121) У3515.42Р.10.071 зубчатых колес
★ 4.9 оценки 46
Вал-шестерня m=5 z=11 (i=121) У3515.42Р.10.071 зубчатых колес
поиск ID товара: 444607
от
6 600 ₽
доставка Доставка по России, в РБ, KZ
В наличии

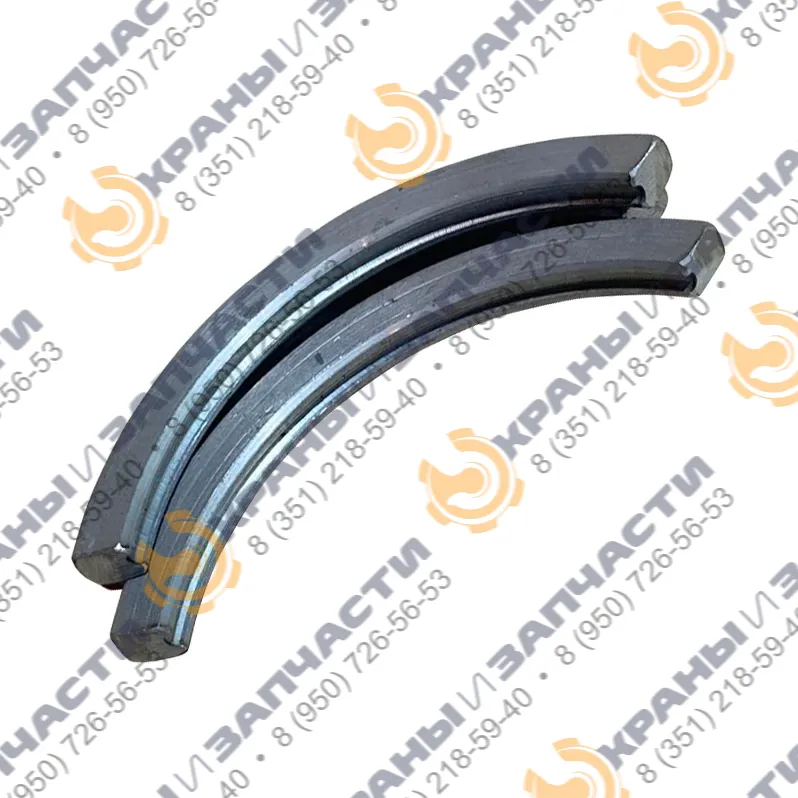

Сухарь большой У3515.42М.10.012
★ 4.9 оценки 46
Сухарь большой У3515.42М.10.012
поиск ID товара: 439237
от
4 800 ₽
доставка Доставка по России, в РБ, KZ
В наличии

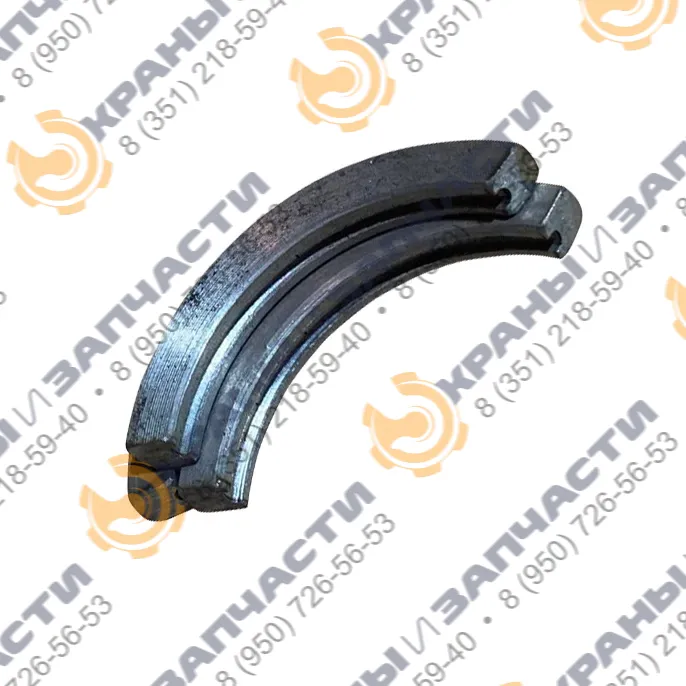

Сухарь малый У3515.42П.10.022
★ 4.9 оценки 46
Сухарь малый У3515.42П.10.022
поиск ID товара: 439235
от
3 900 ₽
доставка Доставка по России, в РБ, KZ
В наличии

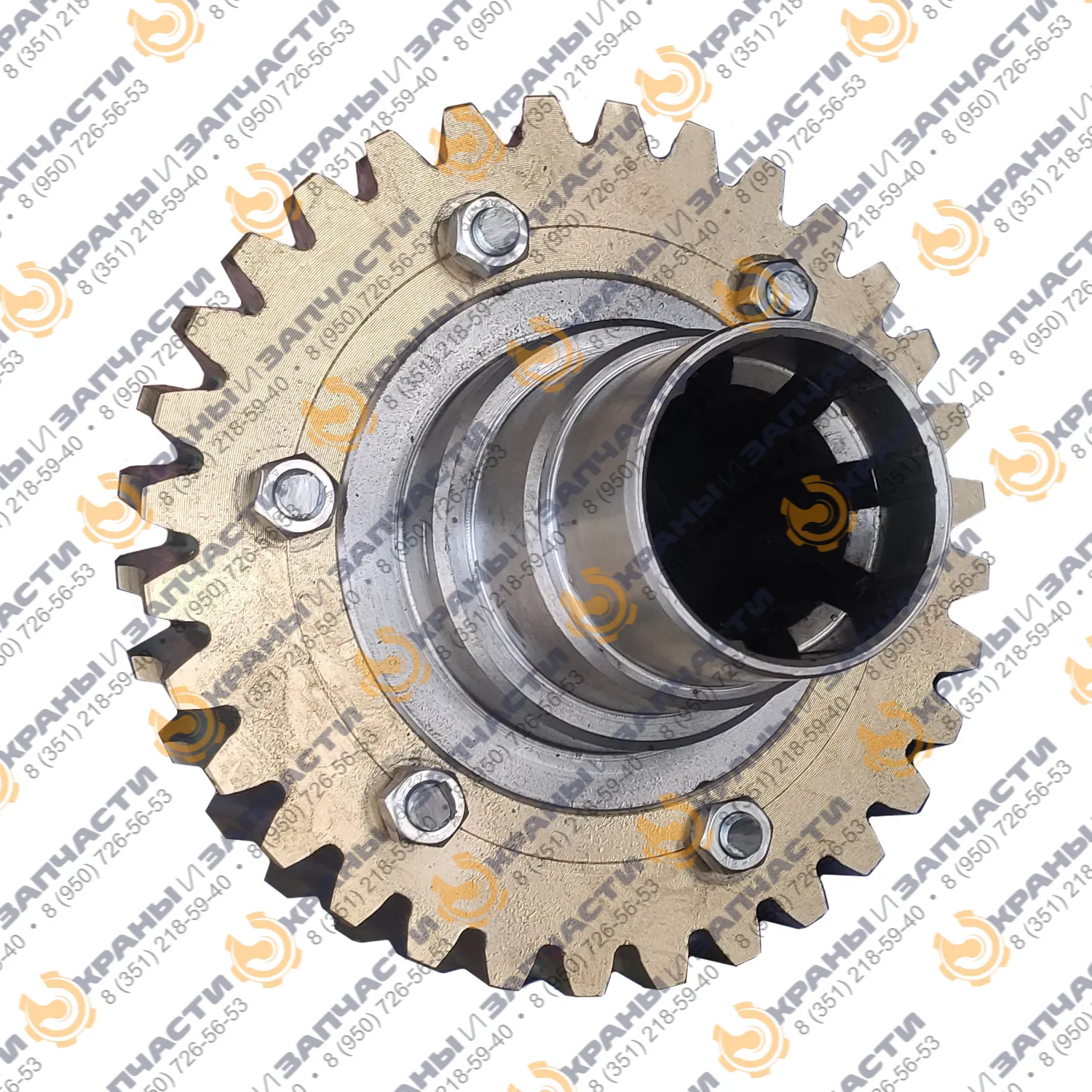

Венец червячный бронзовый, z=32 (со ступицей) ПК-6.3.122
★ 4.9 оценки 46
Венец червячный бронзовый, z=32 (со ступицей) ПК-6.3.122
поиск ID товара: 428053
от
38 000 ₽
доставка Доставка по России, в РБ, KZ
В наличии
Шестерня выходная m=16 Z=15 башенного крана
★ 4.9 оценки 46
Шестерня выходная m=16 Z=15 башенного крана
поиск ID товара: 423764
от
30 000 ₽
доставка Доставка по России, в РБ, KZ
В наличии
Специальный тормоз У3515.42П.20.000 с катушкой МО100Б
★ 4.9 оценки 46
Специальный тормоз У3515.42П.20.000 с катушкой МО100Б
поиск ID товара: 404860
от
28 500 ₽
доставка Доставка по России, в РБ, KZ
В наличии

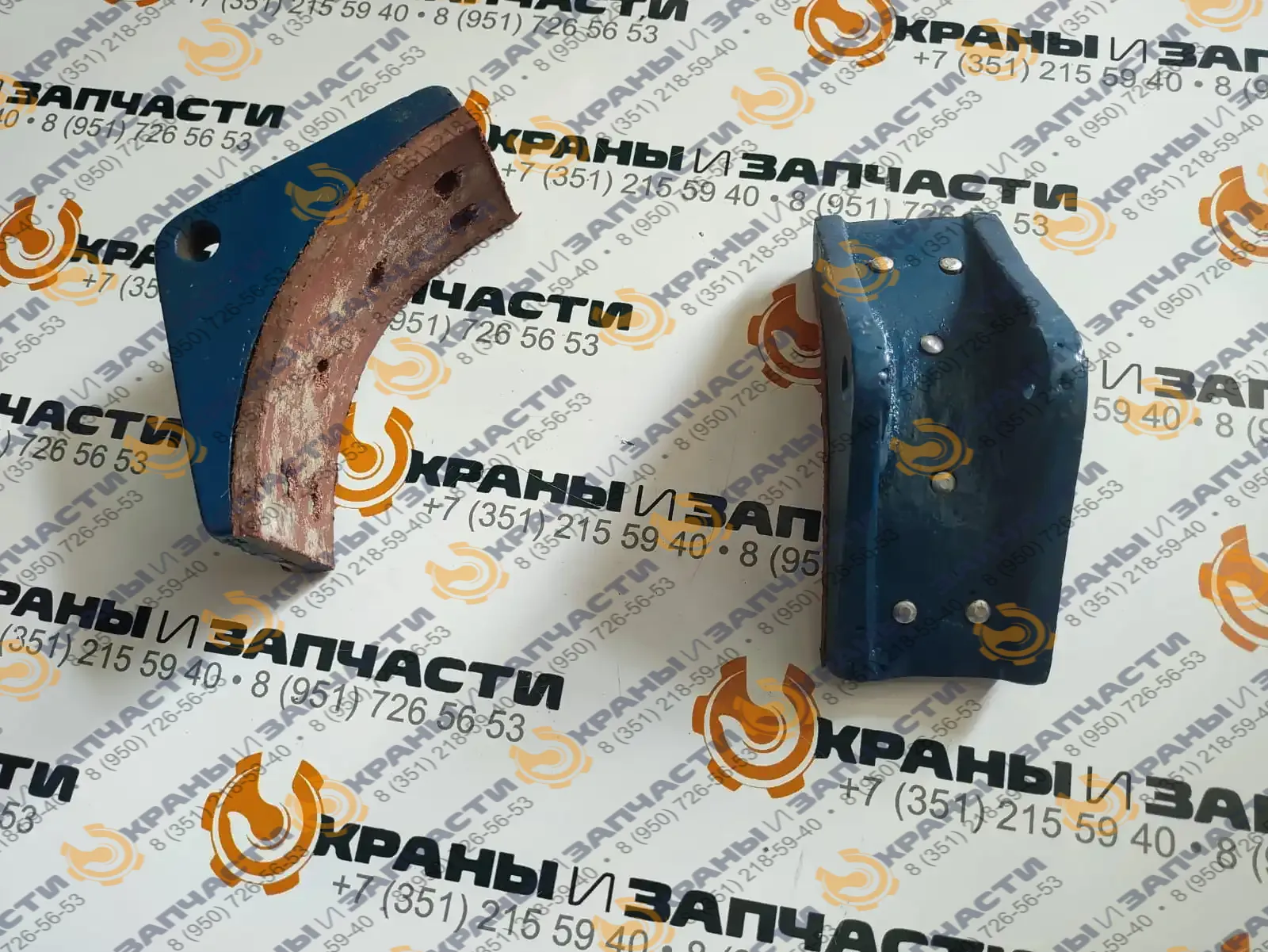

Колодка на специальный тормоз КБ У3515.42П.20.000
★ 4.9 оценки 46
Колодка на специальный тормоз КБ У3515.42П.20.000
поиск ID товара: 404859
от
2 500 ₽
доставка Доставка по России, в РБ, KZ
В наличии
Вал-шестерня У3515.42Р.10.081, m=6 z=12 (i=121) редуктора У35.15 башенного крана
★ 4.9 оценки 46
Вал-шестерня У3515.42Р.10.081, m=6 z=12 (i=121) редуктора У35.15 башенного крана
поиск ID товара: 395127
от
8 300 ₽
доставка Доставка по России, в РБ, KZ
В наличии

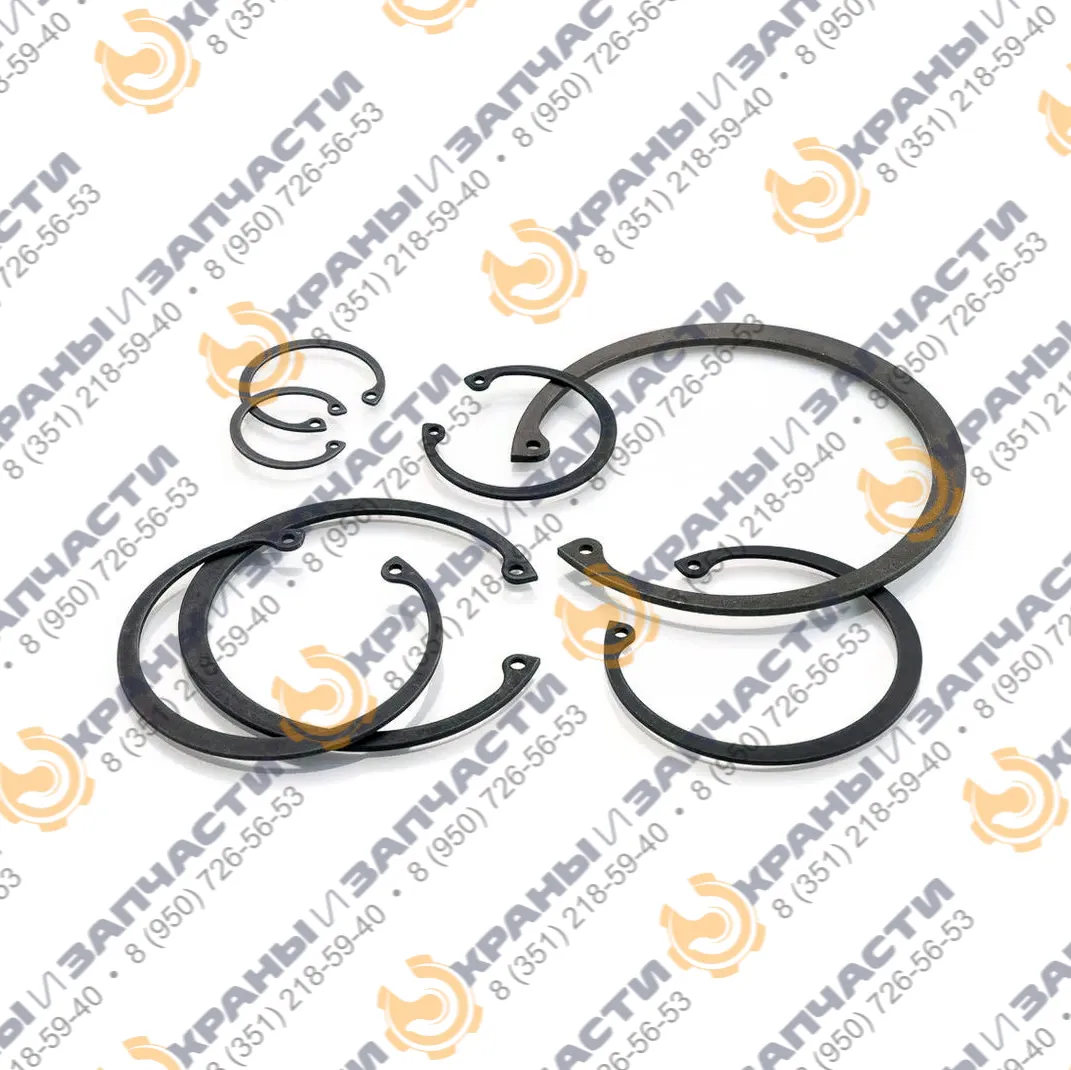

Стопорные кольца (комплект) для редуктор поворота У3515.42С.1.10 башенного крана
★ 4.9 оценки 46
Стопорные кольца (комплект) для редуктор поворота У3515.42С.1.10 башенного крана
поиск ID товара: 394760
от
3 000 ₽
доставка Доставка по России, в РБ, KZ
В наличии
Насос гидравлический шиберный С 12-54 редуктора поворота У3515
★ 4.9 оценки 46
Насос гидравлический шиберный С 12-54 редуктора поворота У3515
поиск ID товара: 394759
Цена по запросу
доставка Доставка по России, в РБ, KZ
В наличии

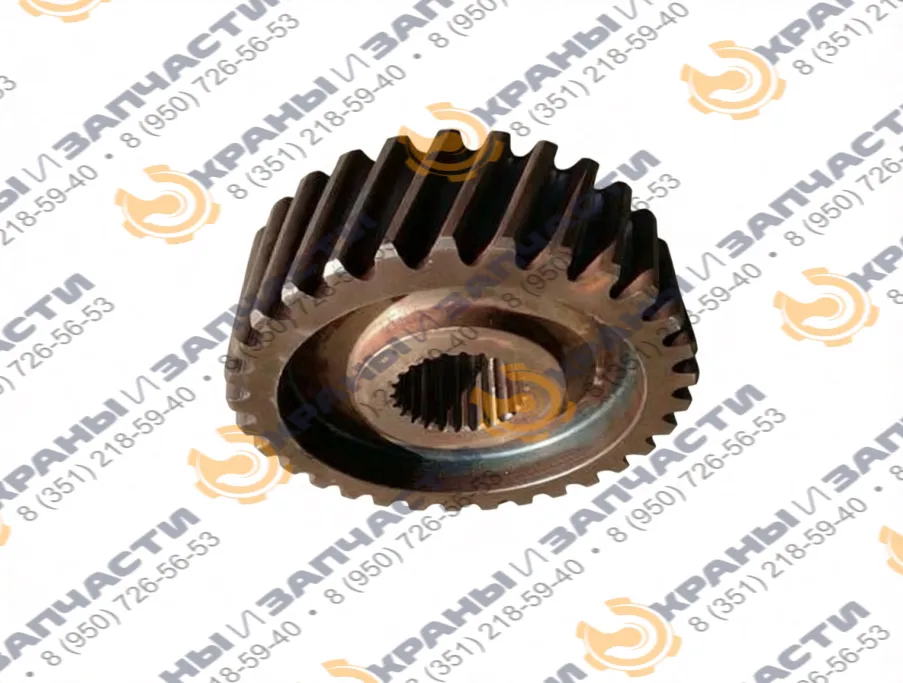

Колесо зубчатое У3515.42Р.10.006, m=6 z=42 (i=134) редуктора
★ 4.9 оценки 46
Колесо зубчатое У3515.42Р.10.006, m=6 z=42 (i=134) редуктора
поиск ID товара: 394758
от
19 500 ₽
доставка Доставка по России, в РБ, KZ
Товары 1 - 20 из 37
 Начало | Пред. | 1 2 | След. | Конец

на нашем сайте или вы можете отправить заявку на электронную почту , либо позвонить по номеру телефона:

Вы можете позвонить нам:

8 (351) 218-59-40

Вы можете нам написать:

Иконка почты mail@kranzapchasti.ru

Мы находимся по адресу:

г. Челябинск, ул. Сормовская 30А,
офис 313, этаж 3

Политика конфиденциальности

© 2025 ООО “Авто-Альянс”
