Редукторы коническо-цилиндрические КЦ-1

Редукторы коническо-цилиндрические КЦ1 – механические устройства с конической и цилиндрической зубчатыми передачами для изменения скорости и крутящего момента. Применяются в машиностроении, например, в транспортерах и упаковочном оборудовании, где важна компактность.

Основные технические характеристики

Наименование технических характеристик	Типоразмер редуктора
Наименование технических характеристик	КЦ1-200	КЦ1-250	КЦ1-300	КЦ1-400	КЦ1-500
Передаточные числа	6,3; 10; 14; 20; 28
Допускаемая консольная нагрузка на тихоходном валу, Н	5100	7000	12000	18000	25000
Номинальный крутящий момент на выходном валу, Н.м	520	1200	2100	5300	9000
КПД	0,94
Масса, кг	185	320	405	980	1740

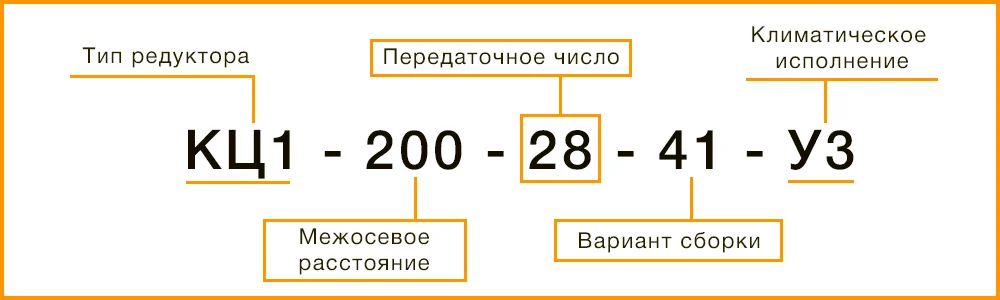

Расшифровка маркировки редуктора КЦ1

КЦ1 – тип редуктора
200 – межосевое расстояние
28 – передаточное число
41 – вариант сборки
У3 – климатическое исполнение

Варианты сборки редуктора

Габаритные и присоединительные размеры

Редуктор	A_wт	A	A₁	B	H	H₁	h	h₁	L	L₁	L₂	L₃	L₄	d	п
Редуктор КЦ1-200	200	375	250	300	435	225	20	-	900	480	85	460	255	17	4
Редуктор КЦ1-250	250	480	325	375	515	265	25	-	1170	600	120	625	317,5	21	4
Редуктор КЦ1-300	300	545	350	450	607	315	25	-	1275	680	120	625	383	21	6
Редуктор КЦ1-400	400	810	450	526	705	320	35	95	1705	930	212	848	458	25	8
Редуктор КЦ1-500	500	990	550	630	877	400	40	100	2085	1160	250	1030	550	32	8

Присоединительные размеры быстроходного вала (конический)

Редуктор	d	d₁	l	l₁	b	t
Редуктор КЦ1-200	40	М24х2,0	110	82	10	20,9
Редуктор КЦ1-250	50	М36х3,0	110	82	12	26
Редуктор КЦ1-300	50	М36х3,0	110	82	12	26
Редуктор КЦ1-400	60	М42х3,0	140	105	16	31,4
Редуктор КЦ1-500	90	М64х4,0	170	130	22	46,8

Присоединительные размеры быстроходного вала редуктора КЦ1

Присоединительные размеры тихоходного вала (цилиндрический)

Редуктор	d	l	b	t
Редуктор КЦ1-200	45	80	14	48,5
Редуктор КЦ1-250	55	110	16	59
Редуктор КЦ1-300	70	140	20	74,5
Редуктор КЦ1-400	90	170	25	95
Редуктор КЦ1-500	110	210	28	116

Присоединительные размеры тихоходного вала редуктора КЦ1

Присоединительные размеры валов в виде зубчатой муфты

Редуктор	b	d	d₁	L	l	l₁	m	z
Редуктор КЦ1-200	20	126	80	219	14	45	3	40
Редуктор КЦ1-250	25	150	90	267	14	48	3	48
Редуктор КЦ1-300	25	174	110	325	14	55	3	56
Редуктор КЦ1-400	35	232	140	370	14	60	4	56
Редуктор КЦ1-500	35	232	140	422	14	60	4	56
