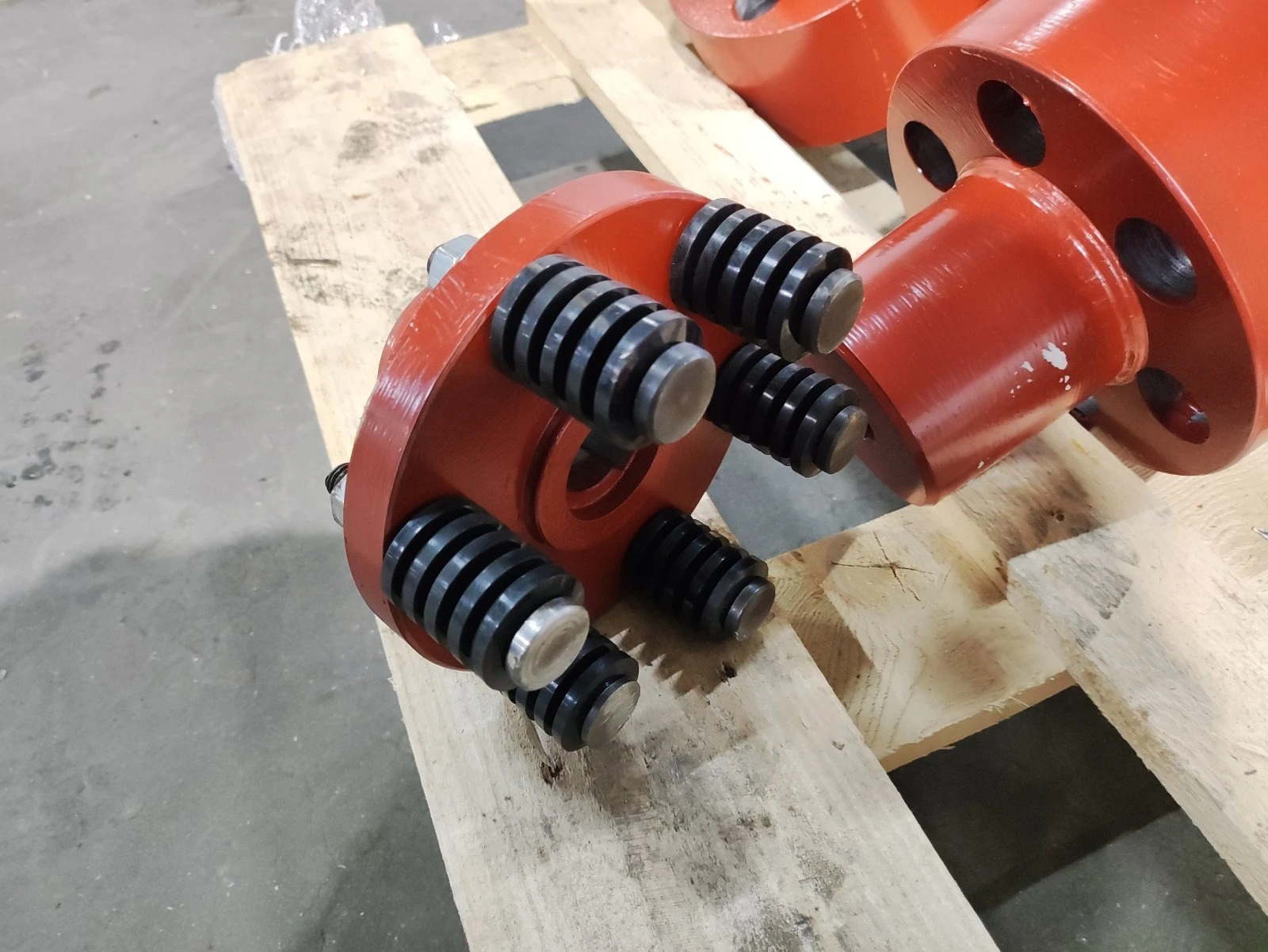

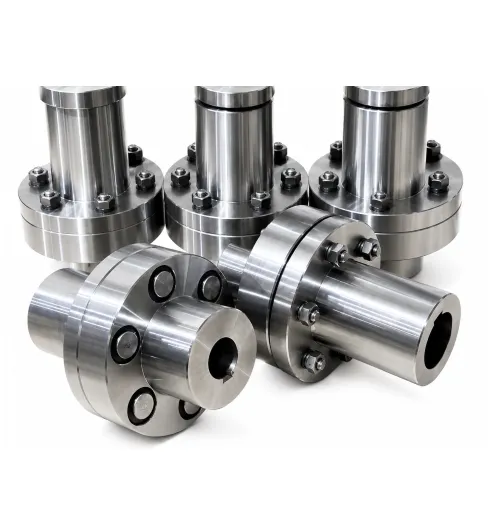

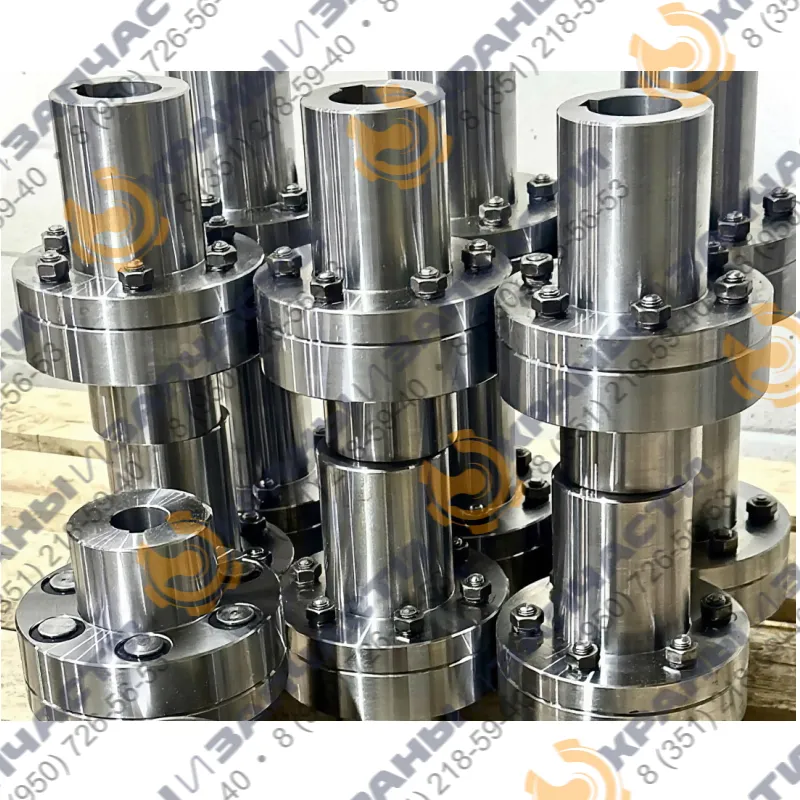

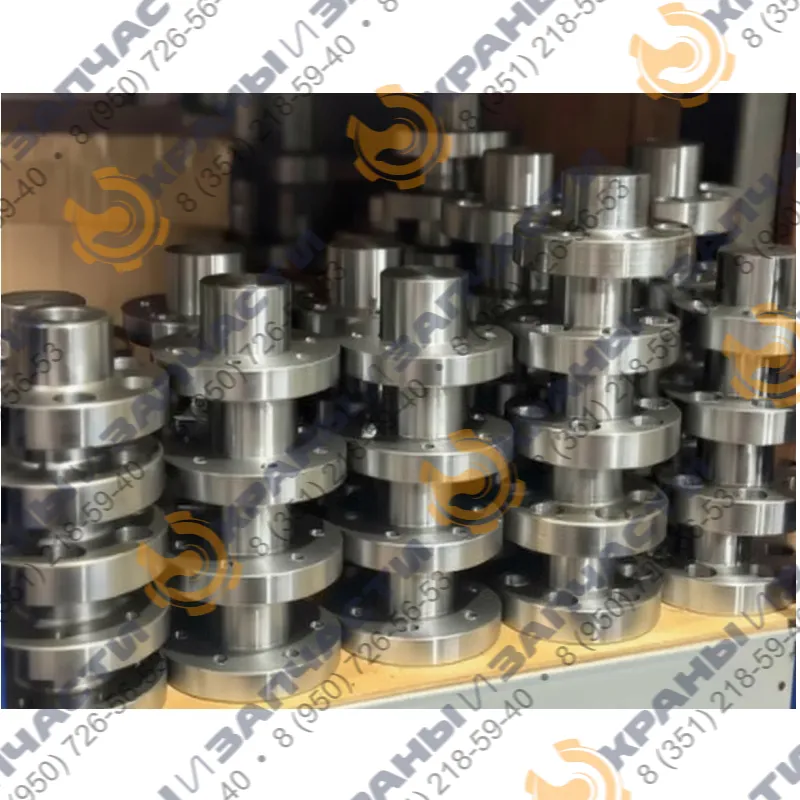

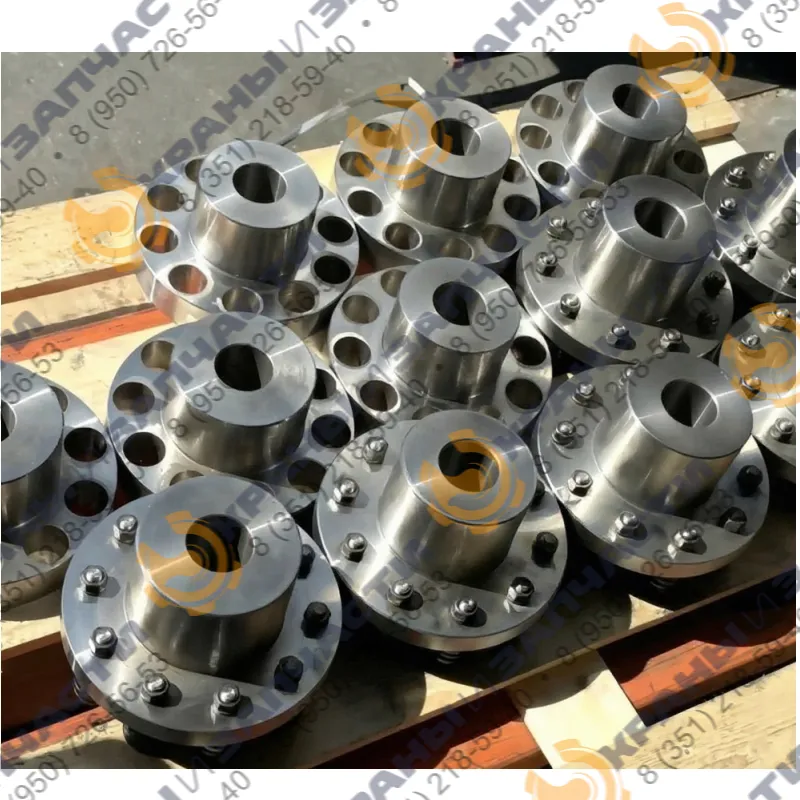

Изготовление муфт упругих втулочно-пальцевых (МУВП)

Упругая втулочно-пальцевая муфта (МУВП) назначение и особенности

Упругая втулочно-пальцевая муфта (МУВП) предназначена для передачи крутящего момента между механизмами, обеспечивая надежное соединение валов. Она эффективно компенсирует их смещение, снижает динамические нагрузки и сглаживает вибрации, возникающие в процессе работы.

Муфты этого типа широко используются в различных отраслях благодаря своей универсальности и способности работать в условиях нестабильной нагрузки: в трансмиссиях транспортных средств (включая козловые, башенные и мостовые краны, а также другую спецтехнику), в электрических приводах промышленных станков и механизмов, в насосном оборудовании и энергетических установках.

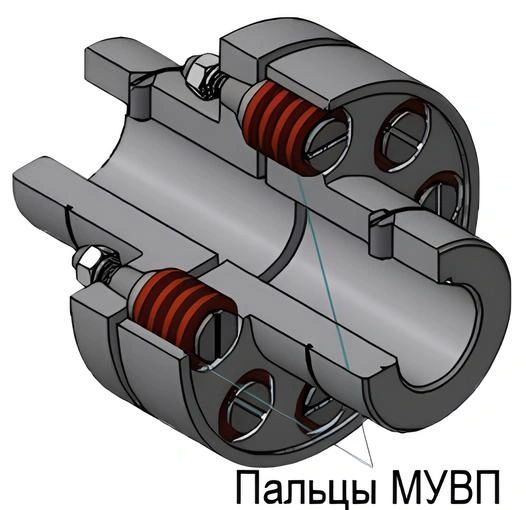

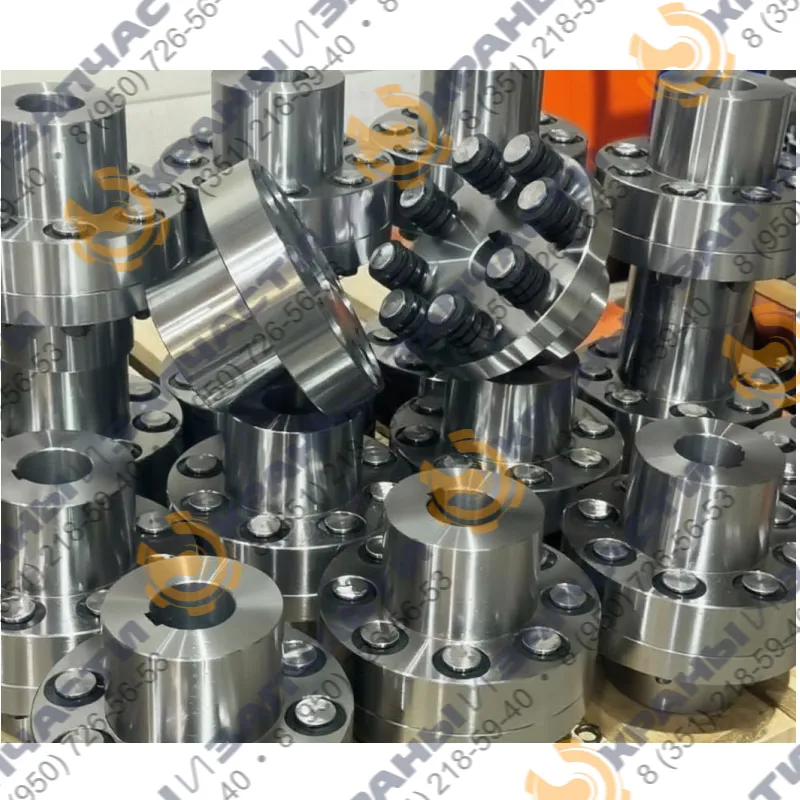

Конструкция муфты МУВП

Конструкция муфты включает несколько ключевых элементов, обеспечивающих ее функциональность:

Втулка - основной компонент, который монтируется на соединяемые валы.
Две полумуфты с коническими или цилиндрическими отверстиями для фиксации на валах.
Упругие пальцы, установленные в отверстиях одной из полумуфт, обеспечивающие гибкость соединения.
Резиновые кольца или втулки, расположенные на пальцах для дополнительной амортизации.

Полумуфты и пальцы обычно изготавливаются из высокопрочной стали (например, марки 45). В некоторых случаях применяются алюминиевые сплавы или другие материалы, в зависимости от условий эксплуатации.

Принцип работы

Функционирование муфты МУВП основано на упругости ее элементов. При вращении валов с разной скоростью или под воздействием нагрузки возникает угловое смещение. Упругие пальцы деформируются, поглощая это смещение, что обеспечивает плавную передачу крутящего момента и защиту механизма от перегрузок.

Условные обозначения

Муфты МУВП маркируются по ключевым параметрам:

Т_кр	Номинальный крутящий момент (Н·м).
d	Диаметр посадочных отверстий втулок или полумуфт (мм).

Исполнение втулок:

Цилиндрические отверстия для длинных концов валов (ГОСТ 12080).
Цилиндрические отверстия для коротких концов валов (ГОСТ 12080).
Конические отверстия для длинных концов валов (ГОСТ 12081).
Конические отверстия для коротких концов валов (ГОСТ 12081).

Примеры обозначений:

МУВП-11-4000-85-1У3: муфта с крутящим моментом 4000 Н·м, диаметром отверстий 85 мм, исполнением 1, климатическим исполнением У, категорией размещения 3.

МУВП-7-500-40-1-45-4У3: муфта с крутящим моментом 500 Н·м, втулками с отверстиями 40 мм (исполнение 1) и 45 мм (исполнение 4), климатическим исполнением У, категорией размещения 3.

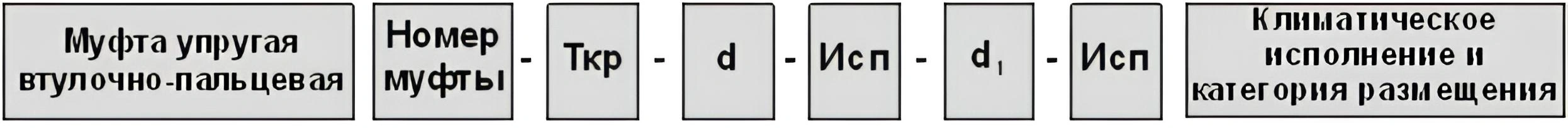

Муфта

упругая втулочно-пальцевая

Номер муфты

типоразмер изделия

Tкр

номинальный крутящий момент

диаметр

Исп

исполнение втулки

диаметр

Исп

исполнение втулки

Климатическое исполнение

и категория размещения

Технические характеристики

Муфты МУВП выпускаются в различных типоразмерах, что позволяет подобрать подходящий вариант под конкретные условия эксплуатации.

Крутящий момент

6,3–16 000 Н·м

Диапазон номинальных значений по типоразмерам.

Диаметр валов

9–180 мм

По рядам d/d1 (см. таблицу типоразмеров).

Температура эксплуатации

–30…+90 °C

Рекомендуемый диапазон рабочей температуры.

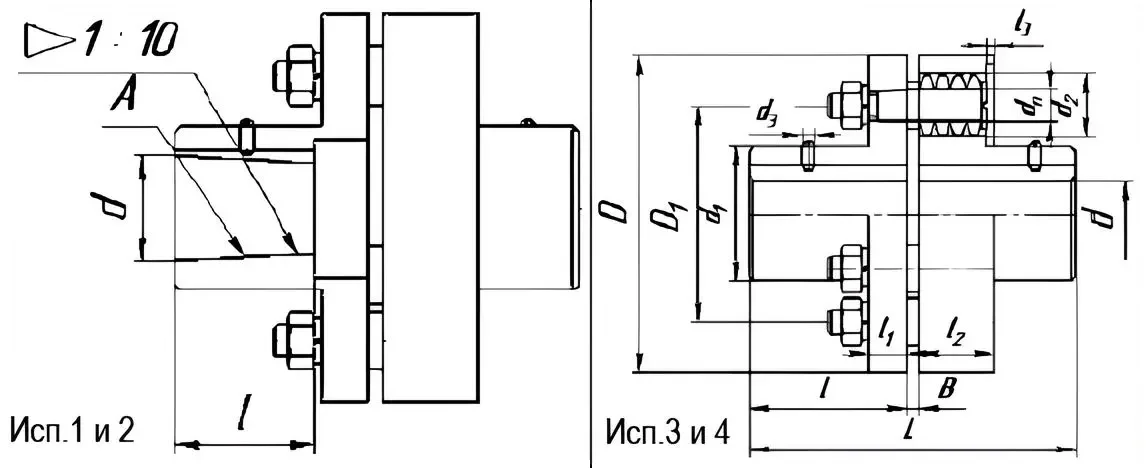

Муфта упругая втулочно-пальцевая - чертеж

Муфта упругая втулочно-пальцевая - исполнения

Муфта	Момент, Н·м	d/d1 (Ряд 1)	d/d1 (Ряд 2)	D макс	L1	L2	L3	L4	I1	I2	I3	I4	Об/с макс
МУВП 1	6,3	9-11	-	71	43-49	43	43-49	-	20-23	20	13-16	-	147
МУВП 2	16	12-16	-	75	63-83	53-59	63-83	59	30-40	25-28	20-30	18	127
МУВП 3	31,5	16-18	19	90	84	60	84	60	40	28	30	18	106
МУВП 4	63	20-22	24	100	104	76	104	76	50	36	38	24	95
МУВП 5	125	25-28	30	120	125-165	89-121	125-165	89-121	60-80	42-58	44-60	26-38	77
МУВП 6	250	32-45	35-42	140	165-225	121-169	165-225	121-169	80-110	58-82	60-85	38-56	63

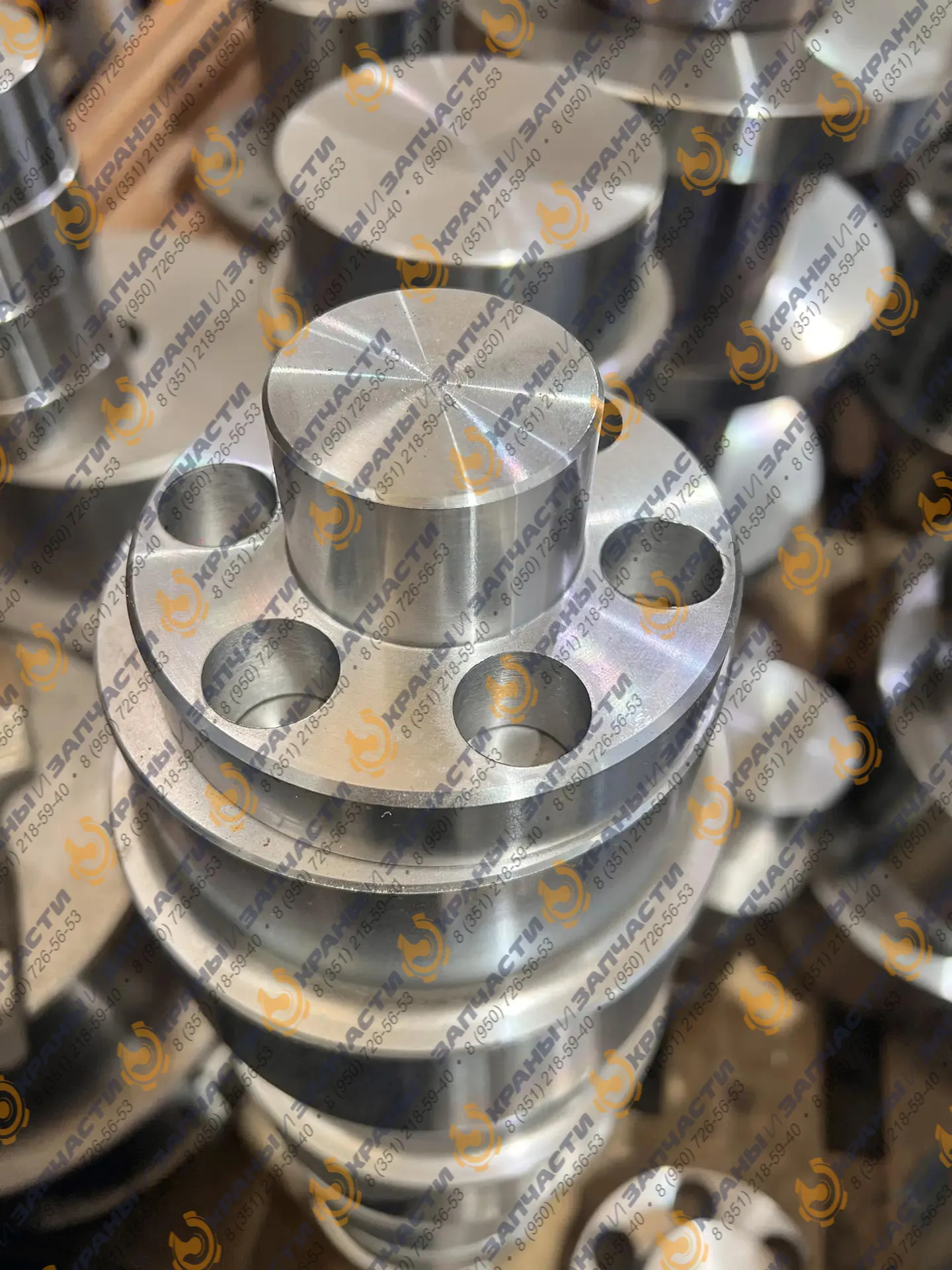

МУВП 7	500	40-45	42	170	225	169	225	169	110	82	85	56	60
МУВП 8	710	45-56	48-55	190	226	170	226	170	110	82	85	56	50
МУВП 9	1000	50-63	55-70	220	226-286	170-216	226-286	170-216	110-140	82-105	85-107	56-72	48
МУВП 10	2000	63-90	65-85	250	288-348	218-268	288-348	218-268	140-170	105-130	107-135	72-95	38
МУВП 11	4000	80-90	85-95	320	350	270	350	270	170	130	135	95	30
МУВП 12	8000	100-125	120	400	432	342	432	342	210	165	170	125	24
МУВП 13	16000	125-180	120-150	500	435-615	345-495	435-615	345-495	210-300	165-240	170-245	125-185	19

Подбор муфты МУВП по параметрам

Укажите диаметр валов, крутящий момент и условия эксплуатации — подберём подходящий типоразмер и исполнение.

Масса: 0,58–308,11 кг. Частота вращения: до 147 с⁻¹.

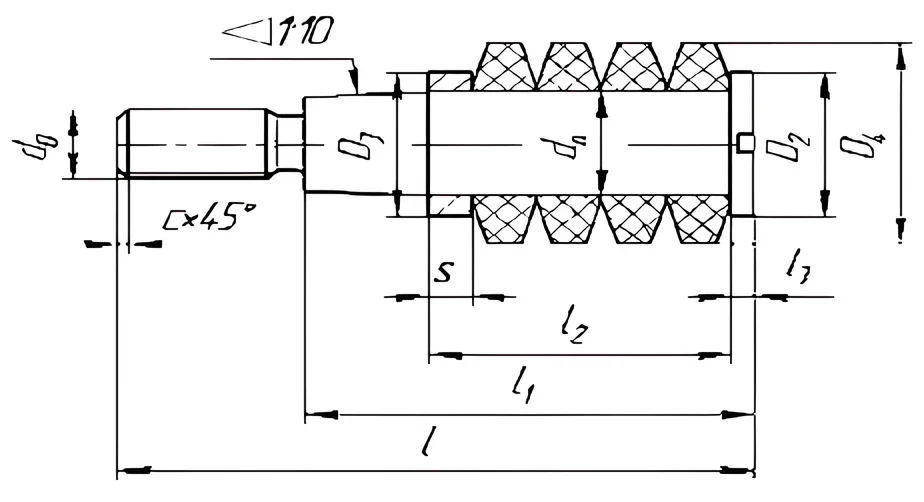

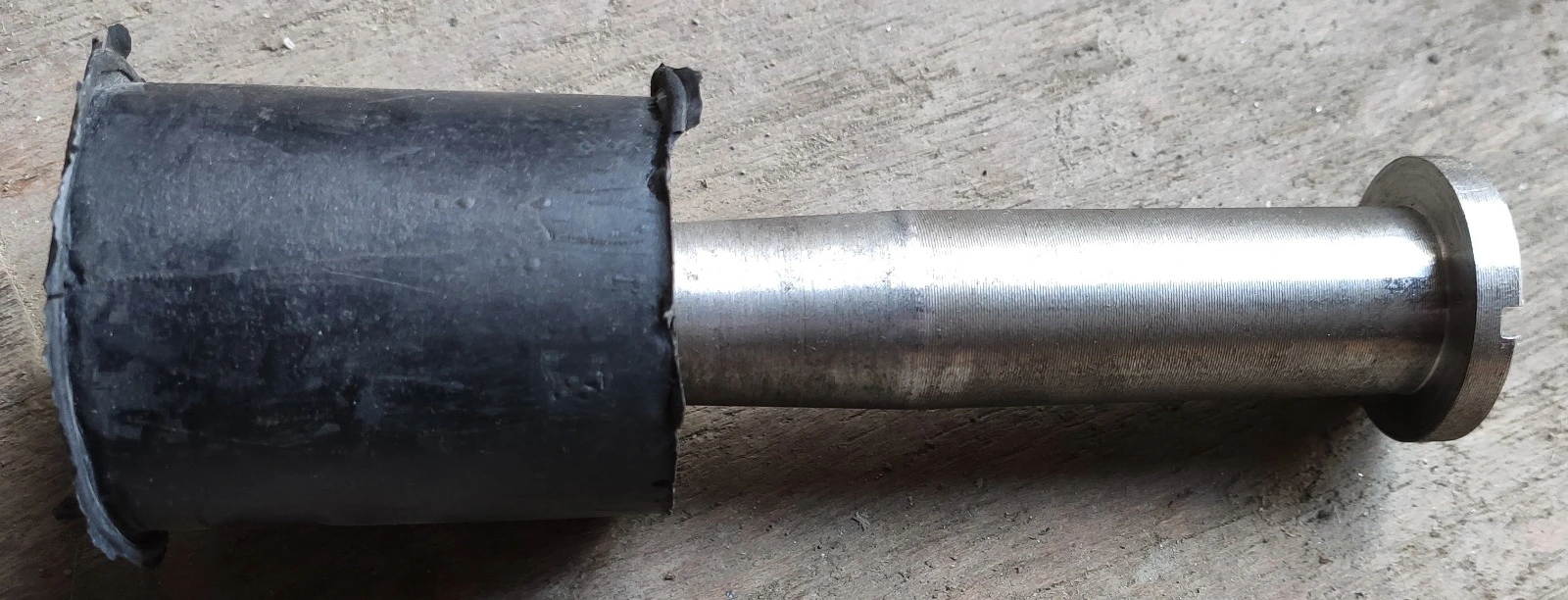

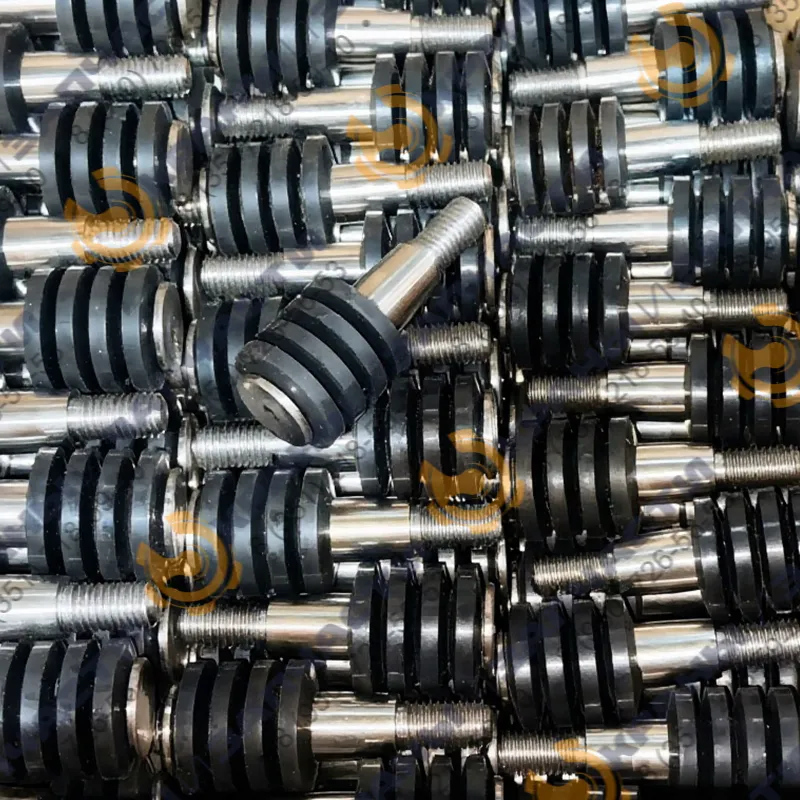

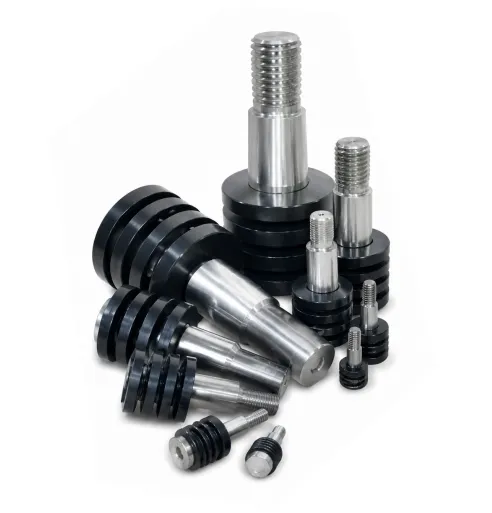

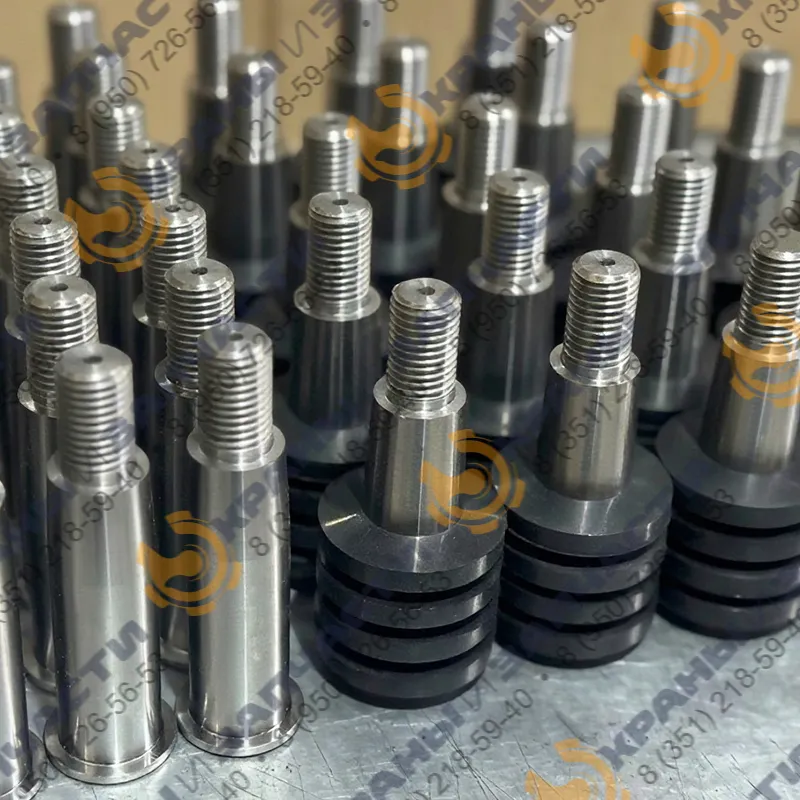

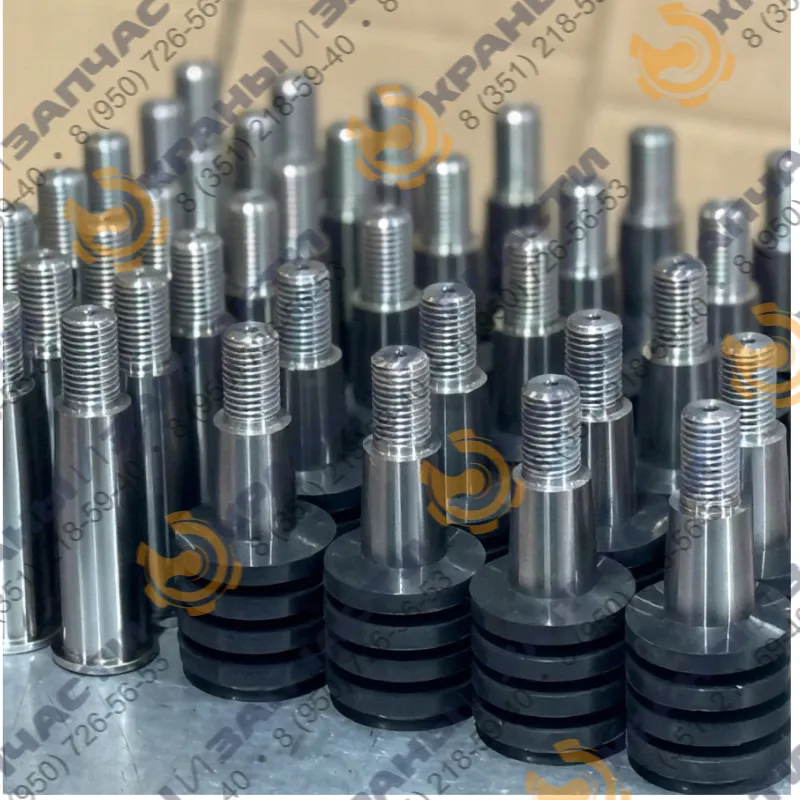

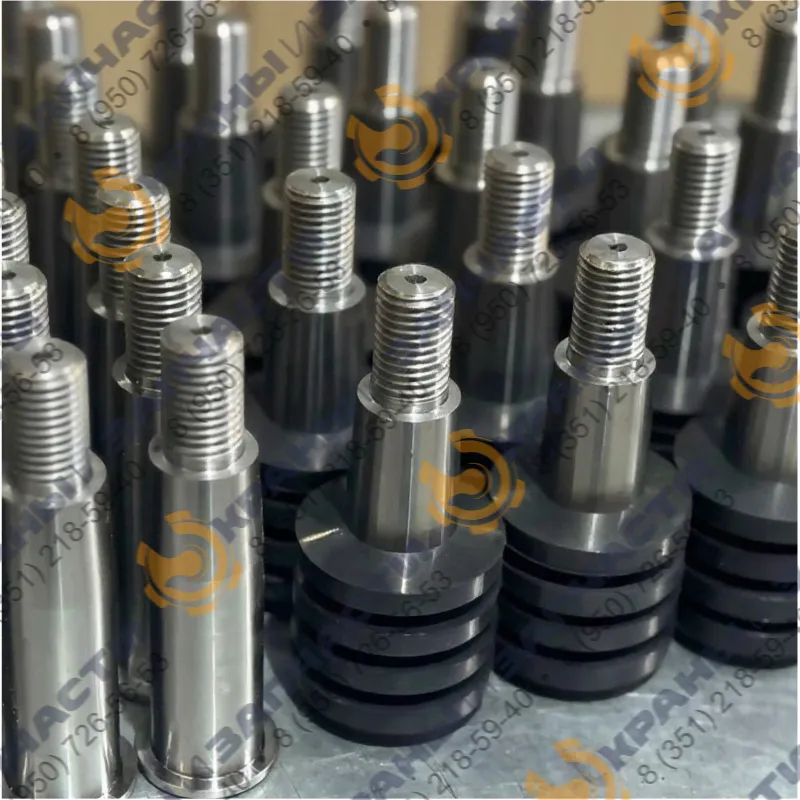

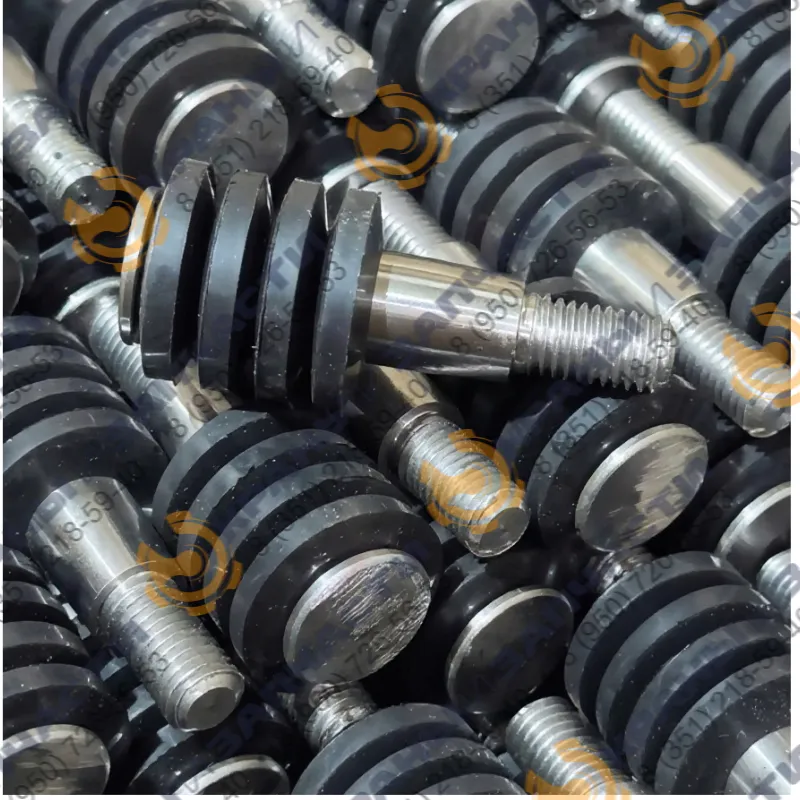

Палец МУВП

Палец МУВП является деталью муфты МУВП, осуществляющей соединение двух полумуфт и передающий крутящий момент от одной полумуфты другой. На пальцы надеваются упругие втулки или упругие кольца, которые позволяют компенсировать перекос и смещение валов. Пальцы МУВП изготавливаются в соответствии с ГОСТ 21424-93.

Пальцы											Втулки распорные		Втулки упругие
d2	D2	L	d0	l1	l2	l3	l4	h	b1	c	D3	s	d5	D1	l5	l6	t
8	12	21	M6	15	13	1,5	6	1	1,5	1	12	3	12	16	10	2,5	5
10	15	45	M8	30	19	2	8	1,5	2	1,6	15	4	14	19	15	2,5	5
14	20	66	M10	47	33	2	8	1,5	2	1,6	20	5	20	26	28	3,5	7
18	25	85	M12	62	42	3	8	2	3	1,6	25	6	25	35	36	4,5	9
24	32	106	M16	79	52	3	10	2	3	2	32	8	32	45	44	6	11

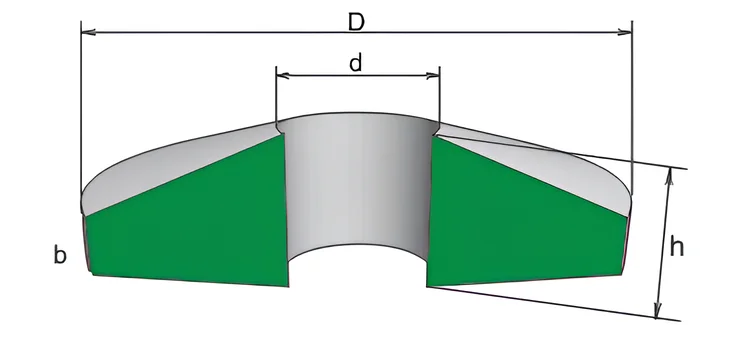

Кольца МУВП

Кольцо МУВП - резиновый компонент, используемый для соединения соосных валов, передачи крутящего момента между ними или между валом и связанной деталью, а также для снижения динамических нагрузок; может применяться в сочетании с втулкой.

Тип колец МУВП	Размер: D x d x h x b (мм)
К1	19 х 10 х 5 х 2.5
К2	27 х 14 х 7 х 3.5
К3	35 х 18 х 9 х 4.5
К4	45 х 24 х 11 х 6.0
К5	56.5 х 30 х 14 х 7.5
К6	70.5 х 38 х 18 х 9.5
К7	86.5 х 45 х 22 х 11.5

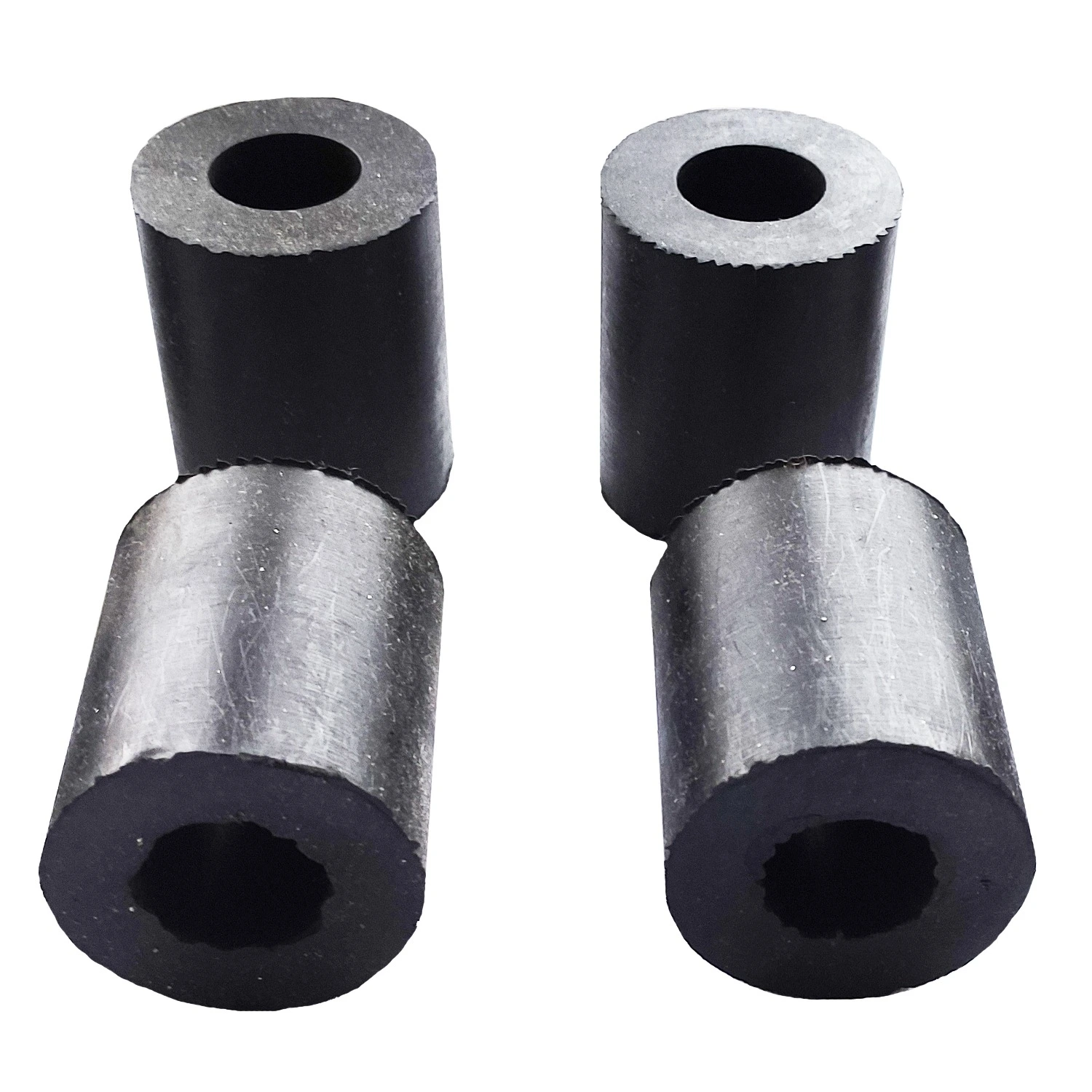

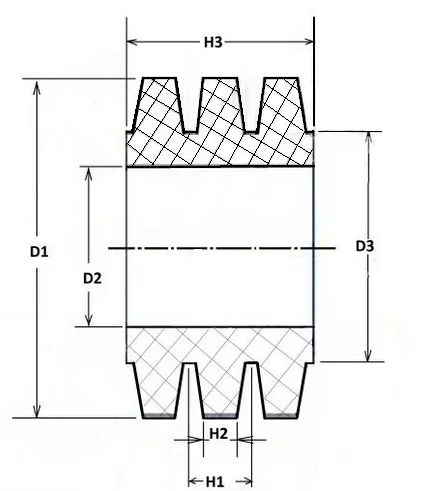

Втулки МУВП

Втулка МУВП - резиновый элемент, широко используемый в разнообразных механических системах и агрегатах для обеспечения гибкости и амортизации при передаче крутящего момента; при этом стоит отметить, что втулки, как правило, изготавливаются на заказ, из-за чего их размеры не стандартизированы.

Тип Втулки	Размер: D x d x h (мм)
К1	19 х 10 x 15
К2	14 x 27 х 28
К3	18 х 36 х 36
К4	24 х 45 х 44
К5	30 х 56.5 х 56
К6	38 х 70.5 х 72
-	24 x 38 x 65
-	24 x 40 x 40
-	29 x 48.5 x 50
-	35 x 58 x 50
-	45 x 68 x 60
-	50 x 78.5 x 70

Преимущества и особенности выбора муфт МУВП

Упругие муфты МУВП обладают рядом достоинств, которые делают их востребованными в промышленности:

Гибкость соединения: эффективное сглаживание угловых и радиальных смещений валов.
Амортизация нагрузок: снижение вибраций и ударных воздействий, что защищает оборудование.
Простота эксплуатации: легкость установки и минимальные требования к обслуживанию.
Долговечность: высокая надежность при соблюдении условий эксплуатации.

Особенности выбора

При подборе муфты МУВП важно учитывать:

Характеристики соединяемых валов (диаметр, тип отверстий).
Условия эксплуатации (температура, влажность, нагрузки).
Требуемый крутящий момент и частоту вращения.
Необходимость регулярной проверки целостности резиновых колец (втулок), так как при износе не слышно шума, что может привести к повреждению муфты.

Муфты изготавливаются в соответствии с ГОСТ 21424-93, что гарантирует их качество и долговечность. При необходимости возможно производство муфт с нестандартными параметрами для специфических задач.
