Изготовление валов-шестерен по чертежам

Изготовление валов-шестерен

Компания "Краны и запчасти" специализируется на производстве валов для различных механизмов. Наша продукция применяется в редукторах, коробках передач и крановом оборудовании. Если вам нужен вал другого вида подробнее вы можете узнать про производство валов здесь.

Вал-шестерня особенности производства

Вал-шестерня — это деталь, объединяющая функции вала и шестерни, позволяющая передавать крутящий момент через зубчатую связь. Более подробно о ремонте редукторов, в которых применяются валы-шестерни, вы можете узнать здесь.

Конструктивные особенности вала-шестерни

Как и зубчатые колеса, вал-шестерня классифицируется по типу зубьев:

  • Прямозубая – вал-шестерня, в которой зубчатое колесо (шестерня) и вал объединены в единую конструкцию, а зубья шестерни расположены параллельно оси вращения вала
  • Косозубая – вал-шестерня, в которой зубчатое колесо (шестерня) и вал объединены в единую конструкцию, а зубья шестерни расположены под углом к оси вращения вала

По способу передачи вращения вал-шестерня бывает:

  • Цилиндрическая (передает вращение между параллельными валами)
  • Коническая (передает вращение между валами, расположенными под углом 90° относительно друг друга)

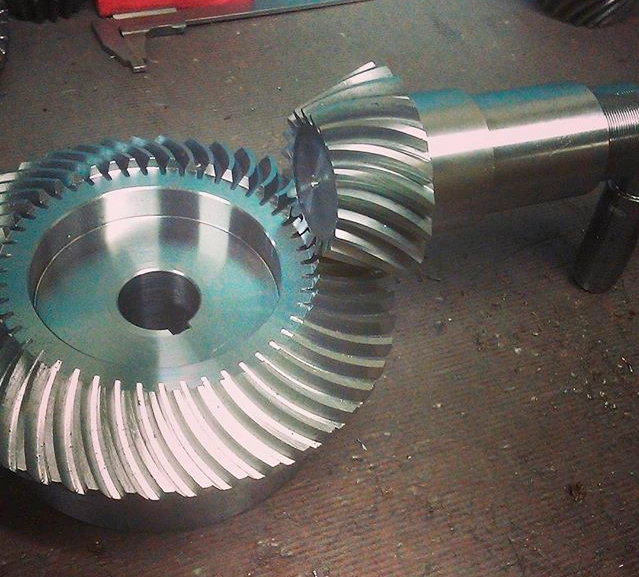

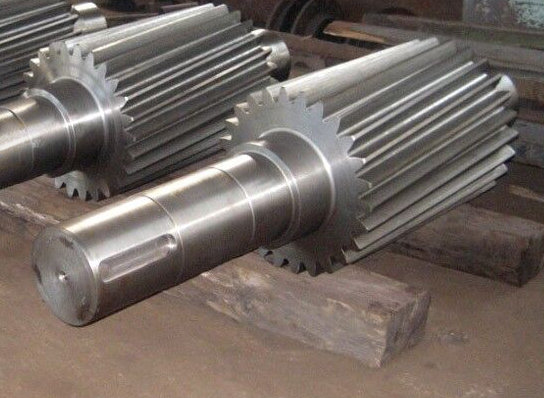

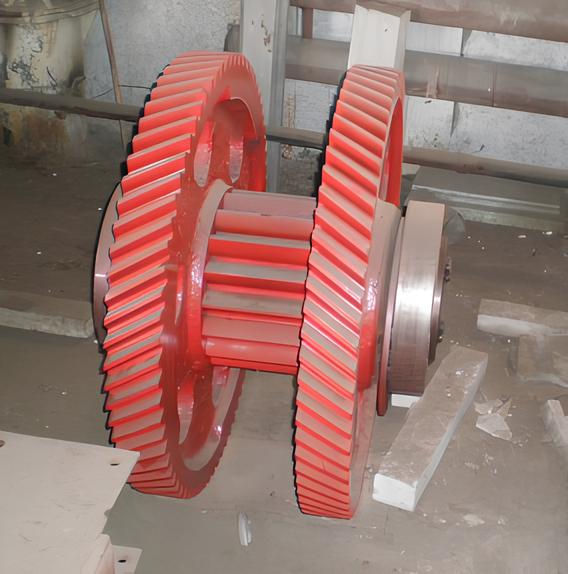

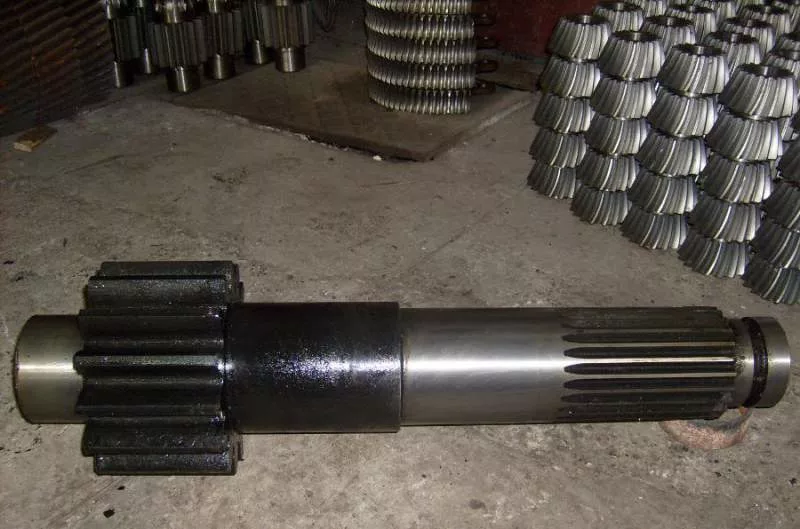

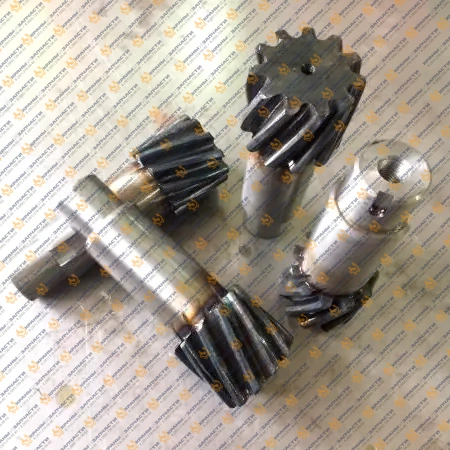

Прямозубая вал-шестерня с четкими геометрическими размерами Косозубая вал-шестерня с улучшенной передачей крутящего момента Коническая вал-шестерня для перекрестных осей Пример вал-шестерни

Технология производства вала-шестерни

Процесс изготовления вала-шестерни значительно сложнее, чем обычных шестерен и зубчатых колес:

  1. Изготовление заготовки
    • Подготовка материала (сталь ст.40х, ст.45)
    • Формирование вала с венцом под нарезку зубьев
  2. Механическая обработка
    • Токарная обработка до необходимых размеров
    • Фрезерование зубьев
  3. Термическая обработка
    • Высокочастотная закалка зубьев (ТВЧ) — процесс нагрева поверхности зубьев токами высокой частоты для повышения их прочности и износостойкости
    • Отпуск для достижения требуемых механических свойств
  4. Финальная обработка
    • Шлифование рабочих поверхностей в чистовую
    • Контроль геометрических размеров

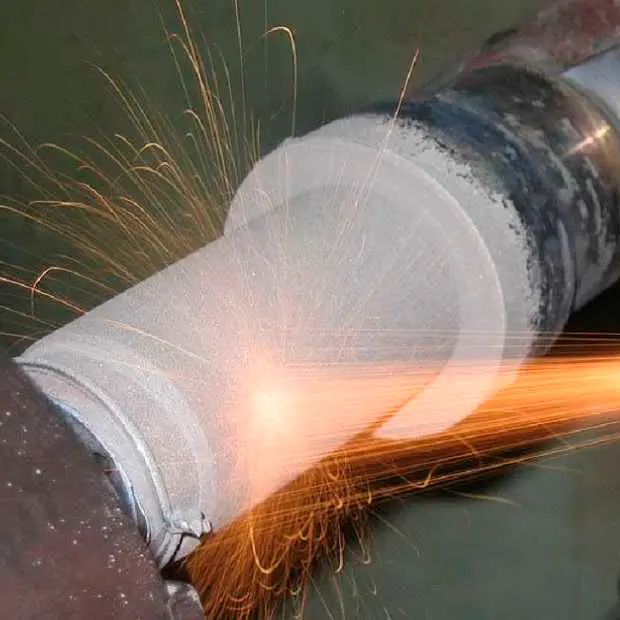

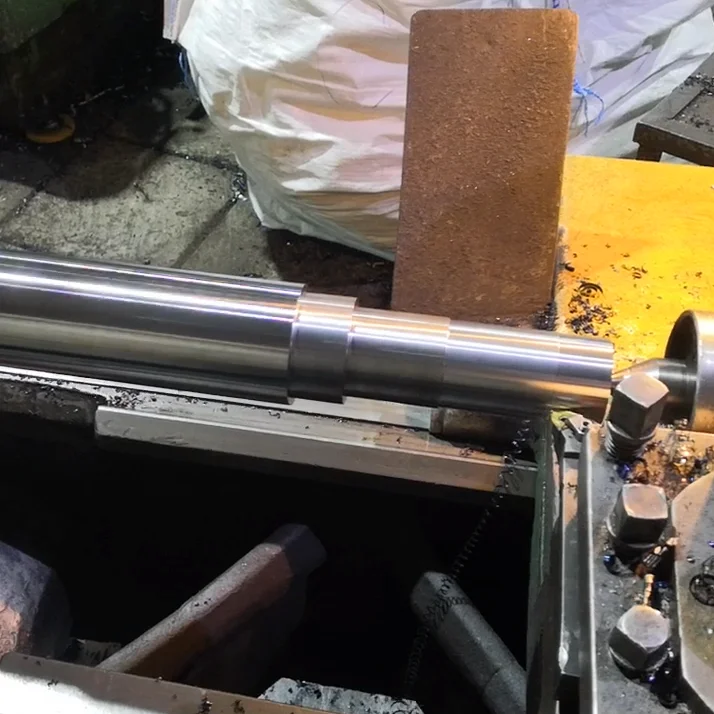

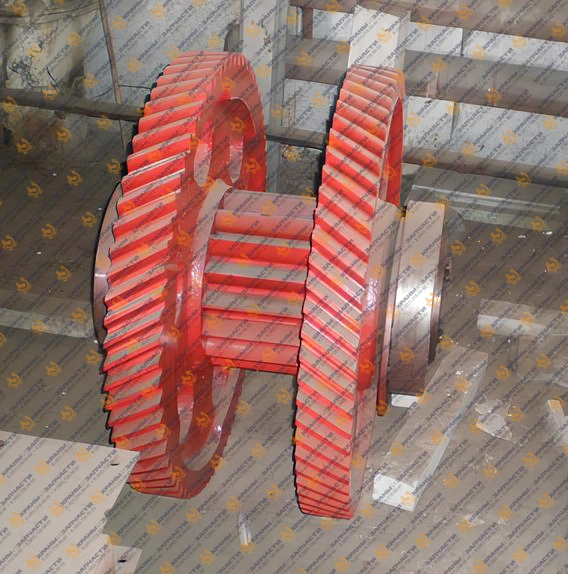

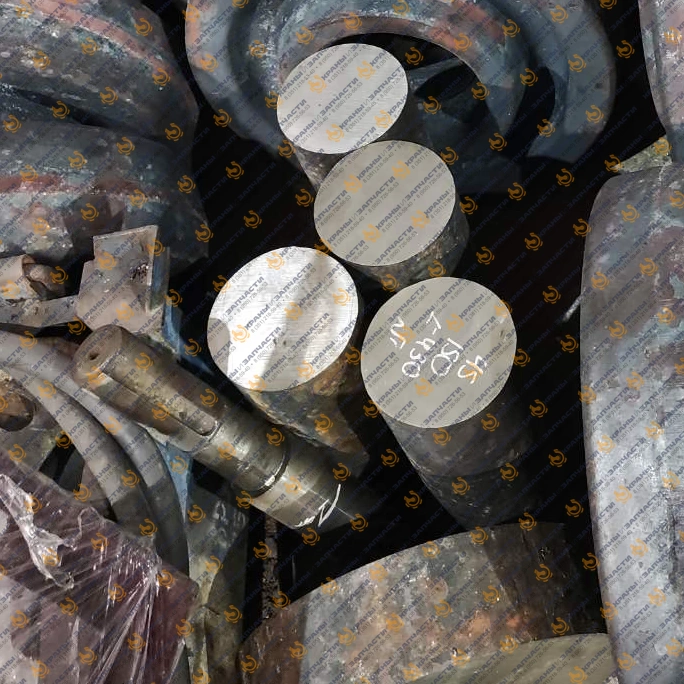

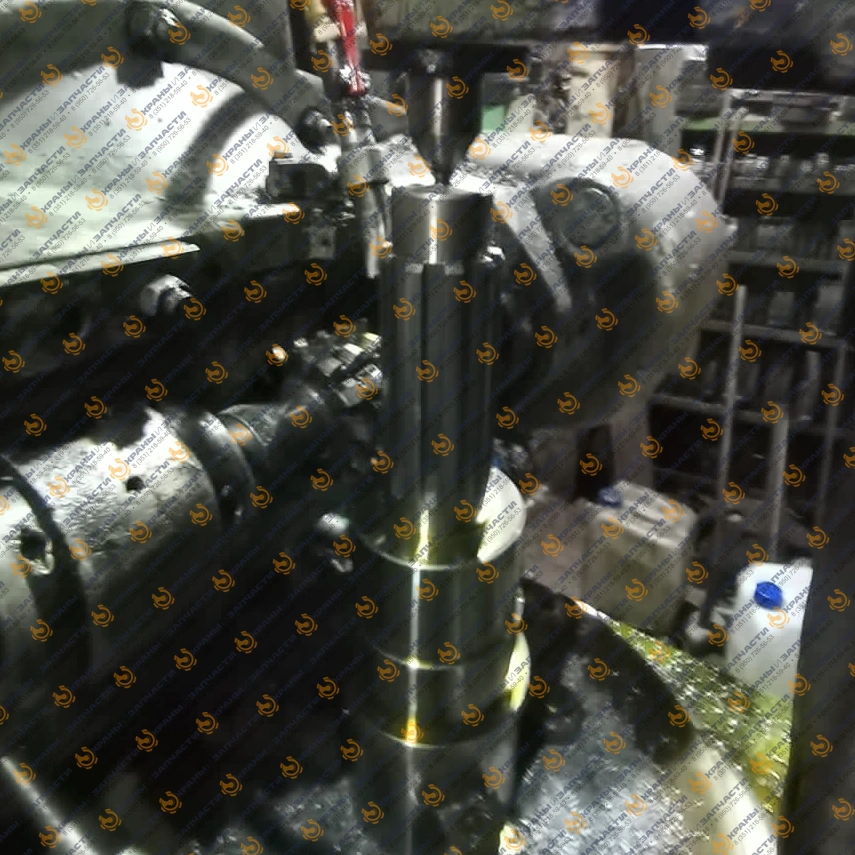

Этап термообработки вал-шестерни Механическая обработка зубьев вал-шестерни Заготовка для вал-шестерни Пример обработки вал-шестерни

Контроль качества вала-шестерни

После производства каждый вал-шестерня проходит строгий контроль:

  • Контроль размеров, включая наружный диаметр, модуль зуба и шаг, в соответствии с чертежом
  • Тестирование прочности, проверка наличия ТВЧ зубьев и соответствия количества единиц ТВЧ чертежу

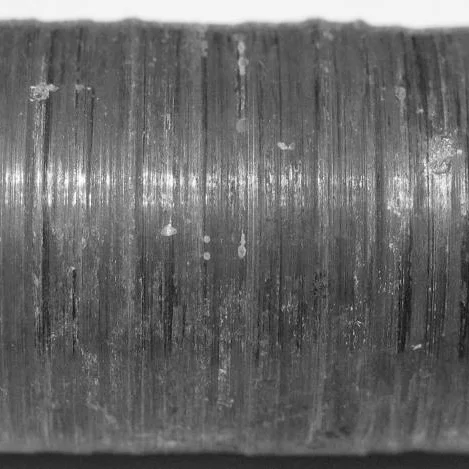

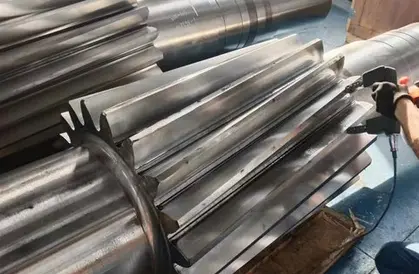

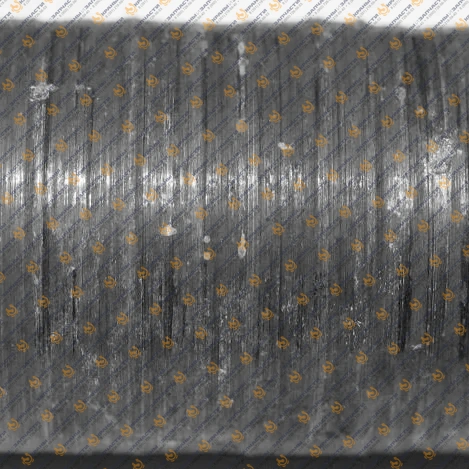

Износ поверхности вала-шестерни Тестирование прочности вал-шестерни Контроль качества вал-шестерни Тестирование вал-шестерни

Вал-шестерня признаки износа и дефектов

В процессе планово-предупредительного ремонта (ППР) проводится осмотр редукторов. В случае обнаружения следующих дефектов вал-шестерня подлежит замене:

  • Существенный износ зубьев (свыше 15–20% от начальной высоты) или их заострение
  • Появление трещин или деформаций
  • Скол зуба или его полное разрушение

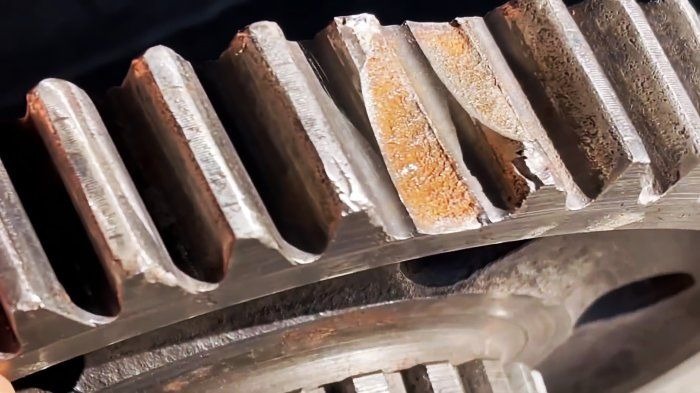

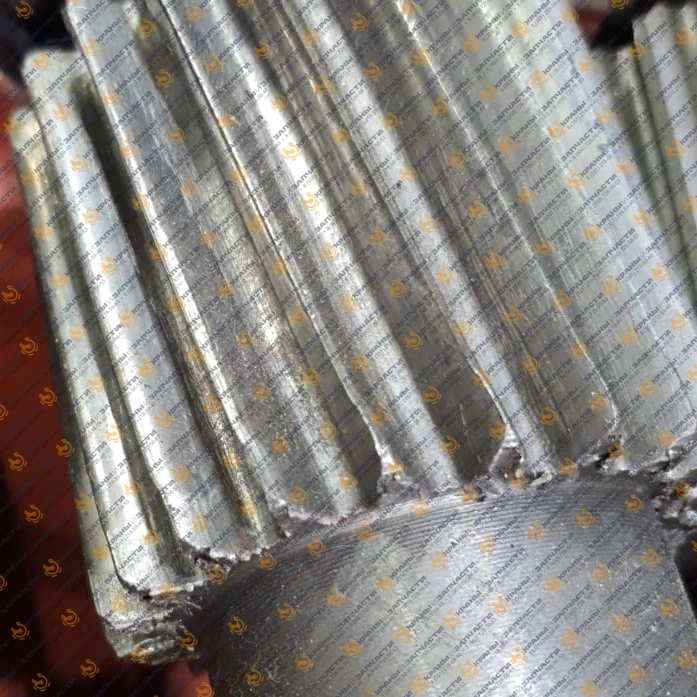

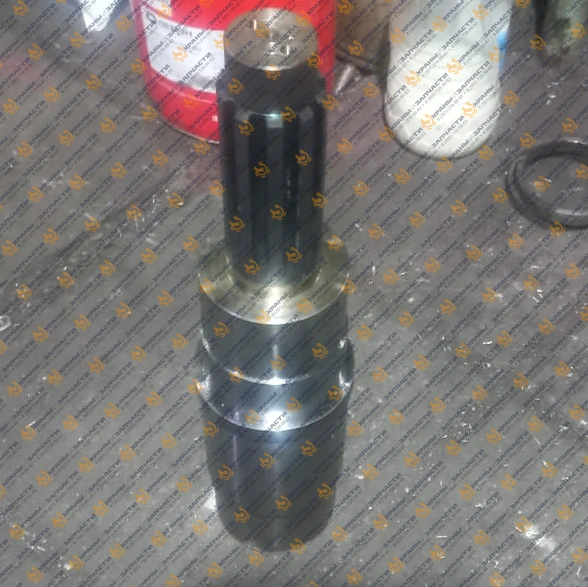

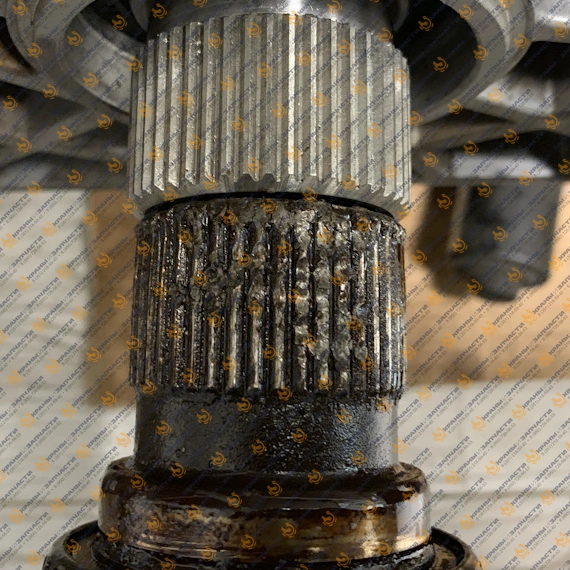

Износ зубьев вал-шестерни Вал-шестерня - износ шлицев Отлом зуба вала-шестерни Износ поверхности вала-шестерни

Если возникают проблемы с редукторами, куда устанавливается вал-шестерня, рекомендуем более подробно узнать о ремонте редукторов здесь.

Примеры готовых решений

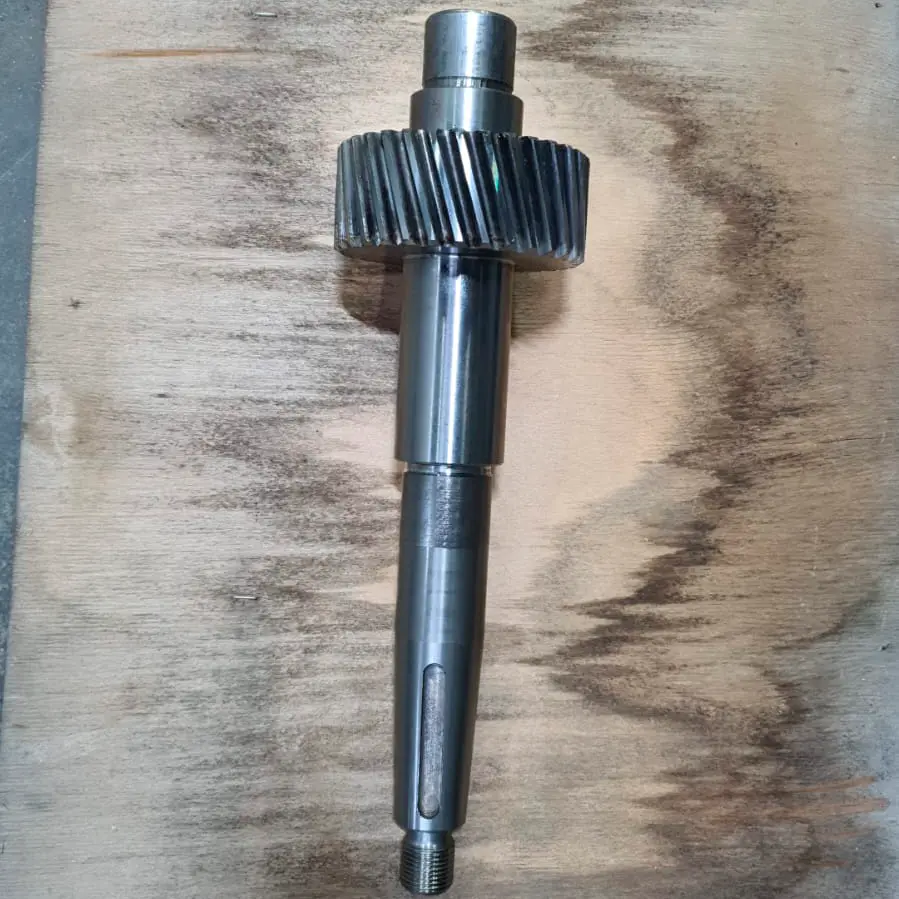

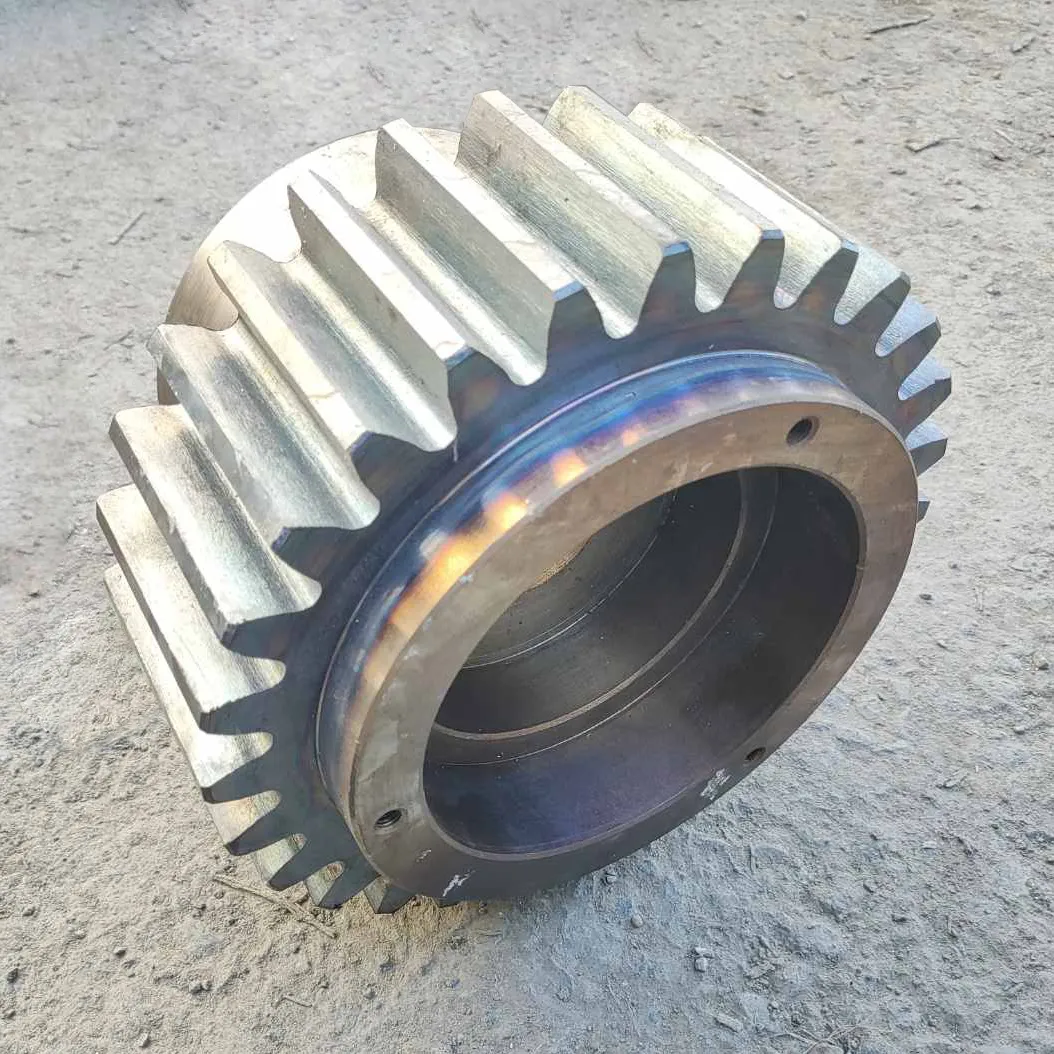

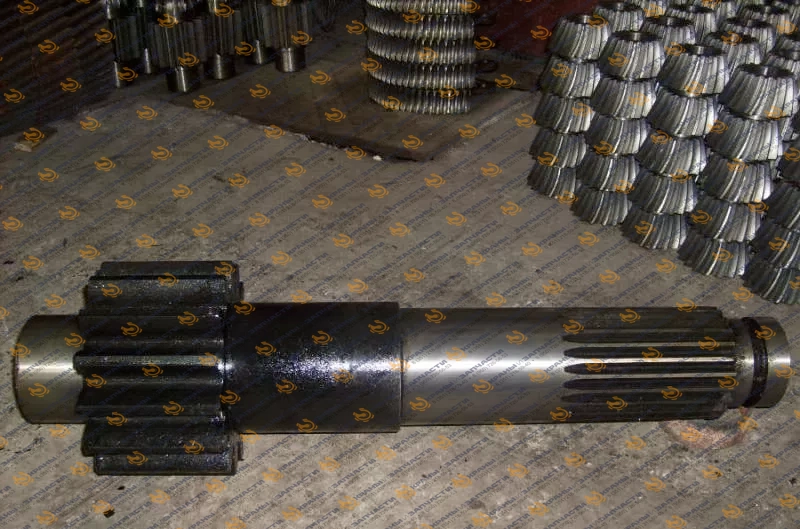

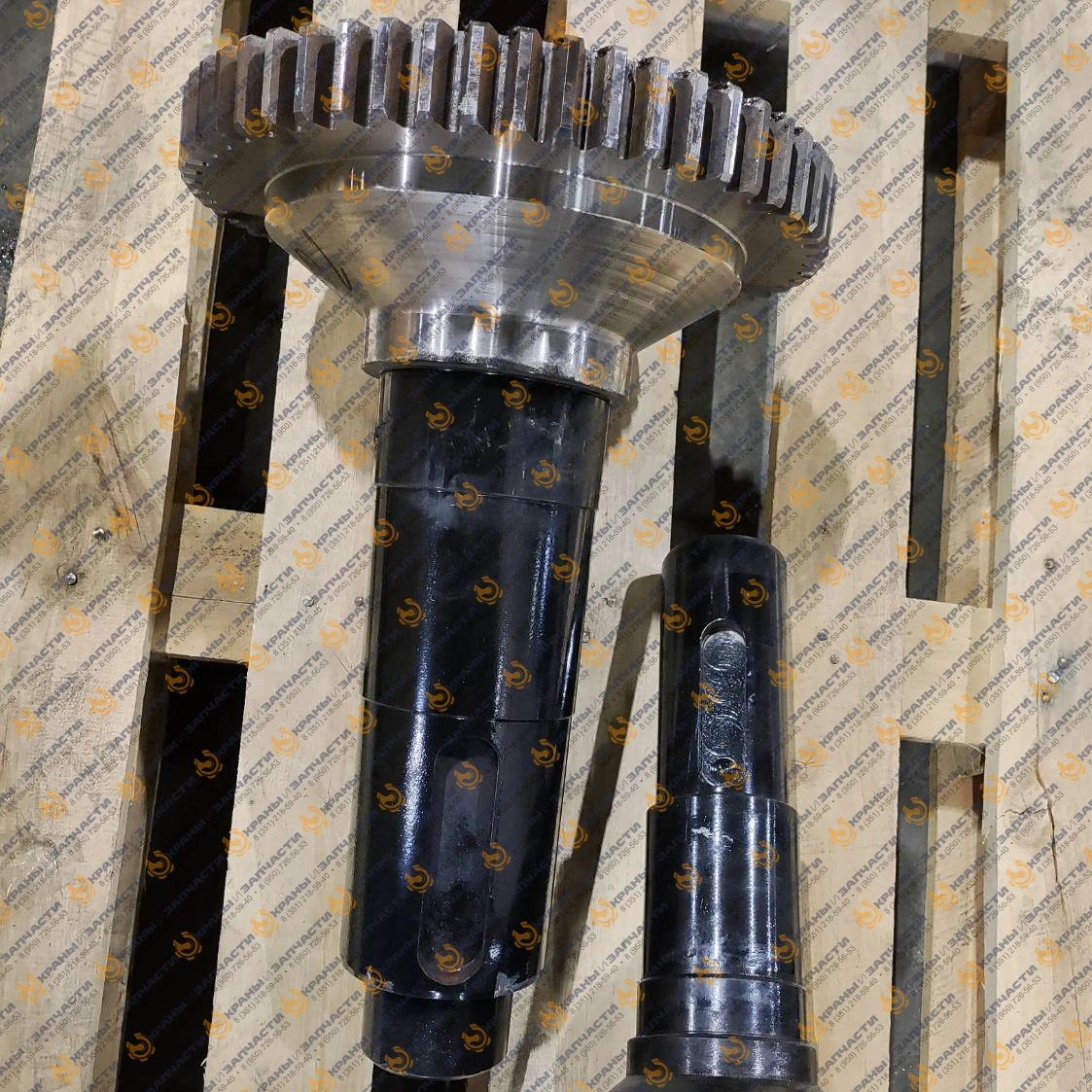

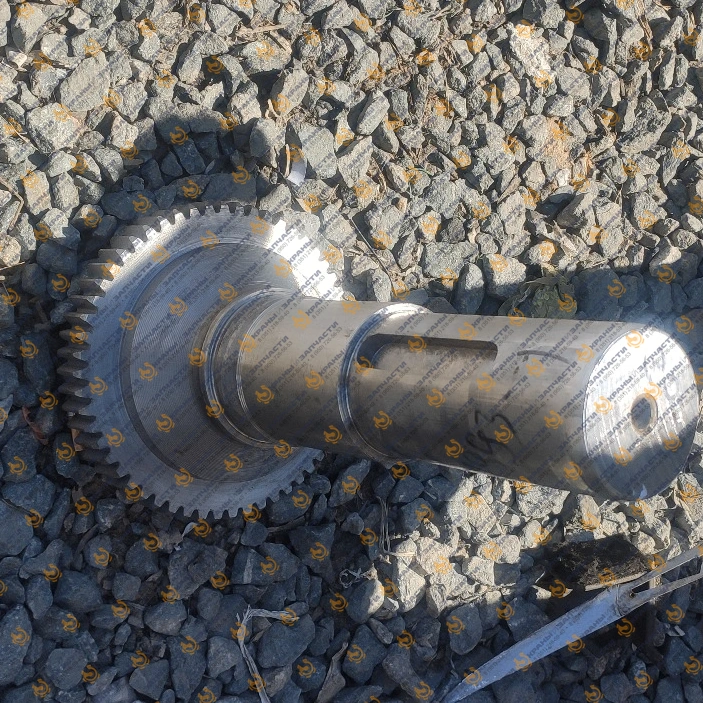

Готовая вал-шестерня после отменной обработки Высокоточная вал-шестерня Цилиндрическая вал-шестерня Вал-шестерня

Примеры валов-шестерней после производства:

  1. Вал-шестерня У35.605.00.063
    • Число зубьев: 36
    • Число шлицов: 10
    • Материал: Сталь 45
  2. Вал-шестерня ККС-12.5.32.02.03.00.001
    • Число зубьев: 27
    • Модуль зубьев: 8
    • Материал: Сталь 45

Компания "Краны и запчасти" предлагает производство вала-шестерни для различных механизмов. Специалисты обеспечивают полный цикл производства: от расчета и проектирования до контроля качества.
