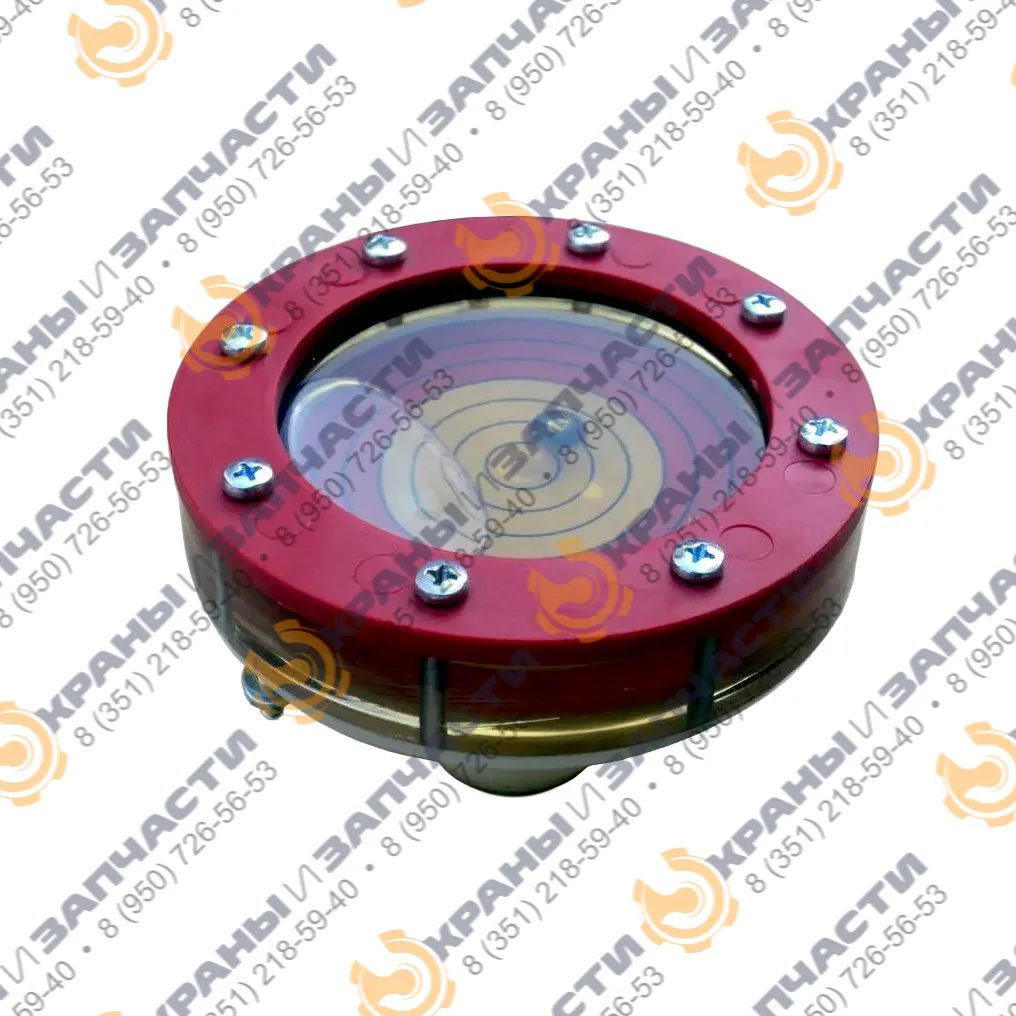

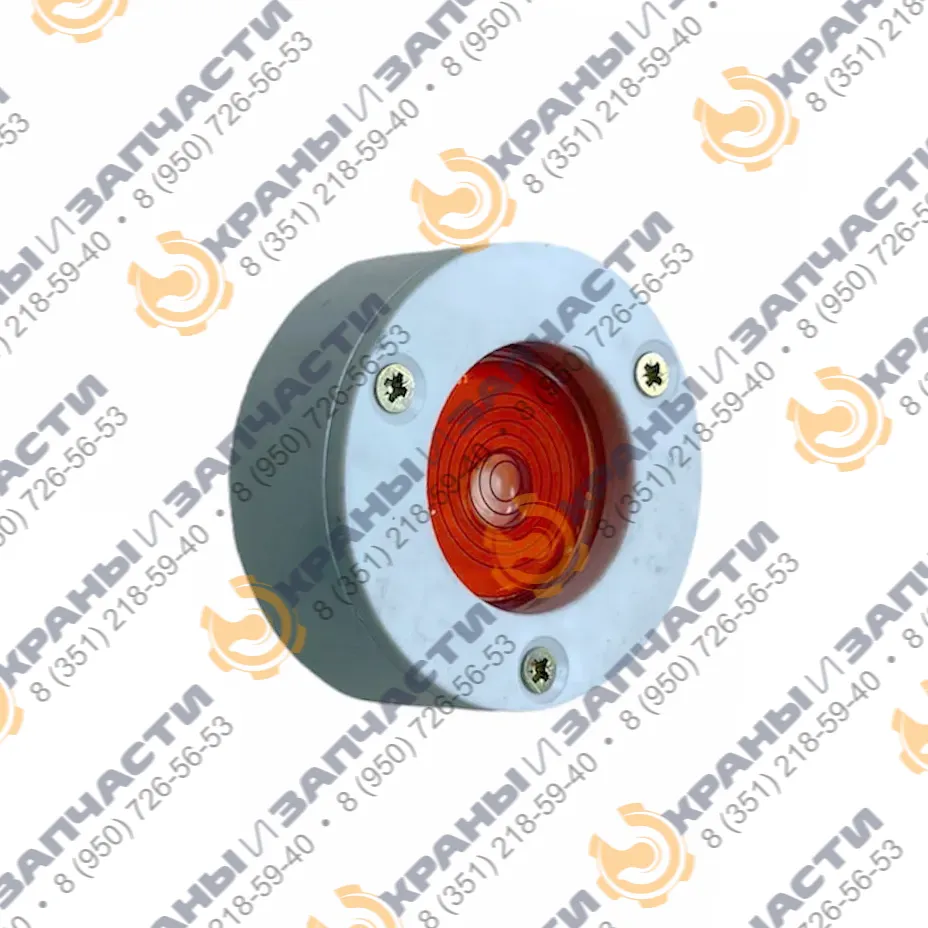

Креномеры

Назначение и область применения

Указатель угла наклона УН-1.3, УН-1.5 предназначены для указания угла наклона автокрана, крана-манипулятора, подъемника и другой грузоподъемной техники при ее установке в рабочее положение на площадке.

Указатели могут поставляться без кронштейна, с кронштейном или по желанию заказчика с кронштейном и подсветкой.

Отличительные особенности

долговечный ударопрочный корпус из оргстекла;
габариты и места крепления обеспечивают удобство установки на серийные краны без доработки мест установки;
заливаемая жидкость обеспечивает достаточную подвижность воздушного пузырька и стабильность его размеров в течение всего срока службы

УН-1.3 — Технические характеристики и комплект поставки

Наименование	УН-1.3	УН-1.3К	УН-1.3КП
Технические характеристики
Предельный угол наклона, °	3	3	3
Габариты, мм	Ф72×10	85×85×12	85×115×13
Масса, г	70	130	150
Рабочий диапазон температур, °С	-45…+40
Температура транспортирования и хранения, °С	-55…+50
Комплект поставки
Указатель угла наклона	+	+	+
Кронштейн	—	+	+
Винт М5×10 (3 шт.)	+	+	+
Винт М5×25 с гайкой (3 компл.)	—	—	+
Пружина (3 шт)	—	—	+
Подсветка (питание 24В/12В)	—	—	+
Паспорт	+	+	+
Упаковка	+	+	+

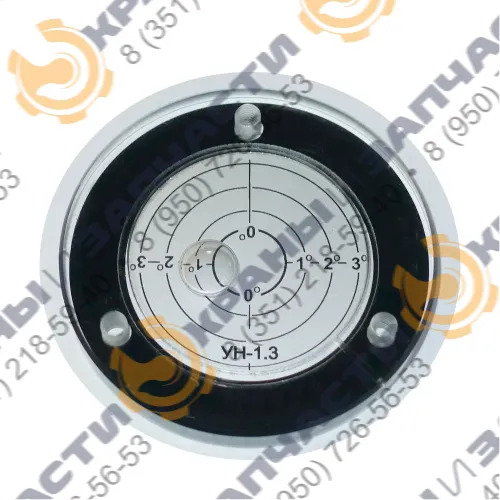

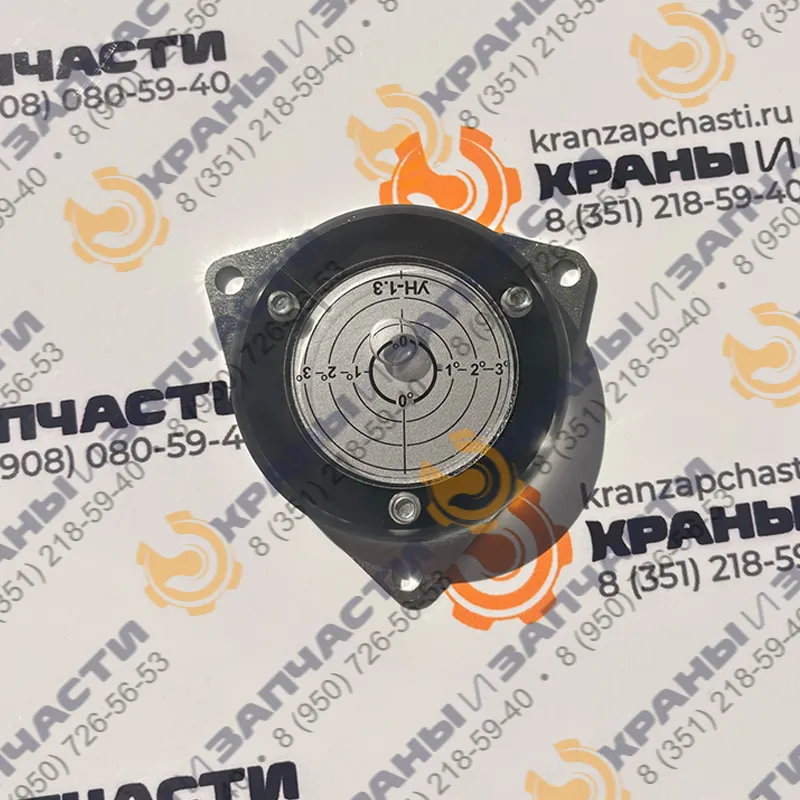

Указатель угла наклона УН-1.3

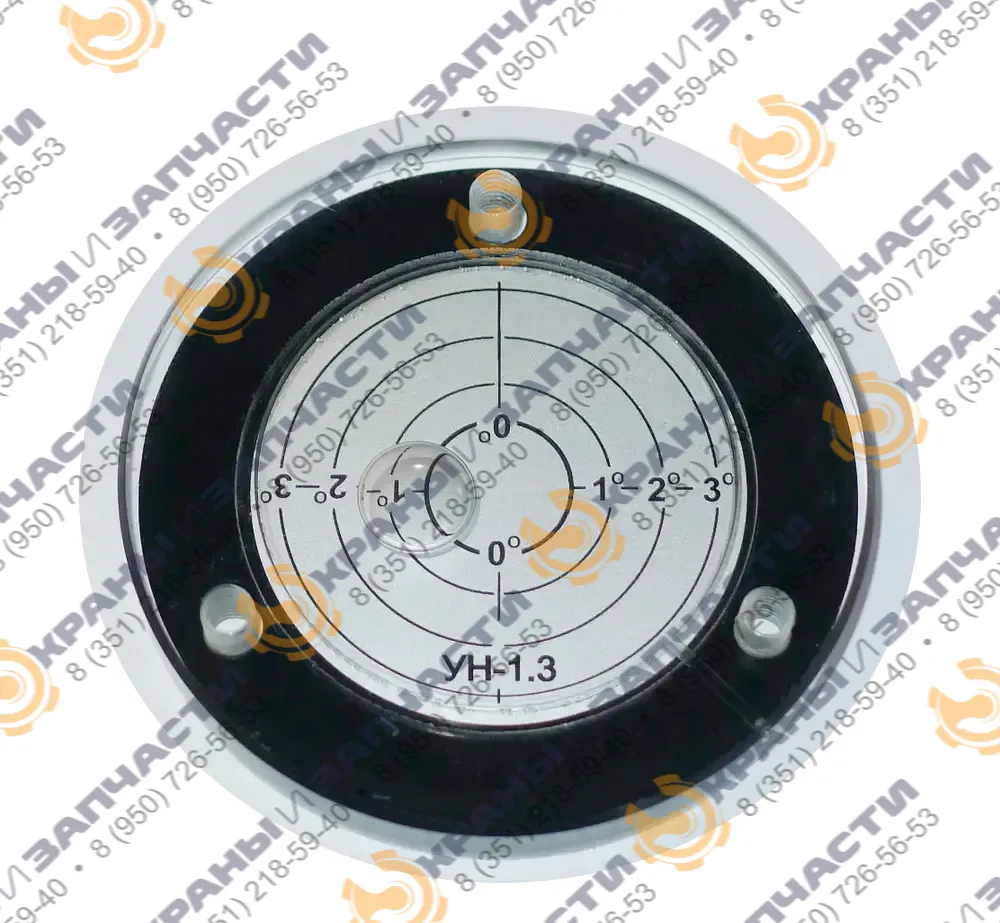

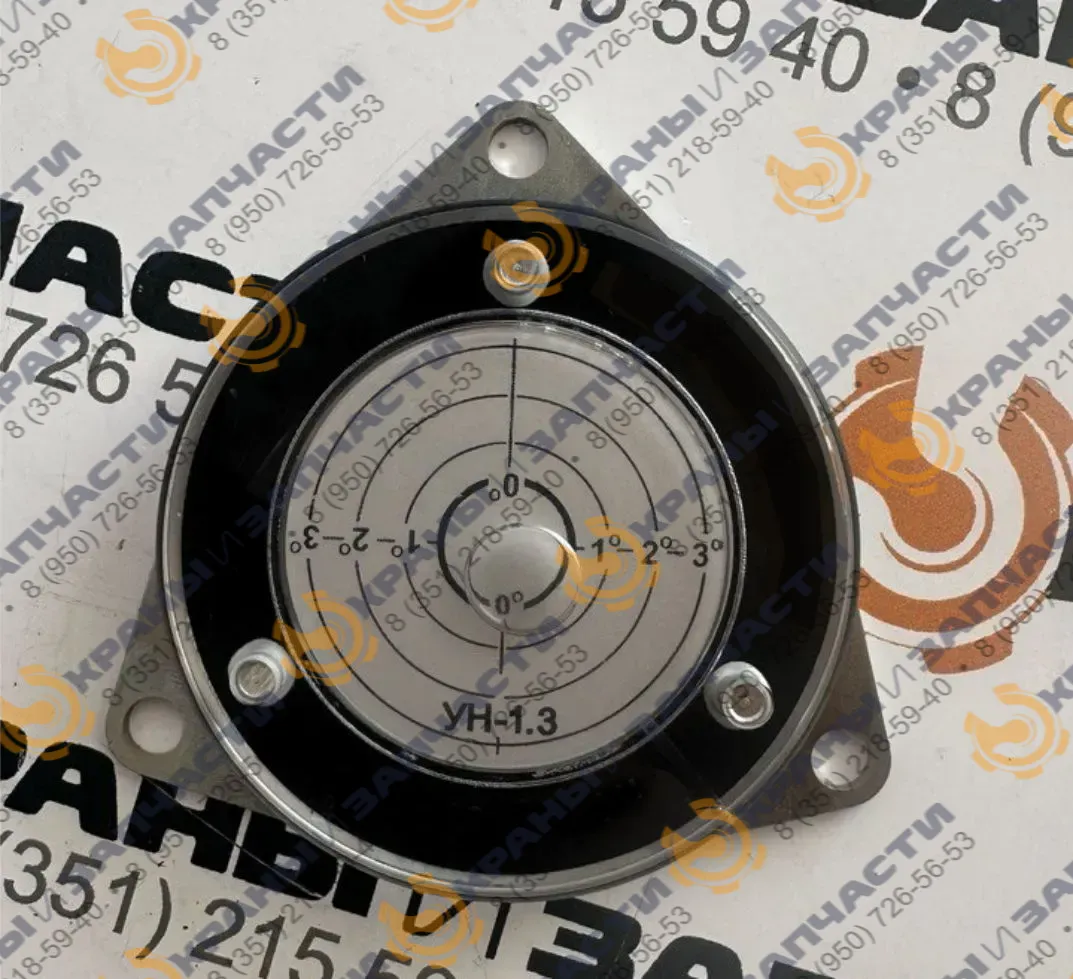

Указатель угла наклона УН-1.3К

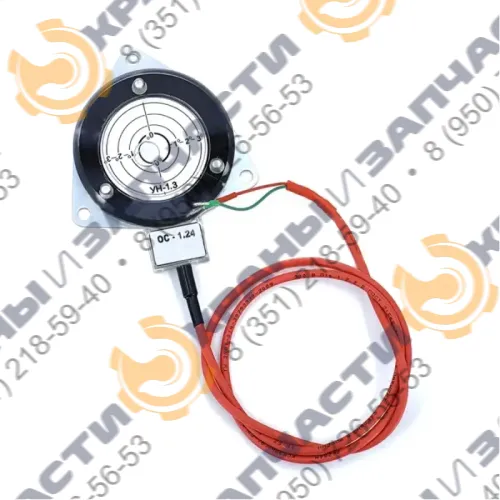

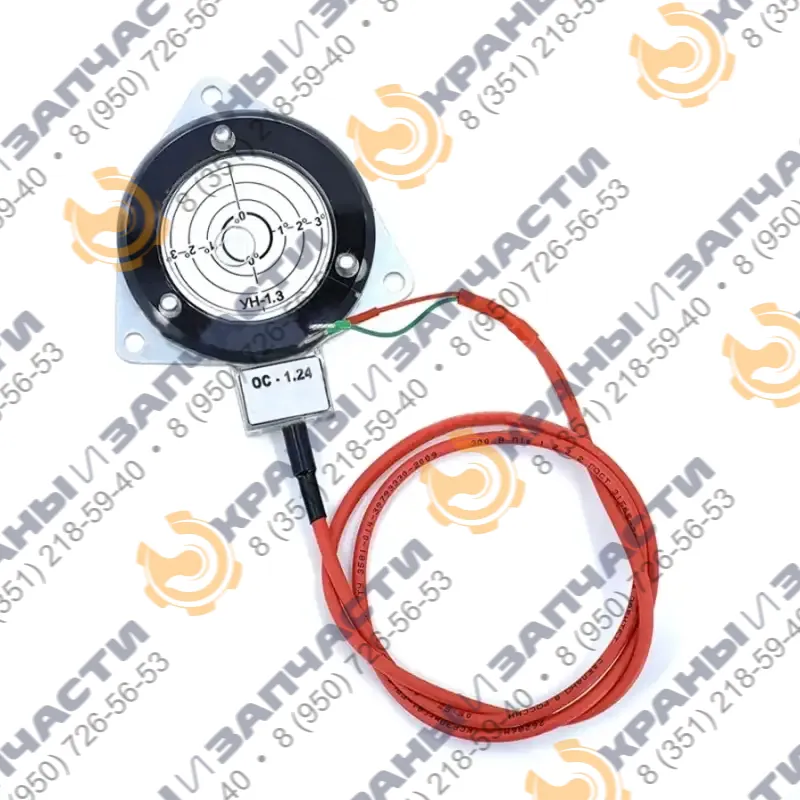

Указатель угла наклона УН-1.3КП

Указатель УН-1.3КП оснащен светодиодной подсветкой, что позволяет использовать его в условиях недостаточной освещенности. Светодиодная подсветка питается от бортовой сети автомобиля напряжением 24В или 12В.

УН-1.5 — Технические характеристики и комплект поставки

Наименование	УН-1.5	УН-1.5К	УН-1.5КП
Технические характеристики
Предельный угол наклона, °	5	5	5
Габариты, мм	Ф72×10	85×85×12	85×115×13
Масса, г	70	130	150
Рабочий диапазон температур, °С	-45…+40
Температура транспортирования и хранения, °С	-55…+50
Комплект поставки
Указатель угла наклона	+	+	+
Кронштейн	—	+	+
Винт М5×10 (3 шт.)	+	+	+
Винт М5×25 с гайкой (3 компл.)	—	—	+
Пружина (3 шт.)	—	—	+
Подсветка (питание 24В/12В)	—	—	+
Паспорт	+	+	+
Упаковка	+	+	+

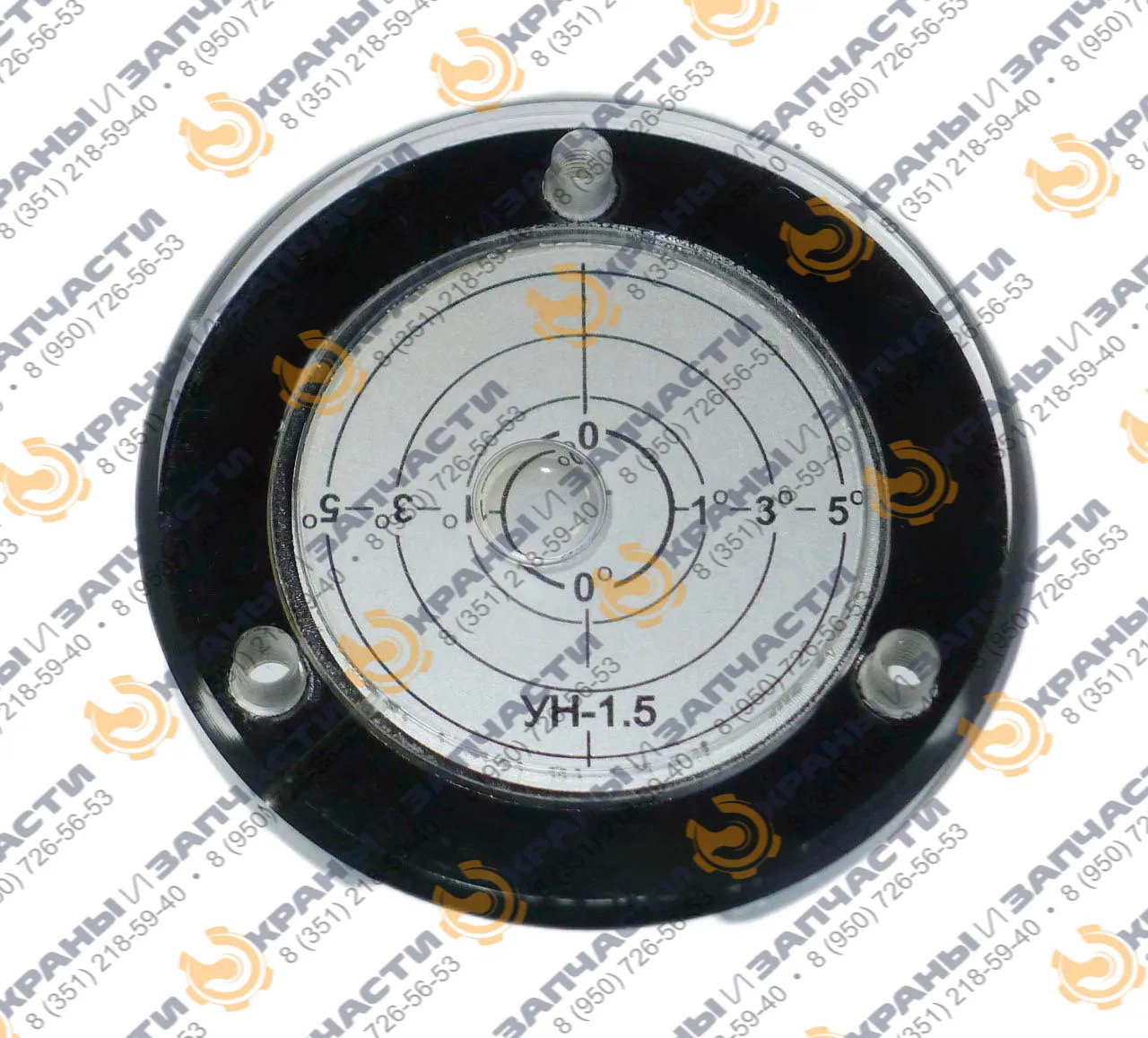

Указатель угла наклона УН-1.5

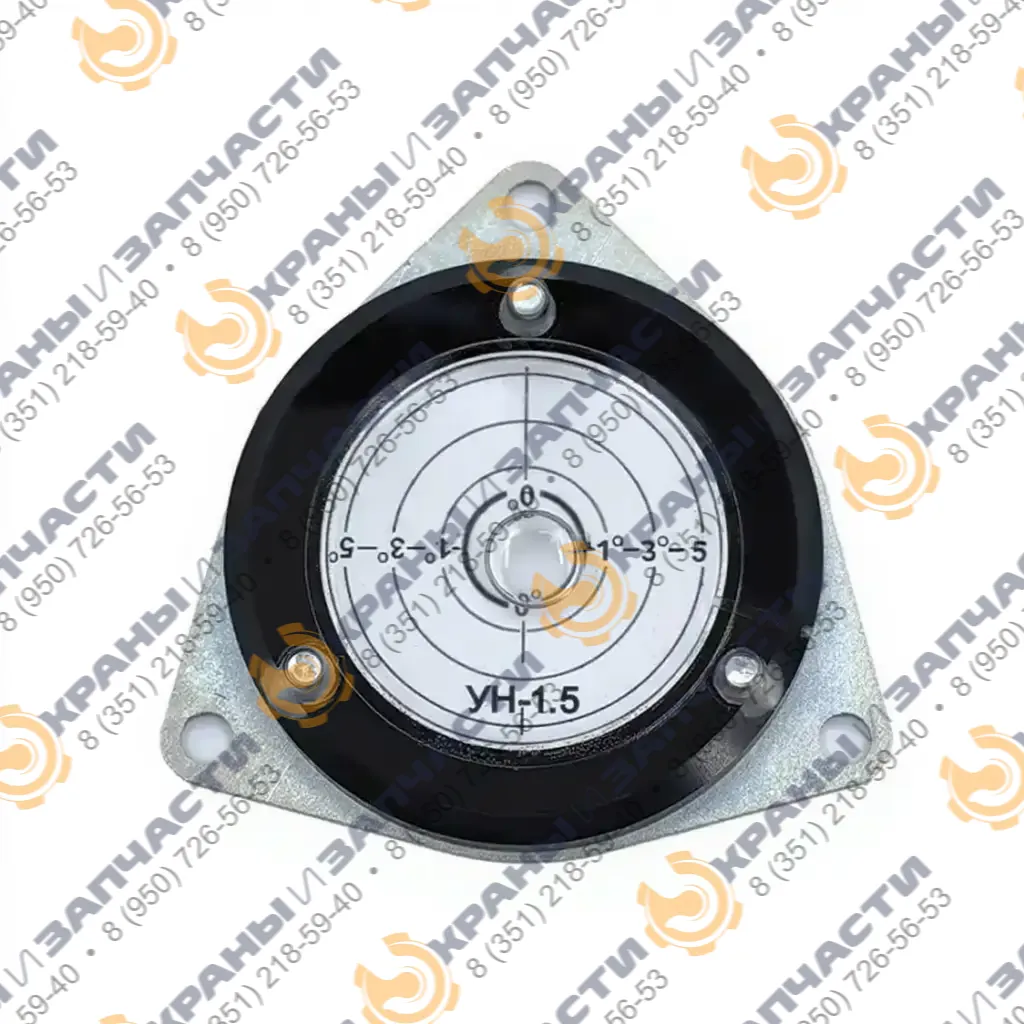

Указатель угла наклона УН-1.5К

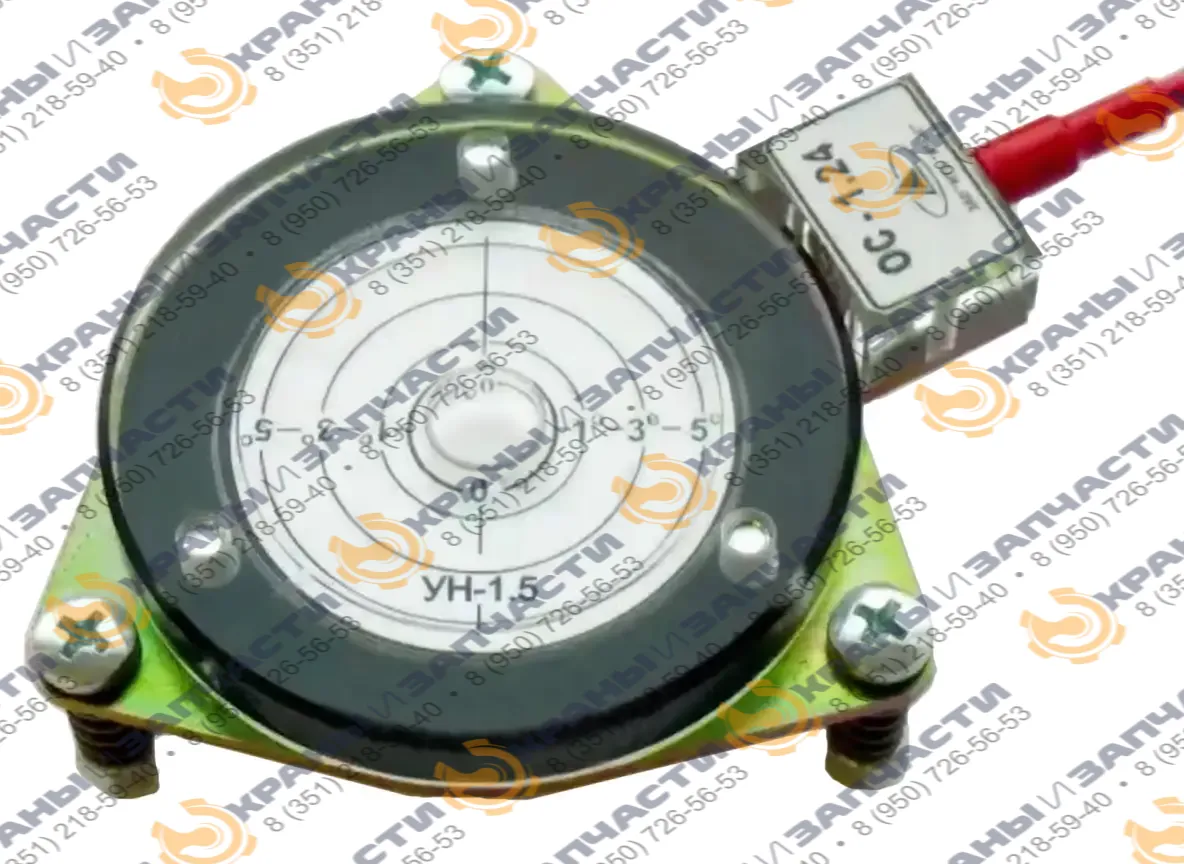

Указатель угла наклона УН-1.5КП

Указатель УН-1.5КП оснащен светодиодной подсветкой, что позволяет использовать его в условиях недостаточной освещенности. Светодиодная подсветка питается от бортовой сети автомобиля напряжением 24В или 12В.

Настройка указателя угла наклона при монтаже на грузоподъемной технике

Указатель угла наклона регулировать в следующей последовательности:

установить кран на выносные опоры с соблюдением требования – разность вылетов, замеренных в трех положениях после каждого поворота на 900 не должна превышать 30 мм на минимальном вылете при основной стреле;
установить корпуса указателей угла наклона в кабине и на неповоротной платформе в положение, при котором пузырек указателя в центре окружностей;
закрепить корпуса указателей;
проверить регулировку указателя в кабине, вращая поворотную платформу на один полный поворот. При правильно отрегулированном указателе пузырек не должен выходить из центрального круга.
при не выполнении указанного требования повторить регулировку.

Монтаж указателя с кронштейном на винты с пружинами

Схема подключения подсветки указателя угла наклона
