Гидронасос нерегулируемый (правое вращение, шлицы) 310.2.112.03.06

Артикул: 310.2.112.03.06
Наименование показателяЗначение
Обозначение310.2.112.03.06
Типоразмер112
Видаксиально-поршневой
Типнерегулируемый
Валшлицевой (21 шлиц)
Вращение валаправое
Диаметр вала45 мм
Размеры410х200х180 мм
Тип рабочих каналов2 фланца на торце
Масса29 кг

Гидронасос 310.2.112.03.06 с аксиальным расположением цилиндров оснащен поршнями, которые служат вытеснителями рабочей жидкости. Устройство имеет ударопрочный и герметичный корпус с крышкой, в котором размещены:

  • распределитель;
  • гидравлический узел, представленный блоком латунных цилиндров, шлицевым валом диаметром 45 мм с 21 шлицами и роликовыми и радиально-упорными подшипниками.

На торце устройства установлено два фланца, а блок с цилиндрами касается распределителя.

Коэффициент полезного действия агрегата составляет до 95%.

Модель 310.2.112.03.06 широко применима в гидросистемах мобильных машин, так как способна работать при давлении до 40 мПа и может работать при частоте до 4000 об/мин. Такие насосы могут стабилизировать мощность за счет постоянной частоты кручения на валу гидропривода.

Основной задачей гидравлического насоса модификации 310.2.112.03.06 является транспортировка рабочей жидкости в гидросистеме. Это возможно путем преобразования энергии механического типа в мощь напора жидкости, величина которого на входе и выходе системы разная.

Гидронасос 310.2.112.03.06 правого вращения предназначен для установки на объемные гидроприводы такой специализированной техники как землеройная, грузоподъемная, дорожно-строительная, коммунальная, сельскохозяйственная. Он позволяет осуществлять ряд операций, связанных с ходом экскаватора, подъемом и поворотом стрелы автомобильного крана. Некоторые гидроприводы, например на кранах, оснащают одним или двумя гидронасосами. При этом гидросистема техники, на которую устанавливается насос через муфту с минимальным смещением осей, должна соответствовать требованиям государственных стандартов 13823, 17411 и 12.2.086.

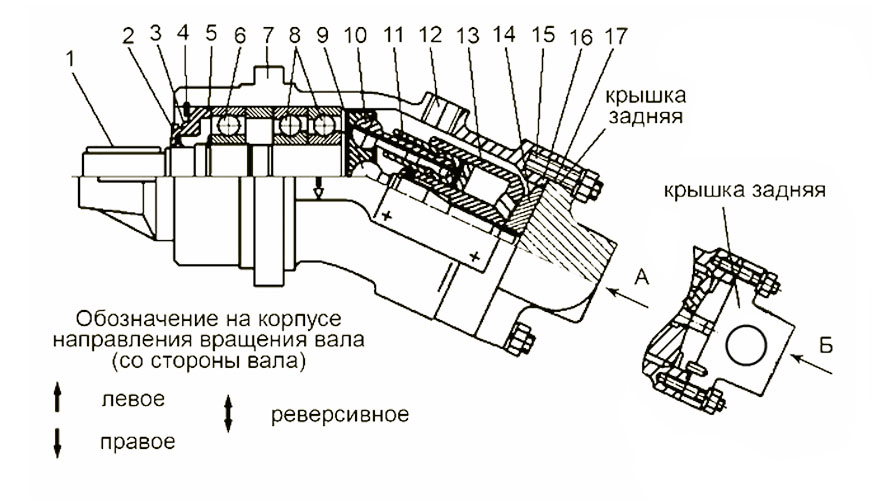

Принцип работы гидронасоса

gidronasos-nereguliruemyj-310.112.04.06

Главный шлицевый вал приводится в реверсивное движение двигателем автомобиля. Поршни наклонного биметаллического блока цилиндров начинают двигаться возвратно-поступательным образом и в то же время крутиться вокруг его оси. За полоборота они втягивают рабочее масло, а за другие полоборота закачивают его в устройство. Рабочий объем насоса и частота и скорость кручения ведущего вала являются определяющими при подаче давления на выходе устройства, величина которого зависит от усилия, приложенного к гидронасосу. Ограничивает подачу давления на коллекторе предохранительный клапан насоса.

Таблица 1. Технические характеристики гидронасосов серии 310

Характеристики Типоразмер
12 28 56 80 112 160 250
Рабочий объем, Vg, см3 11,6 28 56 80 112 160 250
Максимальная скорость вращения (при Pвх= 0,2МПа), nmax, мин-1 6000 4750 3750 3350 3000 2650 2100
Подача при (nmax), Qmax, л/мин 70 133 210 268 336 424 525
Мощность, N при ∆p=450 бар при ∆p=400 бар при ∆p=350 бар при ∆p=250 бар, кВт 49 43 38 27 93 83 72B 52 147 130 114 81 187 166 146 104 235 209 183 130 296 263 230 165 367 326 285 204
Крутящий момент, T при ∆p=450 бар при ∆p=400 бар при ∆p=350 бар при ∆p=250 бар, нМ 70 69 60 43 187 166 145 104 373 332 290 207 534 474 415 296 747 664 581 415 1067 948 830 593 1667 1482 1297 926
Масса, m, кг 4 9 17 19,2 29 45 65
