Гидроцилиндр выдвижения выносных опор ГЦА 01.000, КС-3574.31.300 (ЦГ-63.40х1490.17) автокрана Ивановец КС-3577, КС-3574, КС-35714, КС-35715

ID: 392304

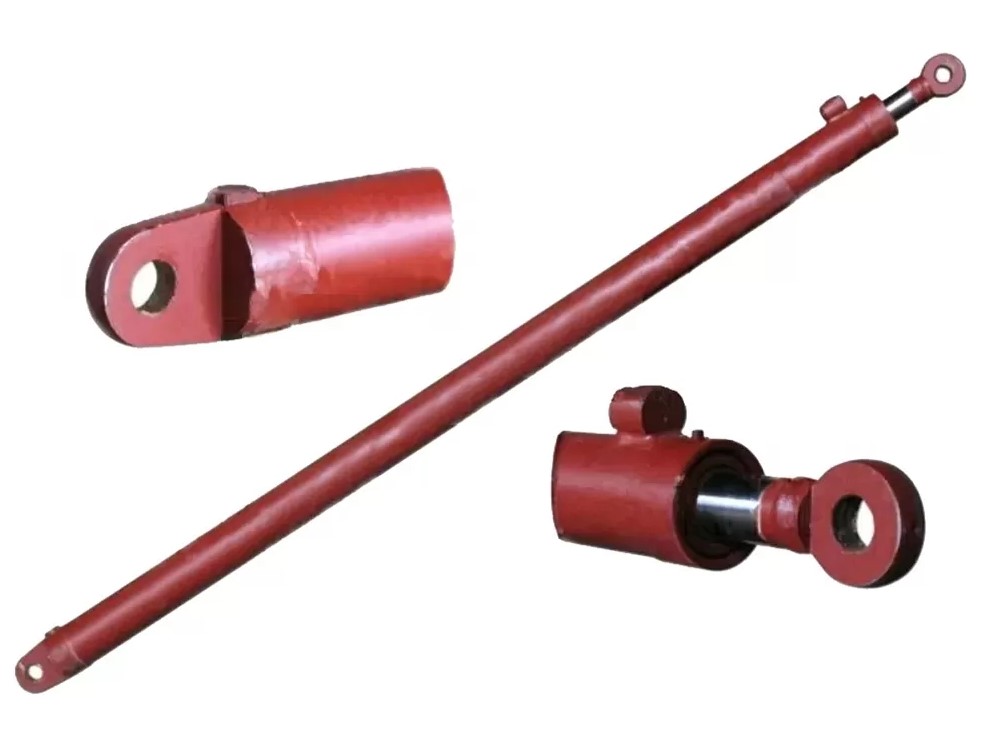

Гидроцилиндр выдвижения выносных опор ГЦА 01.000, КС-3574.31.300 (ЦГ-63.40х1490.17)
Гидроцилиндр выдвижения выносных опор ГЦА 01.000, КС-3574.31.300 (ЦГ-63.40х1490.17)

Гидроцилиндр выдвижения выносных опор ГЦА 01.000, КС-3574.31.300 (ЦГ-63.40х1490.17) автокрана Ивановец КС-3577, КС-3574, КС-35714, КС-35715

ID: 392304
Арт: ГЦА 01.000 КС-3574.31.300 ЦГ-63.40х1490.17
Арт: ГЦА 01.000 КС-3574.31.300 ЦГ-63.40х1490.17
Диаметр поршня, мм: 63
Диаметр штока, мм: 40
Ход поршня, мм: 1490
Давление номинальное, МПа: 18
Запчасти - Гидроцилиндры для автокранов Ивановец КС-3574, КС-3575, КС-3577, КС-35714-1
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
от 28 000
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Документация
Гарантия

Гидроцилиндр выдвижения выносных опор ГЦА 01.000, КС-3574.31.300 (ЦГ-63.40х1490.17) - подробная информация

Подходит для спецтехники

  • Автокран ИвановецКС-3577, КС-3574, КС-35714, КС-35715

Гидроцилиндр выдвижения выносных опор ГЦА 01.000 (КС-3574.31.300)

Гидроцилиндр ГЦА 01.000 (КС-3574.31.300, ЦГ-63.40х1490.17) — компонент гидравлической системы автокрана, предназначенный для выдвижения и втягивания выносных опор. Обеспечивает устойчивость конструкции и безопасность при выполнении подъемных операций.

Конструкция и принцип работы

Гидроцилиндр состоит из корпуса, поршня, штока, уплотнителей, грязесъемника и крепежных элементов. Внутреннее пространство разделено на поршневую и штоковую полости. Давление жидкости в поршневой камере выдвигает шток, перемещая выносные опоры. Гидрозамок фиксирует положение, предотвращая самопроизвольное движение. После эксплуатации жидкость направляется в штоковую полость для втягивания. Уплотнители защищают от утечек и загрязнений, обеспечивая надежность.

Основные элементы: 1 — грязесъемник; 2,3 — кольцо; 4 — крышка; 5,19 — шайба защитная; 6,7,18 — кольцо резиновое; 8 — шток; 9 — корпус; 10,13 — лента направляющая; 11 — манжета; 12 — кольцо защитное; 14 — кольцо; 15 — шайба; 16 — болт; 17 — сегмент.

Альтернативная маркировка: ЦГ-63.40х1490.17, КС-3574.31.300.

Преимущества

  • Безопасность: Гидромеханический фиксатор и гидрозамок обеспечивают надежную фиксацию опор.
  • Надежность: Прочные материалы и уплотнители гарантируют устойчивость к нагрузкам и агрессивной среде.
  • Удобство интеграции: Шток с отверстием под палец (M14x1,5) упрощает установку в систему.

Гидроцилиндр ГЦА 01.000 (КС-3574.31.300) — оптимальное решение для автокранов, обеспечивающее стабильность и безопасность при работе с выносными опорами.

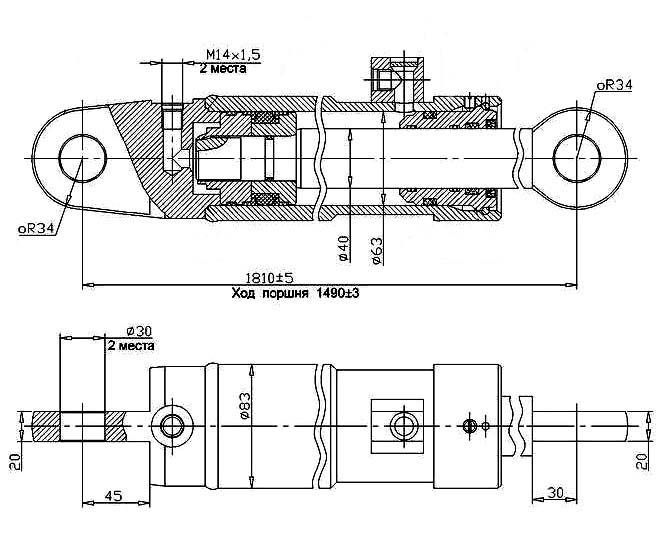

Гидроцилиндр выдвижения выносных опор ГЦА 01.000, КС-3574.31.300 (ЦГ-63.40х1490.17) - чертеж 1
×

Характеристики

Наименование Значение
Диаметр поршня, мм 63
Диаметр штока, мм 40
Ход поршня, мм 1490
Давление номинальное, МПа 18
Габаритные размеры, мм 2200x80x150
Вес, кг 49
