Гидроцилиндр подъема стрелы КС-35714.63.400-1 (200x160x1400) автокрана Ивановец КС-35714, КС-35715

Описание

Гидроцилиндр КС-35714.63.400-1 ЦГ-200.160х1400.11 (200x160x1400) предназначен для установки на краны марки Ивановец серии КС грузоподъемностью 16 тонн. Задача этого узла – осуществление подъема трехсекционной стрелы автокрана. Компонент является частью гидросистемы оборудования, управляется через гидрораспределитель.

Основные характеристики компонента

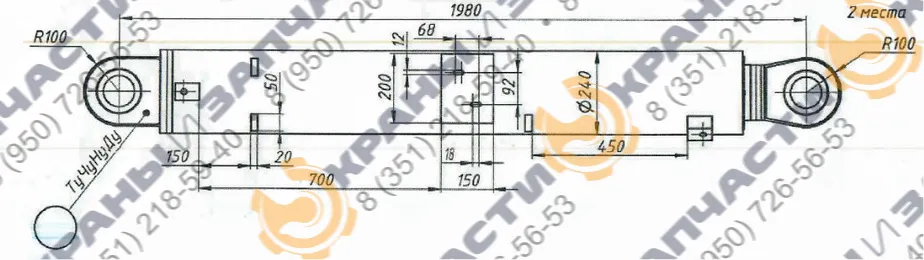

Гидроцилиндр, выпускаемый под артикулом КС-35714.63.400-1 отличается габаритами 200x160x1400. Диаметр сечения поршня узла равен 200 мм, диаметр штора – 160 мм, его ход – 1395/1400 мм. Уровень номинального давления гидроцилиндра составляет 28 МПа, максимальное значение – 32 МПа. Показатель толкающего усилия на штоке составляет 879,22 кН, тянущего усилия – 316,51 кН. Общий вес узла – 400 кг.

Принцип работы

Гидроцилиндр представляет собой объемный гидродвигатель. Его работа основана на возвратно-поступательном движении механизма под воздействием движения жидкости, что и управляет штоком, который, в свою очередь, поднимает стрелу автокрана. Данная модель относится к типу цилиндров двустороннего действия. Она способна выдержать высокие нагрузки, безопасна в эксплуатации.

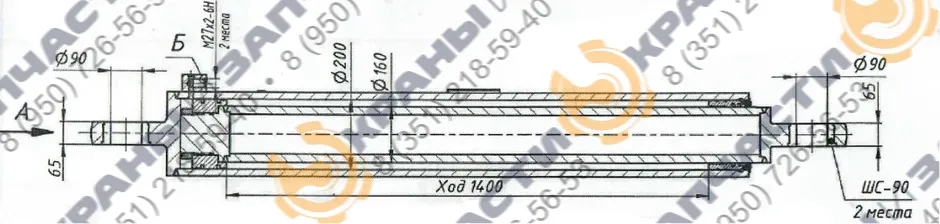

В конструкции гидроцилиндра предусмотрен поршень, присоединенный к внутреннему концу штока. Он двигается внутри гильзы, разделяя узел на поршневую и штоковую полости. Поступление рабочей жидкости в поршневую полость происходит через отверстие в крышке гидроцилиндра. В результате поршень со штоком перемещаются, параллельно опустошается штоковая полость. При задвижении штока жидкость, наоборот, поступает в штоковую полость. Механизм гидроцилиндра прост в работе. Он безотказно работает в любом положении.

Сфера применения

Гидроцилиндр КС-35714.63.400-1 рассчитан на использование с автокранами марки Ивановец:

• КС35714; его модификаций КС35714-2, КС35714К-2 и КС35714К-3;
• КС-35715.

Узел идеально подходит по характеристикам к грузоподъемному оборудованию, прост в монтаже и эксплуатации. Цилиндр изготовлен из высокопрочных сплавов и рассчитан на длительный срок службы при условии соблюдения правил использования. Так, запрещается превышать предельно допустимые значения нагрузки, необходимо использовать качественную рабочую жидкость, следить за ее чистотой, вовремя устранять подтеки в смазочной системе.
