Описание

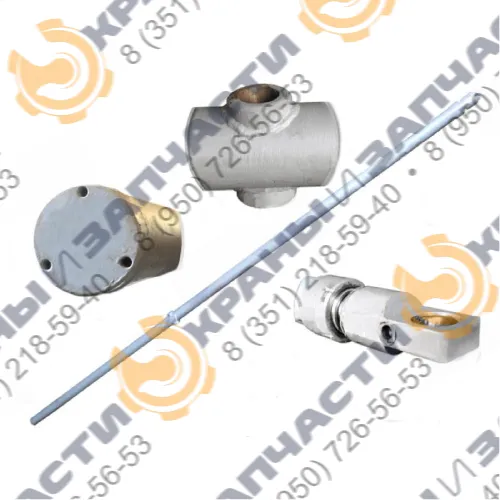

Гидроцилиндр ЦГ-100.80х6000.41 (100x80x6000) предназначен для установки на автокраны производителя Ивановец серии КС. Это устройство необходимо для изменения секции стрелы перед проведением подъемных манипуляций. Узел является частью гидравлической системы оборудования, управление им производится с помощью гидрораспределителя.
Габариты гидроцилиндра
Гидроцилиндр ЦГ-100.80х6000.41 имеет габариты 100x80x6000. Конструкция элемента включает шток, поршень, уплотнители и кольца различного назначения. Диаметр поршня равен 100 мм, сечение штока – 80 мм, длина его хода – 6 000 мм. Показатель номинального давления составляет 20 МПа, уровень максимального – 25 МПа. Общий вес узла – 416 кг.
Принцип работы
Гидроцилиндр ЦГ-100.80х6000.41 управляет секцией стрелы. Узел относится к разновидности двусторонних. Конструкция работает на основе гидродвигателя. В основе работы лежит движение рабочей жидкости в противоположных направлениях. Под ее воздействием производится движение секции и штока, которые, в свою очередь, управляют секцией, осуществляют ее подъем или опускание секции.
В конструкции цилиндра два резервуара. При подаче рабочей жидкости в поршневой резервуар шток выдвигается. Если жидкость переливается в обратном направлении, секция возвращается обратно.
Применение гидроцилиндра
Гидроцилиндр под артикулом ЦГ-100.80х6000.41 предназначен для работы с кранами марки Ивановец. Узел совместим со следующими моделями:
- КС-35714;
- КС-35715;
- КС-3574;
- КС-3577.
Гидроцилиндр полностью совместим с вышеперечисленными моделями, процедура монтажа, благодаря точному совпадению всех элементов максимально упрощена.
Компонент изготавливается из высококачественных сплавов, имеющих высокие прочностные характеристики. Благодаря этому гидроцилиндр рассчитан на длительный срок службы в тяжелых условиях. Однако применение некачественной рабочей жидкости и смазки снижает длительность эксплуатации и может привести к поломке узла.
Перед введением в эксплуатацию гидроцилиндр необходимо ежедневно осматривать, проверяя целостность. При обнаружении неполадок, их следует немедленно устранить. Компонент ремонтопригоден, полная замена узла требуется лишь в крайних случаях.

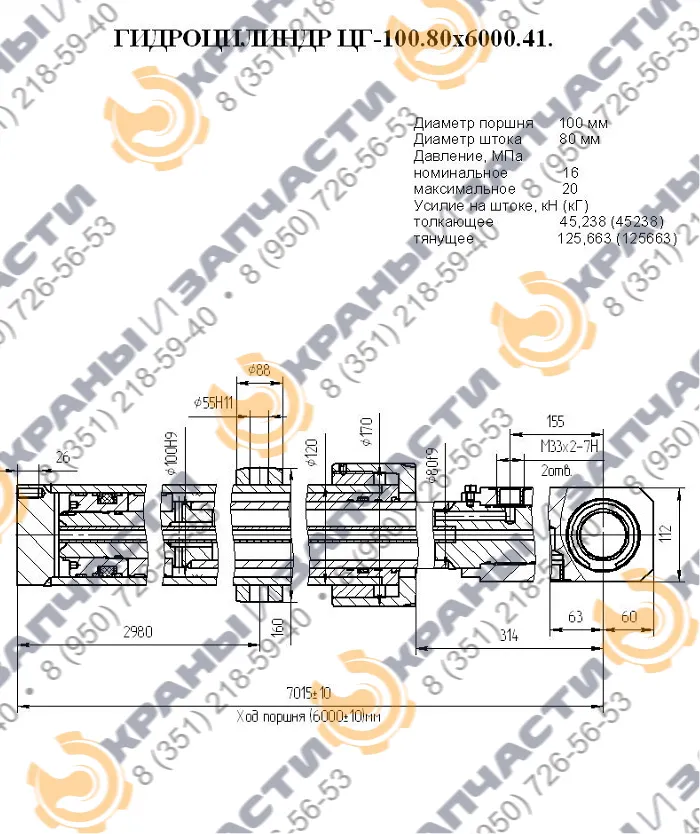

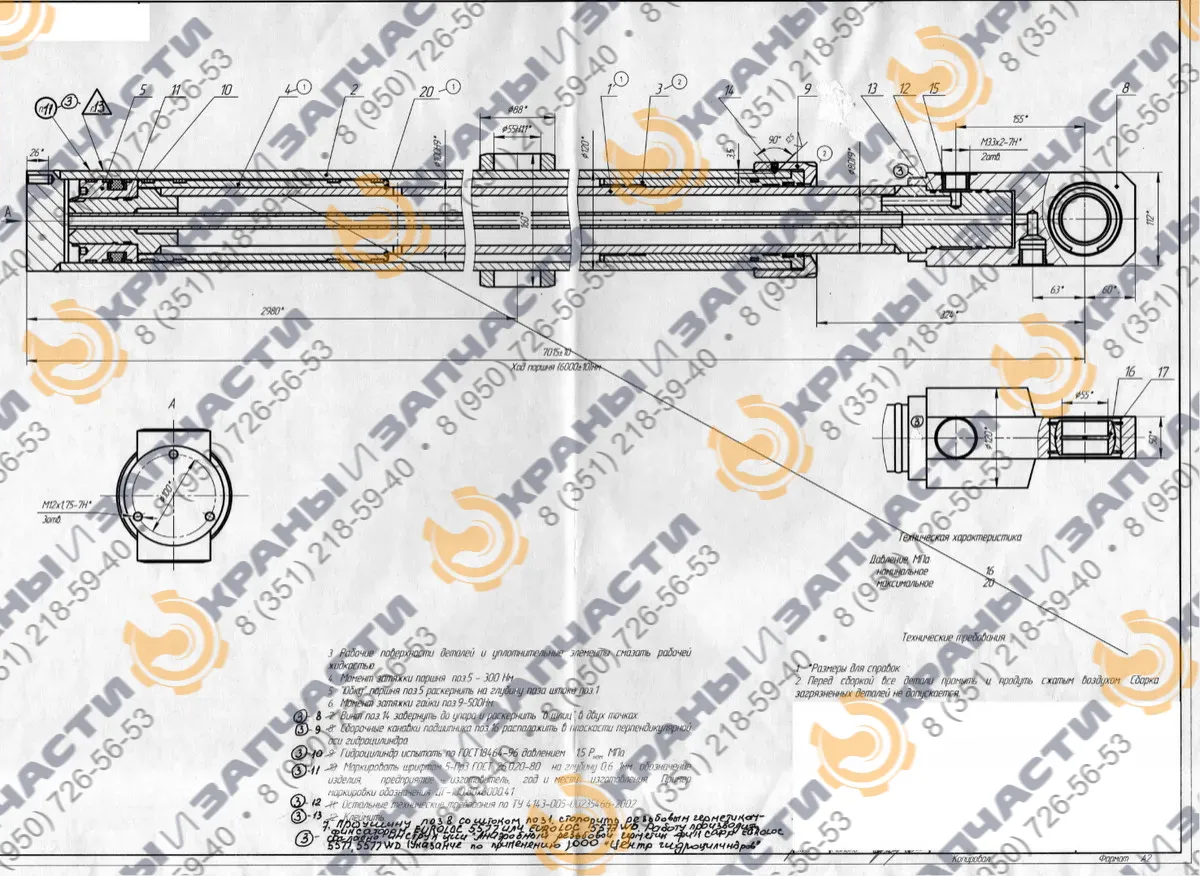

- Чертеж №1
Гидроцилиндр выдвижения секций стрелы ЦГ-100.80х6000.41 (100x80x6000) автокрана Ивановец КС-3577, КС-3574, КС-35714, КС-35715 по оптовой цене, можно заказать на нашем сайте или отправить заявку на электронную почту mail@kranzapchasti.ru, либо позвонить по номеру телефона: 8 (351) 215-59-40 8 (950) 726-56-53 8 (908) 080-59-40 8 (902) 860-06-60.
