Колесо К12.5.01.04.111 передвижения козлового крана ККС-10, КК-12.5

ID: 423783

В наличии

Колесо диаметром качения 500 мм с выпуклой ступицей

Колесо К12.5.01.04.111 передвижения козлового крана ККС-10, КК-12.5

ID: 423783

Арт: К12.5.01.04.111

Диаметр наружный, мм: 550

Диаметр по катанию / диаметр качения, мм: 500

Ширина, мм: 200

Ширина колеса кат.пов., мм: 100

Все характеристики

Запчасти - Механизм передвижения козлового крана ККС-10, КК-12.5

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 85 000 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

ID: 423783

Арт: К12.5.01.04.111

Диаметр наружный, мм: 550

Диаметр по катанию / диаметр качения, мм: 500

Ширина, мм: 200

Ширина колеса кат.пов., мм: 100

Все характеристики

от 85 000 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Колесо К12.5.01.04.111 передвижения козлового крана ККС-10, КК-12.5

Запчасти - Механизм передвижения козлового крана ККС-10, КК-12.5

Описание

Характеристики

Гарантия

Колесо ходовое приводное для кранов ККС-10, ККС-12

Подходит для спецтехники

Козловой кран — ККС-10, КК-12.5

Крановое колесо К12.5.01.04.111 ходовое приводное является элементом ходового механизма козлового крана ККС-10, КК-12,5. Д

Колесо ведущее, ведомое передает нагрузку от крана на рельсовый путь, и обеспечивает плавное перемещение тележки ходовой по крановому пути/рельсам.

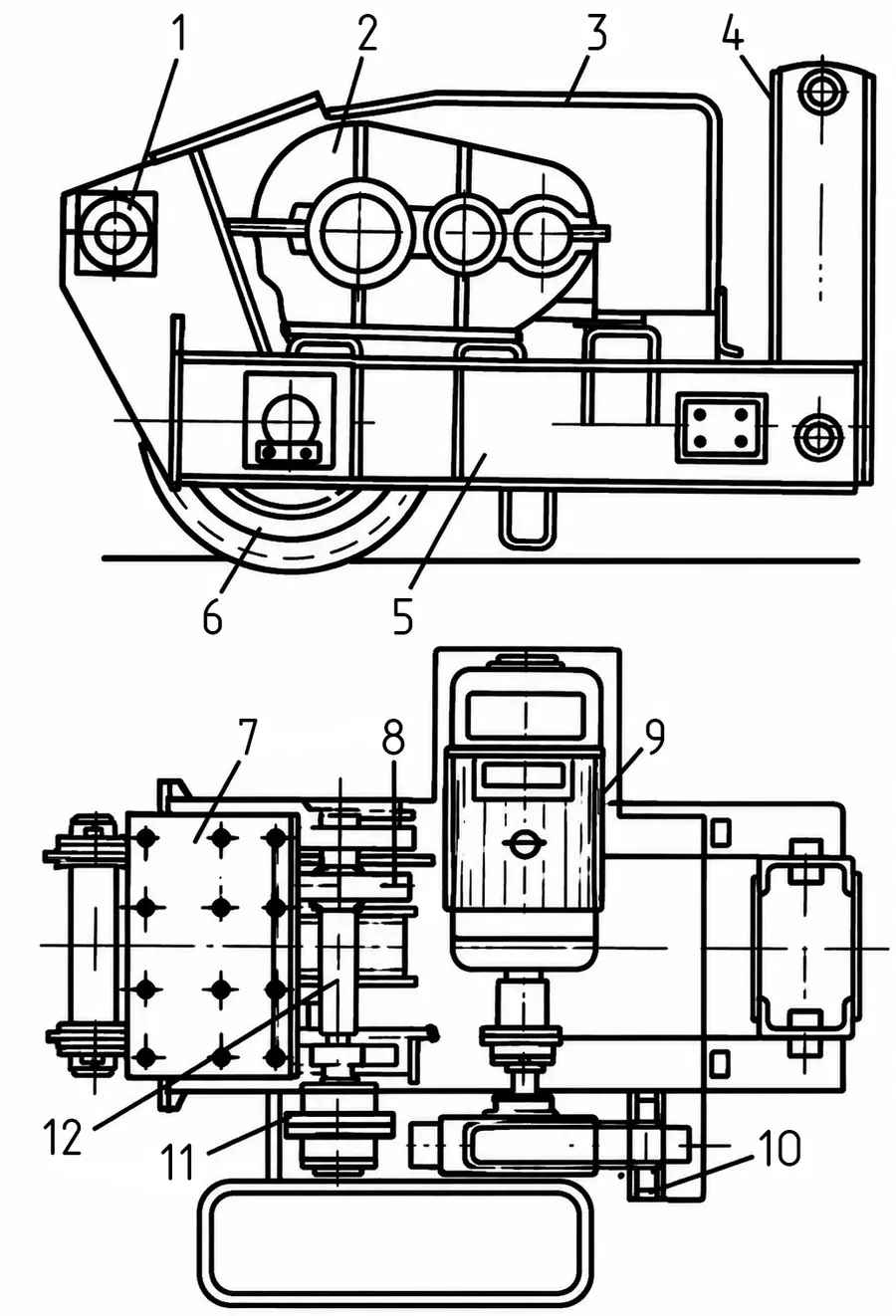

Основой приводной тележки является рама 5, изготовленная из прочных швеллеров. На раме установлен электродвигатель 9, передающий крутящий момент на ходовое колесо 6 через цилиндрический двуступенчатый редуктор 2 и открытую передачу. На быстроходном валу редуктора размещен тормозной шкив колодочного тормоза 10, обеспечивающий надежное торможение механизма передвижения крана.

К раме тележки приварен кронштейн наклонного фланца 7, к которому крепится нижний конец опоры. В щеках кронштейна расположена ось 1 для установки монтажного полиспаста. С противоположной стороны рамы установлена стойка 4 противоугонного захвата.

Ось ходового колеса жестко закреплена в расточках швеллеров рамы. Ходовое колесо с зубчатым венцом открытой передачи установлено на ось на двух сферических роликоподшипниках, что обеспечивает плавное движение и устойчивость конструкции. Ведущая шестерня 8 открытой передачи находится в постоянном зацеплении с зубчатым венцом ходового колеса.

Вал 12 ведущей шестерни вращается в двух подшипниках и соединяется с тихоходным валом редуктора при помощи зубчатой муфты 11. Все вращающиеся элементы приводной тележки закрыты защитным кожухом 3, повышающим безопасность эксплуатации.

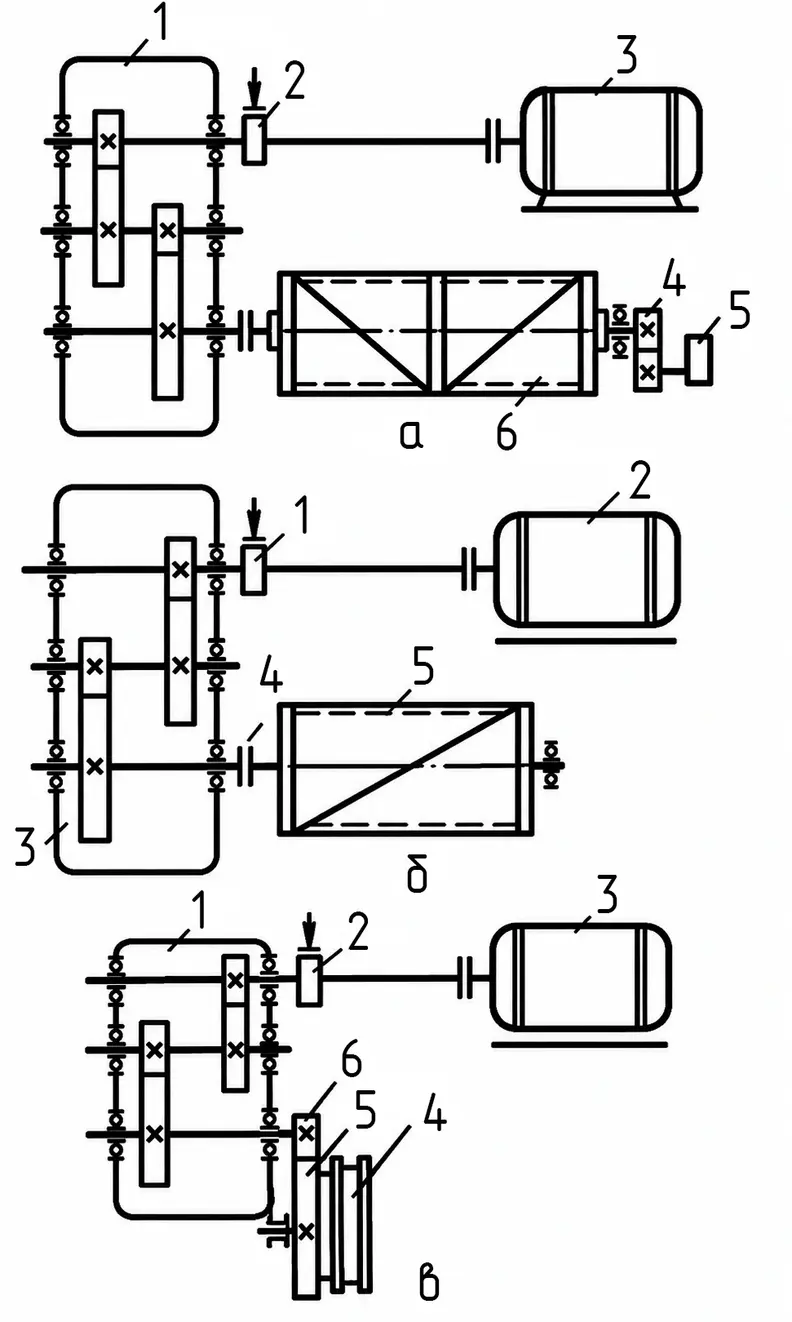

Ведомые тележки отличаются отсутствием привода, зубчатых венцов на ходовых колесах и вала с ведущей шестерней открытой передачи. На кинематической схеме механизма позициями 1, 2, 3 обозначены редуктор, колодочный тормоз и электродвигатель соответственно. Ходовое колесо 4 с зубчатым венцом 5 получает вращение от тихоходного вала редуктора через ведущую шестерню 6.

Цена и условия поставки

Стоимость колеса К12.5.01.04.111 зависит от текущего наличия на складе и объема заказа. У нас вы можете купить колесо для ККС-10 как поштучно, так и оптом. Ппредлагаем оптимальные цены и гарантируем качество, соответствующее ГОСТ 28648-90 Цену уточняйте у менеджеров.

Колесо крановое К12.5.01.04.111 ККС-10, КК-12,5 - чертеж 1

Характеристики

Наименование	Значение
Диаметр наружный, мм	550
Диаметр по катанию / диаметр качения, мм	500
Ширина, мм	200
Ширина колеса кат.пов., мм	100
Материал	Сталь 65Г
