Муфта зубчатая МЗ-11 545х120/220х405

ID: 404354
Муфта зубчатая МЗ-11
Муфта зубчатая МЗ-11

Муфта зубчатая МЗ-11 545х120/220х405

ID: 404354
Арт: МЗ-11
Арт: МЗ-11
Общий диаметр ГОСТ 5006-55: 545мм
Общая длина: 412мм
Количество болтов: М24 х 12шт
Расточка втулок: от 120 до 220мм
Запчасти - Изготовление муфт зубчатых
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
от 270 000
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Документация
Гарантия

Муфта зубчатая МЗ-11

Муфта зубчатая МЗ-11 собрана из двух зубчатых втулок и крышек, скреплённых между собой болтами. Основной целью зубчатой муфты является передача крутящего момента с валов и других механизмов. Муфта представляет собой деталь, имеющую зубья и цилиндрические отверстия, диаметр которых составляет 110 мм. Муфта может быть изготовлена из стали марок: 40, 40Х, 45Л, 50. Муфта зубчатая МЗ-11 может соединять валы с диаметром 545 мм, крутящим моментом 71 000 Нм и скоростью вращения 1250 об/мин.

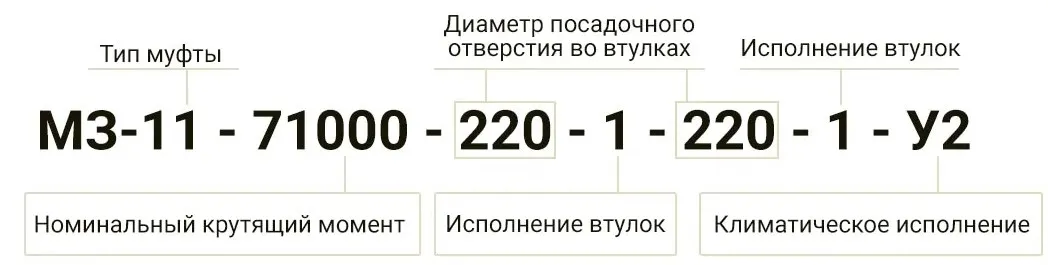

Расшифровка условного обозначения МЗ-11

Муфта зубчатая - маркировка

Перед началом работы зубчатой муфты требуется полностью покрыть все зубья муфты смазкой. Стоит помнить о своевременном обслуживании через каждые 4000 часов эксплуатации муфты. В муфте присутствует специальное заправочное отверстие, куда подаётся масло или другие смазывающие материалы.

Габаритные размеры

Муфта зубчатая МЗ-11 - габаритные размеры
Параметр d D D1 D2 L l c M1 M2
Значение 220 545 445 300 409 200 5 M27 M8

Характеристики

Наименование Значение
Общий диаметр ГОСТ 5006-55 545мм
Общая длина 412мм
Количество болтов М24 х 12шт
Расточка втулок от 120 до 220мм
Вес без упаковки 376 кг
Предварительная расточка втулок 120мм
Крутящий момент 71 000 Нм
Обозначение по ГОСТ 50865-96 Муфта МЗ 1-71000
Скорость вращения 1250 об/мин
Климатическое исп. У2
Модуль зуба 8,0
Количество зубьев 48

Мы предоставляем гарантию на все наши товары, чтобы вы были уверены в их качестве и надёжности.


Мы стремимся обеспечить наших клиентов лучшими запчастями и сервисом, поэтому предлагаем гарантию на все наши товары.


Чтобы воспользоваться гарантией, вам необходимо сохранить чек или другой документ, подтверждающий покупку запчасти у нас. Если у вас возникнут вопросы или проблемы, пожалуйста, свяжитесь с нашей службой поддержки по телефону или электронной почте.
