Муфта зубчатая МЗ-2 185х30/50х145

ID: 404345
Муфта зубчатая МЗ-2 Муфта зубчатая МЗ-2 Муфта зубчатая МЗ-2 Муфта зубчатая МЗ-2
Муфта зубчатая МЗ-2

Муфта зубчатая МЗ-2 185х30/50х145

ID: 404345
Арт: МЗ-2
Арт: МЗ-2
Общий диаметр ГОСТ 5006-55: 182мм
Общая длина: 147мм
Количество болтов: М12 х 6шт
Расточка втулок: от 30 до 50мм
Запчасти - Изготовление муфт зубчатых
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
от 13 500
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Документация
Гарантия

Муфта зубчатая МЗ-2

Муфта зубчатая МЗ-2 собрана из двух зубчатых втулок и двух полумуфт, скреплённых между собой болтами. Основной целью зубчатой муфты является передача крутящего момента с валов и других механизмов. Муфта представляет собой деталь, имеющую по зубья и цилиндрические отверстия, диаметр которых составляет 20 мм. Муфта может быть изготовлена из стали марок: 40, 40Х, 45Л, 50. Муфта зубчатая МЗ-2 может соединять валы с диаметром 50 мм, крутящим моментом 1600 Нм и скоростью вращения 5000 об/мин.

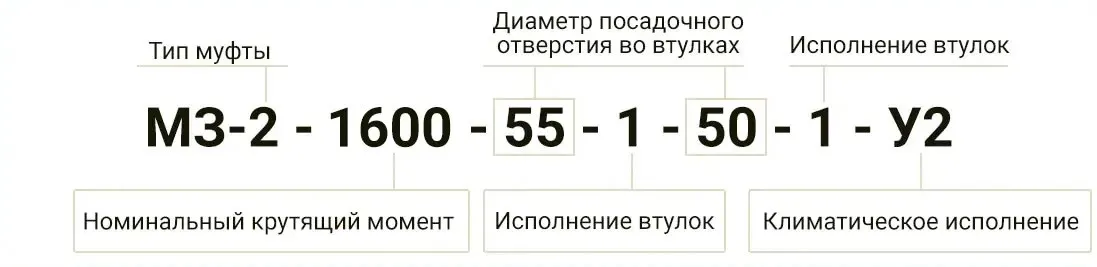

Расшифровка условного обозначения МЗ-2

Муфта зубчатая - маркировка

Перед началом работы зубчатой муфты требуется полностью покрыть все зубья муфты смазкой. Стоит помнить о своевременном обслуживании через каждые 4000 часов эксплуатации муфты. В муфте присутствует специальное заправочное отверстие, куда подаётся масло или другие смазывающие материалы.

Габаритные размеры

Муфта зубчатая МЗ-2 - габаритные размеры
Параметр d D D1 D2 L l c d1 d2
Значение 50 185 145 85 155 70 2,5 M12 M6

Характеристики

Наименование Значение
Общий диаметр ГОСТ 5006-55 182мм
Общая длина 147мм
Количество болтов М12 х 6шт
Расточка втулок от 30 до 50мм
Вес без упаковки 16 кг
Предварительная расточка втулок 30мм
Крутящий момент 1600 Нм
Обозначение по ГОСТ 50865-96 Муфта МЗ 1-1600
Скорость вращения 5000 об/мин
Климатическое исп. У2
Модуль зуба 2,5
Количество зубьев 38
