Муфта зубчатая МЗ-9 430х90/160х335

ID: 404352
Муфта зубчатая МЗ-9 Муфта зубчатая МЗ-9
Муфта зубчатая МЗ-9

Муфта зубчатая МЗ-9 430х90/160х335

ID: 404352
Арт: МЗ-9
Арт: МЗ-9
Общий диаметр ГОСТ 5006-55: 430мм
Общая длина: 342мм
Количество болтов: М24 х 8шт
Расточка втулок от: 90 до 160мм
Запчасти - Изготовление муфт зубчатых
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
от 135 000
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Документация
Гарантия

Муфта зубчатая МЗ-9

Муфта зубчатая МЗ-9 собрана из двух зубчатых втулок и двух полумуфт, скреплённых между собой болтами. Основной целью зубчатой муфты является передача крутящего момента с валов и других механизмов. Муфта представляет собой деталь, имеющую зубья и цилиндрические отверстия, диаметр которых составляет 90 мм. Муфта может быть изготовлена из стали марок: 40, 40Х, 45Л, 50. Муфта зубчатая МЗ-9 может соединять валы с диаметром 160 мм, крутящим моментом 40 000 Нм и скоростью вращения 1700 об/мин.

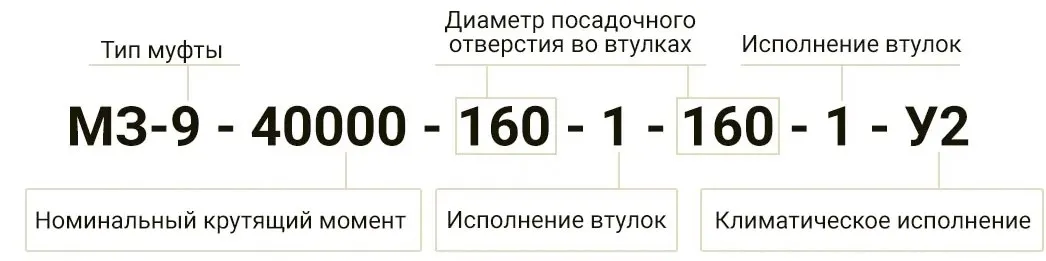

Расшифровка условного обозначения МЗ-9

Муфта зубчатая - маркировка

Перед началом работы зубчатой муфты требуется полностью покрыть все зубья муфты смазкой. Стоит помнить о своевременном обслуживании через каждые 4000 часов эксплуатации муфты. В муфте присутствует специальное заправочное отверстие, куда подаётся масло или другие смазывающие материалы.

Габаритные размеры

Муфта зубчатая МЗ-9 - габаритные размеры
Параметр d D D1 D2 L l c d1 d2
Значение 160 430 340 220 340 165 5 M27 M6

Характеристики

Наименование Значение
Общий диаметр ГОСТ 5006-55 430мм
Общая длина 342мм
Количество болтов М24 х 8шт
Расточка втулок от 90 до 160мм
Вес без упаковки 176 кг
Предварительная расточка втулок 90мм
Крутящий момент 40000 Нм
Обозначение по ГОСТ 50865-96 Муфта МЗ 1-40000
Скорость вращения 1700 об/мин
Климатическое исп. У2
Модуль зуба 6,0
Количество зубьев 46
