Муфта зубчатая МЗ-6 320х60/105х255

ID: 404349
Муфта зубчатая МЗ-6 Муфта зубчатая МЗ-6
Муфта зубчатая МЗ-6

Муфта зубчатая МЗ-6 320х60/105х255

ID: 404349
Арт: МЗ-6
Арт: МЗ-6
Общий диаметр ГОСТ 5006-55: 320мм
Общая длина: 262мм
Количество болтов: М20 х 6шт
Расточка втулок: от 60 до 105мм
Запчасти - Изготовление муфт зубчатых
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
от 63 000
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Документация
Гарантия

Муфта зубчатая МЗ-6

Муфта зубчатая МЗ-6 собрана из двух зубчатых втулок и двух крышек, скреплённых между собой болтами. Основной целью зубчатой муфты является передача крутящего момента с валов и других механизмов.  Муфта представляет собой деталь, имеющую зубья и цилиндрические отверстия, диаметр которых составляет 60 мм. Муфта может быть изготовлена из стали марок: 40, 40Х, 45Л, 50. Муфта зубчатая МЗ-6 может соединять валы с диаметром 105 мм, крутящим моментом 10 000 Нм и скоростью вращения 2500 об/мин.

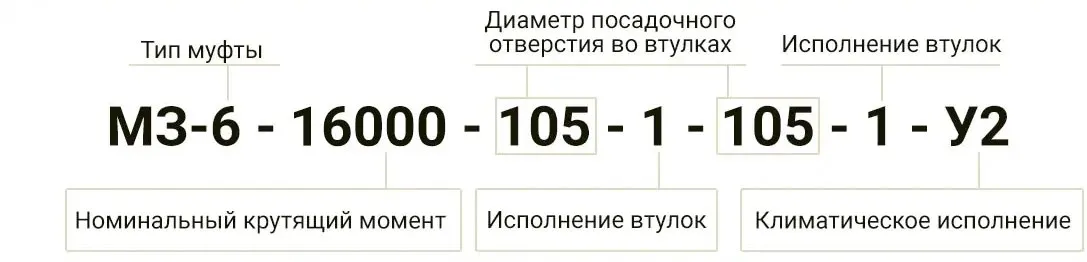

Расшифровка условного обозначения МЗ-6

Муфта зубчатая - маркировка

Перед началом работы зубчатой муфты требуется полностью покрыть все зубья муфты смазкой. Стоит помнить о своевременном обслуживании через каждые 4000 часов эксплуатации муфты. В муфте присутствует специальное заправочное отверстие, куда подаётся масло или другие смазывающие материалы.

Габаритные размеры

Муфта зубчатая МЗ-6 - габаритные размеры
Параметр d D D1 D2 L l c d1 d2
Значение 105 320 240 150 260 125 5 M22 M6

Характеристики

Наименование Значение
Общий диаметр ГОСТ 5006-55 320мм
Общая длина 262мм
Количество болтов М20 х 6шт
Расточка втулок от 60 до 105мм
Вес без упаковки 80 кг
Предварительная расточка втулок 60мм
Крутящий момент 10000 Нм
Обозначение по ГОСТ 50865-96 Муфта МЗ 1-10000
Скорость вращения 2500 об/мин
Климатическое исп. У2
Модуль зуба 4,0
Количество зубьев 48
