Муфта зубчатая МЗ-1 170х20 / 40х115

ID: 404344
Муфта зубчатая МЗ-1
Муфта зубчатая МЗ-1

Муфта зубчатая МЗ-1 170х20 / 40х115

ID: 404344
Арт: МЗ-1
Арт: МЗ-1
Общий диаметр: 160мм
Общая длина: 117мм
Количество болтов: М12 х 6шт
Расточка втулок: от 18 до 40мм
Запчасти - Изготовление муфт зубчатых
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
от 12 200
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Документация
Гарантия

Муфта зубчатая МЗ-1

Муфта зубчатая МЗ-1 собрана из двух зубчатых втулок и двух обойм, скреплённых между собой болтами. Основной целью зубчатой муфты является передача крутящего момента с валов и других механизмов. Муфта представляет собой деталь, имеющую зубья и цилиндрические отверстия, диаметр которых составляет диаметр которых составляет 20 мм. Муфта может быть изготовлена из стали марок: 40, 40Х, 45Л, 50. Муфта зубчатая МЗ-1 может соединять валы с диаметром 40 мм, крутящим моментом 1000 Нм и скоростью вращения 6300 об/мин.

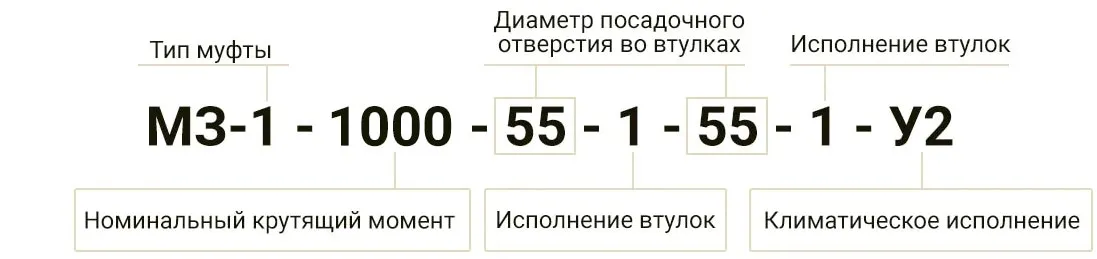

Расшифровка условного обозначения МЗ-1

Обозначение муфты МЗ-1

Перед началом работы зубчатой муфты требуется полностью покрыть все зубья муфты смазкой. Стоит помнить о своевременном обслуживании через каждые 4000 часов эксплуатации муфты. В муфте присутствует специальное заправочное отверстие, куда подаётся масло или другие смазывающие материалы.

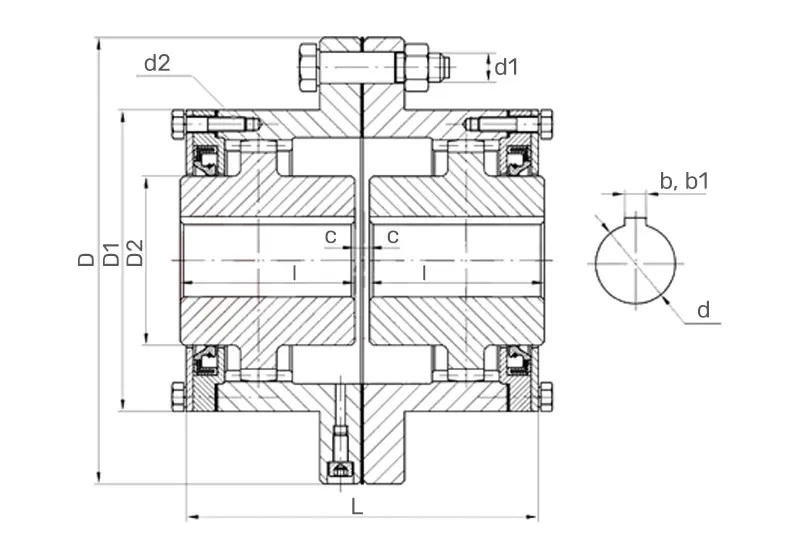

Габаритные размеры

Чертёж муфты МЗ-1
Параметр d D D1 D2 L l c d1 d2
Значение 40 165 110 60 115 55 2,5 M12 M6

Характеристики

Наименование Значение
Общий диаметр 160мм
Общая длина 117мм
Количество болтов М12 х 6шт
Расточка втулок от 18 до 40мм
Вес без упаковки 11 кг
Предварительная расточка втулок 20мм
Крутящий момент 1000 Нм
Обозначение по ГОСТ 50865-96 Муфта МЗ 1-1000
Скорость вращения 6300 об/мин
Климатическое исп. У2
Модуль зуба 2,5
Количество зубьев 30
