Муфта зубчатая МЗ-5 290х50/90х235
по чертежам заказчика
широкая база чертежей в наличии
Муфта зубчатая МЗ-5
Муфта зубчатая МЗ-5 собрана из двух зубчатых втулок и двух обойм, скреплённых между собой болтами. Основной целью зубчатой муфты является передача крутящего момента с валов и других механизмов. Муфта представляет собой деталь, имеющую зубья и цилиндрические отверстия, диаметр которых составляет 50 мм. Муфта может быть изготовлена из стали марок: 40, 40Х, 45Л, 50. Муфта зубчатая МЗ-5 может соединять валы с диаметром 90 мм, крутящим моментом 6300 Нм и скоростью вращения 2800 об/мин.

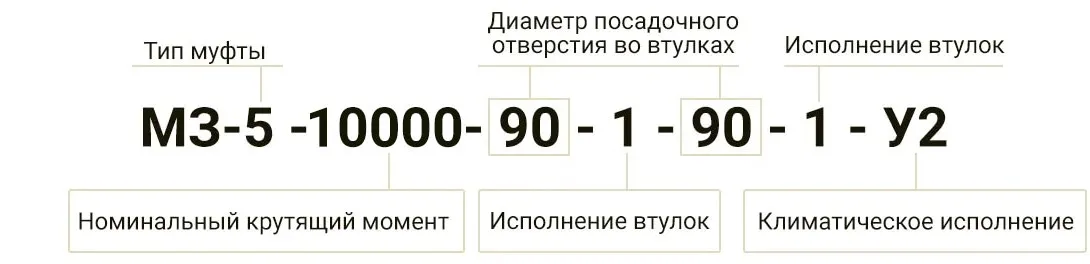

Расшифровка условного обозначения МЗ-5
Перед началом работы зубчатой муфты требуется полностью покрыть все зубья муфты смазкой. Стоит помнить о своевременном обслуживании через каждые 4000 часов эксплуатации муфты. В муфте присутствует специальное заправочное отверстие, куда подаётся масло или другие смазывающие материалы.
Габаритные размеры
| Параметр | d | D | D1 | D2 | L | l | c | d1 | d2 |
|---|---|---|---|---|---|---|---|---|---|
| Значение | 90 | 280 | 210 | 140 | 240 | 115 | 5 | M20 | M6 |
Характеристики
| Наименование | Значение |
|---|---|
| Общий диаметр ГОСТ 5006-55 | 290мм |
| Общая длина | 242мм |
| Количество болтов | М16 х 8шт |
| Расточка втулок | от 50 до 90мм |
| Вес без упаковки | 60 кг |
| Предварительная расточка втулок | 50мм |
| Крутящий момент | 6300 Нм |
| Обозначение по ГОСТ 50865-96 | Муфта МЗ 1-6300 |
| Скорость вращения | 2800 об/мин |
| Климатическое исп. | У2 |
| Модуль зуба | 3,0 |
| Количество зубьев | 56 |
