Муфта зубчатая МЗ-10 490х110/180х365
по чертежам заказчика
широкая база чертежей в наличии
Муфта зубчатая МЗ-10
Муфта зубчатая МЗ-10 собрана из двух зубчатых втулок и двух обойм, скреплённых между собой болтами. Основной целью зубчатой муфты является передача крутящего момента с валов и других механизмов. Муфта представляет собой деталь, имеющую зубья и цилиндрические отверстия, диаметр которых составляет 110 мм. Муфта может быть изготовлена из стали марок: 40, 40Х, 45Л, 50. Муфта зубчатая МЗ-10 может соединять валы с диаметром 490 мм, крутящим моментом 63 000 Нм и скоростью вращения 1400 об/мин.

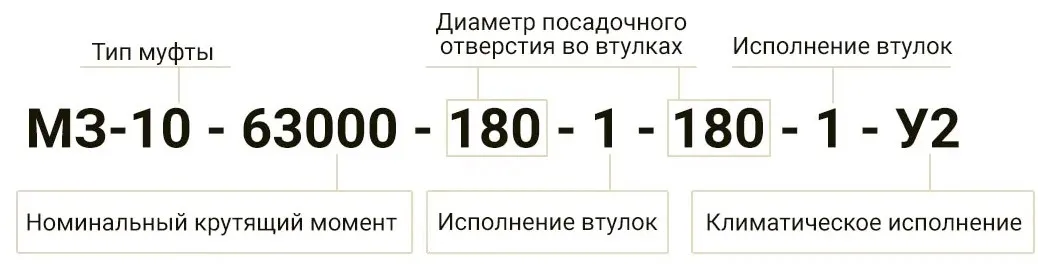

Расшифровка условного обозначения МЗ-10
Перед началом работы зубчатой муфты требуется полностью покрыть все зубья муфты смазкой. Стоит помнить о своевременном обслуживании через каждые 4000 часов эксплуатации муфты. В муфте присутствует специальное заправочное отверстие, куда подаётся масло или другие смазывающие материалы.
Габаритные размеры
| Параметр | d | D | D1 | D2 | L | l | c | d1 | d2 |
|---|---|---|---|---|---|---|---|---|---|
| Значение | 180 | 490 | 400 | 270 | 370 | 180 | 5 | M27 | M8 |
Характеристики
| Наименование | Значение |
|---|---|
| Общий диаметр ГОСТ 5006-55 | 490мм |
| Общая длина | 372мм |
| Количество болтов | М24 х 10шт |
| Расточка втулок | от 110 до 180мм |
| Вес без упаковки | 264 кг |
| Предварительная расточка втулок | 110мм |
| Крутящий момент | 63000 Нм |
| Обозначение по ГОСТ 50865-96 | Муфта МЗ 1-63000 |
| Скорость вращения | 1400 об/мин |
| Климатическое исп. | У2 |
| Модуль зуба | 6,0 |
| Количество зубьев | 56 |
