Выключатель концевой КУ-703 - подробная информация
Подходит для спецтехники
- Грузоподъёмная техника — КУ‑701‑СУ У2, КУ‑703‑СУ У2, КУ‑704‑СУ.
Концевой выключатель КУ-703 У1 серии КУ700 предназначен для коммутации цепей управления в крановых электроприводах. Он обеспечивает ограничение линейного передвижения механизмов, гарантируя безопасность и точность работы оборудования.
Конечный выключатель КУ‑703 СУ предназначен для коммутации цепей управления в электроприводах и крановом оборудовании, обеспечивая безопасное ограничение рабочих перемещений механизмов. В практике эксплуатации устройство встречается также под наименованиями путевого или рычажного выключателя — функциональное назначение при этом остаётся неизменным.

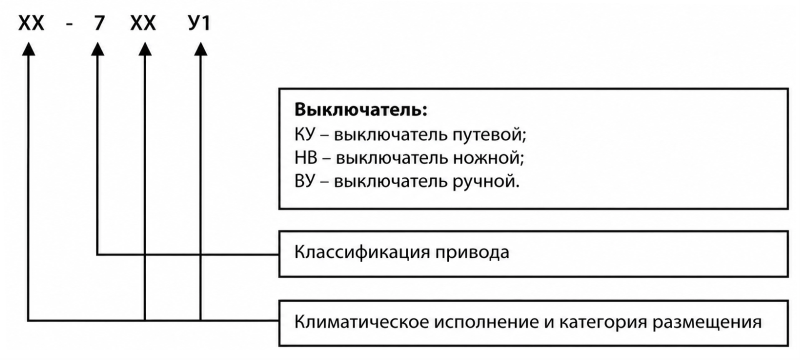

Структура условного обозначения
В составе кранового электропривода применяются конструкции двух типов — рычажные и шпиндельные; модель КУ‑703 относится к рычажному исполнению. Принцип работы выключателя базируется на механическом воздействии: в схеме ограничения подъёма крюка задействован двуплечий рычаг, размещённый на кулачковом валу. На одном плече рычага постоянно закреплён груз, создающий момент для возврата механизма в исходное положение и размыкания контактов. К противоположному плечу на тросике подвешен дополнительный груз, масса которого превышает массу противовеса на рычаге. При приближении крюковой подвески к предельной отметке трос проходит через скобу подвижного груза и поднимает его — в результате рычаг поворачивается под действием собственного противовеса, кулачковый вал смещается и происходит срабатывание контактной группы. Таким образом реализуется функция аварийного ограничения подъёма.
Конструктивное исполнение выключателя ориентировано на надёжную работу в условиях промышленной эксплуатации. Корпус и крышка изготовлены из силуминового сплава, устойчивого к эксплуатационным нагрузкам, а герметизация кабельных вводов обеспечена латунными сальниками. Рычаг выключателя фиксируется строго в одном рабочем положении; после срабатывания предусмотрен свободный ход 30–40 мм — он необходим для пропуска управляющей линейки в период выбега механизма. Следует учитывать, что данная модификация предназначена исключительно для ограничения движения крюка в направлении вверх, что определяет специфику её интеграции в схему защитной автоматики крана.

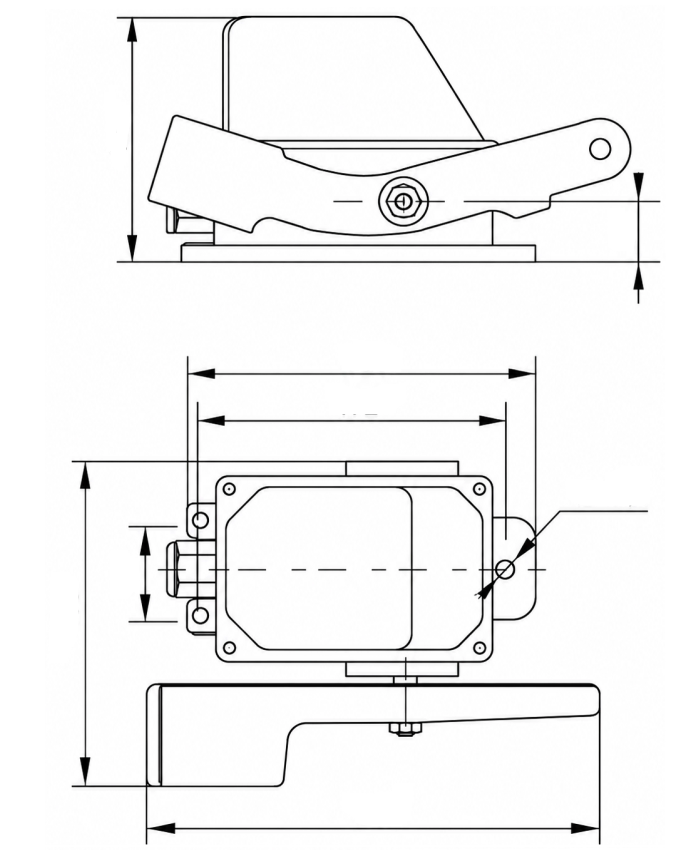

Cхема КУ-703 СУ
Характеристики
| Наименование | Значение |
|---|---|
| Вид привода | Груз с противовесом |
| Назначение | Для коммутации цепей управления в крановых электроприводах. Ограничивает ход механизма подъема |
| Фиксация | Фиксация в крайних положениях |
| Номинальный рабочий ток In, А | 10 |
| Номинальное рабочее напряжение Ue, В | АС 500/50Гц / DC 440 |
| Номинальное напряжение изоляции, В | 500 |
| Допустимая частота включений, циклов в час | 600 |
| Механическая износостойкость, циклов ВО | 1 000 000 |
| Коммутационная износостойкость, циклов ВО | 400 000 |
| Режимы работы по ГОСТ 18311-80 | Повторно-кратковременный |
| Степень защиты | IP44 |
| Вид климатического исполнения и категория размещения | У1; У2 |
| Материал корпуса | Силумин |
