Выключатель конечный (концевой) КУ-123/2
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Подробная информация Пост управления КУ
Общее описание
Пост управления кнопочный КУ123-2 IP56 используют в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.
Применение КУ-123/2
Основное применение – коммутация электрических цепей управления переменного напряжения до 380В (50/60Гц) и постоянного тока до 440В под воздействием управляющих упоров в определённых точках пути контролируемого объекта.Кнопки управления с замыкающим и размыкающим контактами закрепляются на основании корпуса. Подводящие провода у кнопок открытого исполнения присоединяются сзади, у кнопок защищенного и водозащищенного исполнения спереди. В КП провода кабеля монтируются через сальники. Кнопочные посты 123-1 имеют один сальник, КУ 123-2 и КУ 123-3 — по два. В постах КУ 123-2 и КУ 123-3 сальники расположены с двух сторон.
Установка выключателя КУ-123
Посты открытого исполнения устанавливаются на лицевой стороне панели щита или пульта управления, посты защищенного и водозащищенного исполнений устанавливаются на любой ровной поверхности. Для подвода присоединительных проводов в основаниях оболочек имеются отверстия. После установки поста необходимо присоединить заземляющий провод.

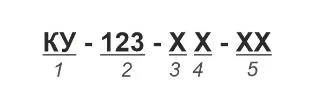

Структура условного обозначения
2. - Условное обозначение номера серии: 123 (цифра 3 в конце — условное обозначение степени защиты IP56 по ГОСТ 14254-80)
3. - Условное обозначение количества кнопочных элементов: 1 – один элемент
4. - Условное обозначение диаметра проходного отверстия гнезда сальника: 1 – 12 мм; 2 – 16 мм; 3 - 22 мм
5. - Климатическое исполнение и категория размещения по ГОСТ 15050-69: У, ХЛ, Т, М, МТ
Характеристики
| Наименование | Значение |
|---|---|
| Серия выключателя управления | КУ-123 |
| Степень защиты по ГОСТ | IP56 |
| Количество кнопочных элементов | 2 |
| Наличие сальника (-ов) | Два сальника |
| Номинальное рабочее напряжение, Ue | 380В AC, 440В DC |
| Номинальное напряжение по изоляции, В | 660 |
| Частота питающей сети, Гц | 50/60Гц |
| Масса, кг | от 1,5 до 1,8 |
