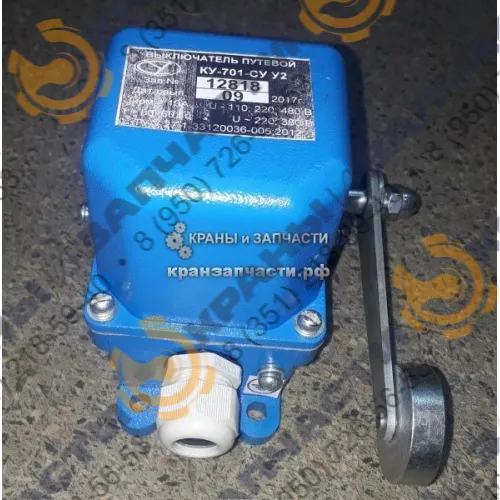

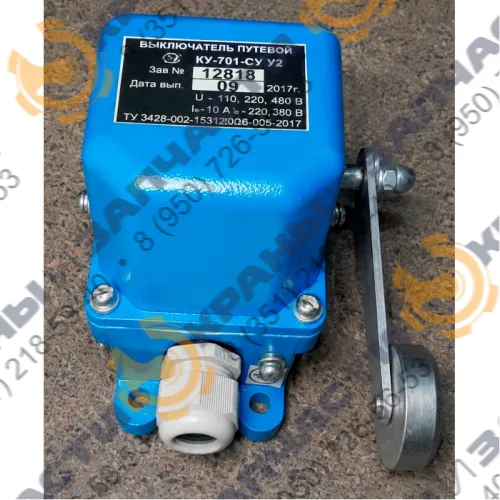

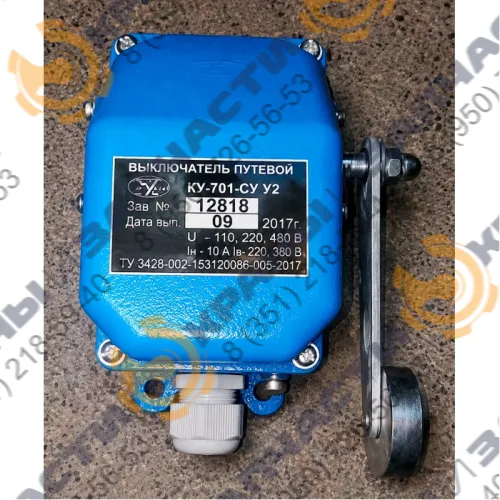

Выключатель конечный (путевой) КУ-701-СУ коммутации цепей управления крановых электроприводов

ID: 392873

В наличии

Выключатель конечный (путевой) КУ-701-СУ коммутации цепей управления крановых электроприводов

ID: 392873

Арт: КУ-701-СУ

Включаемый ток: При переменном напряжении до 500 В — 50 А

Включаемый ток: При постоянном напряжении 110/220/440 В — 25 А

Отключаемый ток: При переменном напряжении до 500 В — 10 А;

Отключаемый ток: При постоянном напряжении 10 В — 2,0 А; 220 В — 1,5 А; 440 В — 0,5 А

Все характеристики

Запчасти - Выключатели концевые

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

от 3 400 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

ID: 392873

Арт: КУ-701-СУ

Включаемый ток: При переменном напряжении до 500 В — 50 А

Включаемый ток: При постоянном напряжении 110/220/440 В — 25 А

Отключаемый ток: При переменном напряжении до 500 В — 10 А;

Отключаемый ток: При постоянном напряжении 10 В — 2,0 А; 220 В — 1,5 А; 440 В — 0,5 А

Все характеристики

от 3 400 ₽

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Выключатель конечный (путевой) КУ-701-СУ коммутации цепей управления крановых электроприводов

Запчасти - Выключатели концевые

Описание

Характеристики

Гарантия

Подходит для спецтехники

Грузоподъёмная техника — КУ‑701‑СУ У2, КУ‑703‑СУ У2, КУ‑704‑СУ.

Выключатели КУ-701-СУ, КУ-703-СУ, КУ-704-СУ применяются в цепях управления крановых электроприводов для ограничения линейного перемещения исполнительных механизмов.

Принцип действия основан на преобразовании поступательного движения ограничительной линейки во вращение кулачкового барабана, который коммутирует контактную группу. Конструкция допускает перенастройку логики переключения за счёт перестановки кулачковых шайб — это позволяет адаптировать выключатель под разные схемы управления без замены аппарата.

Корпус из литого алюминиевого сплава обеспечивает прочность и стойкость к эксплуатационным нагрузкам; степень защиты IP54 гарантирует работоспособность в условиях запылённости и воздействия брызг воды. Устройство рассчитано на коммутацию до двух независимых цепей — до 500 В переменного тока или до 440 В постоянного тока, что делает его пригодным для типовых схем управления крановыми механизмами.

Наименование параметра

Единица измерения

Конструктивное исполнение выключателя

КУ-701

КУ-703

КУ-704

Включаемый ток:

переменное напряжение до 500В

постоянное напряжение 110, 220, 440В

Отключаемый ток:

переменное напряжение до 500В

постоянное напряжение 110/220/ 440В

2,0/1,5/0,5

2,5/1,5/0,5

Номинальный ток

Классификация привода:

тип привода

число положений

фиксация

максимальная скорость привода

м/мин

Рычаг с роликом

Самовозврат рычага

150

Груз с противовесом

Фиксация в крайних положениях

Не ограничена

Рычаг пластинчатый W-образный

Фиксация в каждом положении

100

Усилие срабатывания:

прямого

обратного

Собственное время срабатывания при прямом и обратном ходе, не более

100

0,5

100

0,5

200

0,5

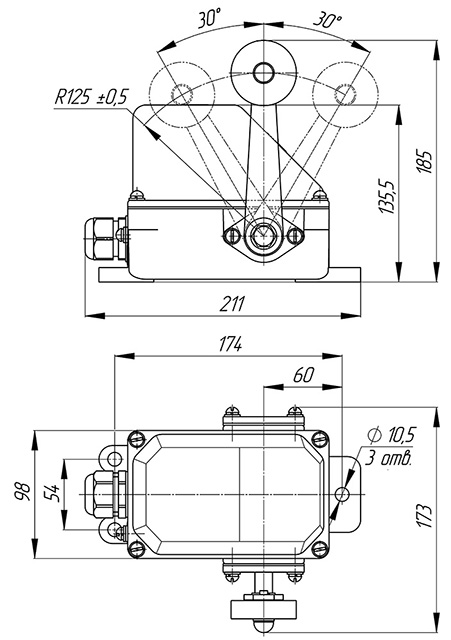

Схема:

Характеристики

Наименование	Значение
Включаемый ток	При переменном напряжении до 500 В — 50 А
Включаемый ток	При постоянном напряжении 110/220/440 В — 25 А
Отключаемый ток	При переменном напряжении до 500 В — 10 А;
Отключаемый ток	При постоянном напряжении 10 В — 2,0 А; 220 В — 1,5 А; 440 В — 0,5 А
Номинальный ток	10 А
