Пост управления КУ-123/1 - подробная информация
Общая информация
Кнопочный пост КУ123-1 IP56 предназначен для управления электрическими цепями, сигнализации и контроля положения подвижных механизмов. Обеспечивает стабильную работу в системах с переменным напряжением до 380 В (50/60 Гц) или постоянным током до 440 В, с защитой IP56 от пыли и влаги.
Применение
Устройство применяется для коммутации электрических цепей под воздействием управляющих упоров в заданных точках перемещения объекта. Кнопки с замыкающими и размыкающими контактами закреплены на корпусе. Подвод проводов осуществляется через один сальник в модели КУ123-1, в отличие от КУ123-2 и КУ123-3, где используются два сальника, расположенные по обе стороны.
Установка
Посты КУ123-1 открытого исполнения монтируются на лицевую панель пульта или щита управления, а защищенные и водозащищенные модели — на любую ровную поверхность. В корпусе предусмотрены отверстия для подвода проводов, а после установки требуется подключение заземляющего провода для безопасности.

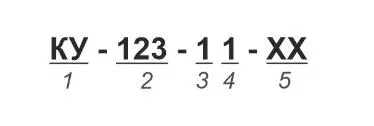

Структура условного обозначения
- Кнопочный пост: КУ
- Номер серии: 123 (цифра 3 обозначает степень защиты IP по ГОСТ 14254-80)
- Количество кнопочных элементов: 1 — один элемент
- Диаметр проходного отверстия сальника: 1 — 12 мм; 2 — 16 мм; 3 — 22 мм
- Климатическое исполнение и категория размещения по ГОСТ 15050-69: У, ХЛ, Т, М, МТ
Характеристики
| Наименование | Значение |
|---|---|
| Серия выключателя управления | КУ 123 |
| Степень защиты по ГОСТ | IP 56 |
| Количество кнопочных элементов | 1 |
| Наличие сальника (-ов) | Один сальник |
| Тип контактов | 1з+1р |
| Номинальное рабочее напряжение, Ue | 380В AC, 440В DC |
| Номинальное напряжение по изоляции, В | 660 |
| Частота питающей сети, Гц | 50/60Гц |
| Габаритные размеры, мм | 169х120х135 |
| Масса, кг | не более 1,2 |
