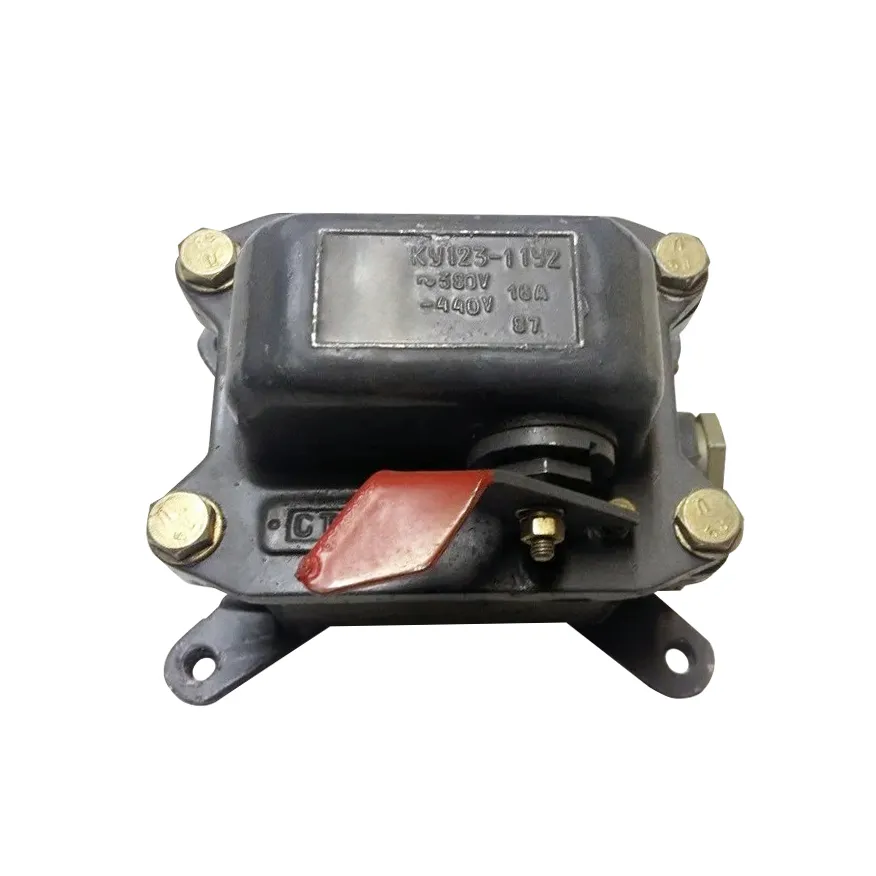

Выключатель конечный (концевой) КУ-123/13

ID: 405822
Выключатель конечный (концевой) КУ-123/13
Выключатель конечный (концевой) КУ-123/13

Выключатель конечный (концевой) КУ-123/13

ID: 405822
Арт: КУ123/13 КУ-123-13
Арт: КУ123/13 КУ-123-13
Серия выключателя управления: КУ-123
Степень защиты по ГОСТ: IP56
Количество кнопочных элементов: 1
Наличие сальника (-ов): Один сальник
Запчасти - Выключатель конечный концевой КУ
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
Цена по запросу
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Документация
Гарантия

Пост управления КУ - подробная информация

Общая информация по посту КУ

Пост управления кнопочный КУ123-13 IP56 используют в электрических цепях управления, сигнализации и контроля относительного положения подвижных частей механизма в пространстве.

Применение выключателя КУ

Основное применение – коммутация электрических цепей управления переменного напряжения до 380В (50/60Гц) и постоянного тока до 440В под воздействием управляющих упоров в определённых точках пути контролируемого объекта.

Кнопки управления с замыкающим и размыкающим контактами закрепляются на основании корпуса. Подводящие провода у кнопок открытого исполнения присоединяются сзади, у кнопок защищенного и водозащищенного исполнения спереди. В КП провода кабеля монтируются через сальники. Кнопочные посты 123-1 имеют один сальник, КУ 123-2 и КУ 123-3 — по два. В постах КУ 123-2 и КУ 123-3 сальники расположены с двух сторон.

Установка КУ-123-13

Посты открытого исполнения устанавливаются на лицевой стороне панели щита или пульта управления, посты защищенного и водозащищенного исполнений устанавливаются на любой ровной поверхности. Для подвода присоединительных проводов в основаниях оболочек имеются отверстия. После установки поста необходимо присоединить заземляющий провод.

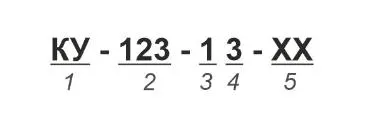

Структура условного обозначения

1. - Кнопочный пост: КУ
2. - Условное обозначение номера серии: 123 (цифра 3 в конце — условное обозначение степени защиты IP56 по ГОСТ 14254-80)
3. - Условное обозначение количества кнопочных элементов: 1 – один элемент
4. - Условное обозначение диаметра проходного отверстия гнезда сальника: 1 – 12 мм; 2 – 16 мм; 3 - 22 мм
5. - Климатическое исполнение и категория размещения по ГОСТ 15050-69: У, ХЛ, Т, М, МТ

Характеристики

Наименование Значение
Серия выключателя управления КУ-123
Степень защиты по ГОСТ IP56
Количество кнопочных элементов 1
Наличие сальника (-ов) Один сальник
Диаметр отверстий для крепления, мм 22
Тип контактов 1з+1р
Номинальное рабочее напряжение, Ue 380В AC, 440В DC
Номинальное напряжение по изоляции, В 660
Частота питающей сети, Гц 50/60Гц
Габаритные размеры, мм 169х120х135
Масса, кг не более 1,2
