Электродвигатель крановый МТН 613-10

ID: 490548
Электродвигатель крановый МТН 613-10
Электродвигатель крановый МТН 613-10

Электродвигатель крановый МТН 613-10

ID: 490548
Арт: МТН 613-10
Арт: МТН 613-10
Мощность двигателя, кВт: 75
Частота вращения вала, об/мин: 550 / 600
Напряжение питания, В: 220 / 380
Номинальный ток, А: 150
Запчасти - Электродвигатели крановые фазные
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
Цена по запросу
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Гарантия

Электродвигатель крановый MTH 613-10 - подробная информация

Электродвигатель МТН 613-10 – трехфазный асинхронный двигатель с фазным ротором, предназначенный для использования в подъемно-транспортных механизмах, таких как краны. Мощность двигателя составляет 75 кВт, частота вращения вала – 600 об/мин. Режим работы – повторно-кратковременный (S3) с продолжительностью включения ПВ 40% (ГОСТ Р52776). Электродвигатели серии МТН в габарите 613 выпускаются под маркировками МТН, MTF, МТВ, AMTН, AMTF, 5MTН, 5MTF, ДМТF, ДМТН, 4MTМ, 4MTН, 4MTF и обладают схожими характеристиками, что делает их взаимозаменяемыми.

Двигатели МТН 613-10 рассчитаны на напряжение 220/380 или 380/660 В с возможностью подключения обмоток по схемам "звезда" или "треугольник". Выбор кабеля осуществляется в соответствии с ГОСТ 31996—2012.

Габаритные и присоединительные размеры

IM b1 b10 b11 d1, d2 d5 d10 d30 h h1 h5 h10 h31 l1, l2 l3 l10 l11 l30 l31 l33
1003, 1004 22 520 640 90 М64х4 42 535 315 14 91.75 35 665 170 130 540 690 1405 256  1579

Примечание: Габаритные размеры (l30, l33, h31) и установочно-присоединительные размеры (l11, b11, h10) указаны для справки и могут варьироваться в зависимости от производителя или партии. Если точное соответствие этим размерам критично, их необходимо уточнить и согласовать при оформлении заказа.

Габаритные размеры МТН 613-10 IM1003-1004
Рис.1 - исполнение IM1003, IM1004

В исполнениях IM 1003 и IM 1004 суммарная нагрузка на валы не должна превышать допустимых значений для данной модели электродвигателя. Возможна поставка двигателей с цилиндрическими валами нестандартной длины или диаметра по чертежам заказчика.

Варианты исполнения МТН 613-10

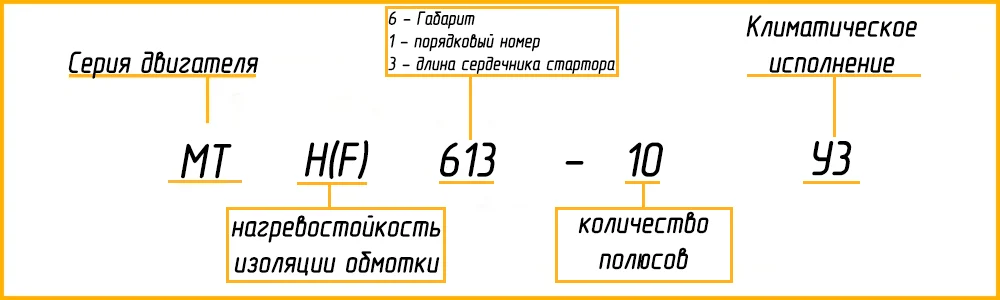

Расшифровка маркировки

  1. МТ – серия электродвигателя с фазным ротором
  2. Н – нагревостойкость изоляции обмотки
  3. 6 – условный габарит
  4. 1 – порядковый номер
  5. 3 – длина сердечника
  6. 10 – количество полюсов
  7. У1 – климатическое исполнение, категория размещения
Расшифровка маркировки МТН 613-10 У1

Характеристики

Наименование Значение
Мощность двигателя, кВт 75
Частота вращения вала, об/мин 550 / 600
Напряжение питания, В 220 / 380
Номинальный ток, А 150
Масса, кг 865
