Электродвигатель крановый МТН 312-6

ID: 451174
Электродвигатель крановый МТН 312-6
Электродвигатель крановый МТН 312-6

Электродвигатель крановый МТН 312-6

ID: 451174
Арт: МТH 312-6
Арт: МТH 312-6
Мощность двигателя, кВт: 15
Частота вращения вала, об/мин: 950 / 1000
Напряжение питания, В: 220 / 380
Номинальный ток, А: 46
Запчасти - Электродвигатели крановые фазные
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
от 119 900
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Гарантия

Электродвигатель МТН 312-6 - подробная информация

Электродвигатель МТН 312-6 – трехфазный асинхронный двигатель с фазным ротором, предназначенный для использования в подъемно-транспортных механизмах, таких как краны. Мощность двигателя составляет 15 кВт, частота вращения вала – около 1000 об/мин. Режим работы – повторно-кратковременный (S3) с продолжительностью включения ПВ 40% (ГОСТ Р52776). Электродвигатели серии МТН в габарите 312 выпускаются под маркировками МТН, MTF, МТВ, AMTН, AMTF, 5MTН, 5MTF, ДМТF, ДМТН, 4MTМ, 4MTН, 4MTF и обладают схожими характеристиками, что делает их взаимозаменяемыми.

Двигатели МТН 312-6 рассчитаны на напряжение 220/380 или 380/660 В с возможностью подключения обмоток по схемам "звезда" или "треугольник". Выбор кабеля осуществляется в соответствии с ГОСТ 31996—2012.

Габаритные и присоединительные размеры

IM b1 b10 b11 d1, d2 d10 d20 d22 d24 d25 d30 h h1 h5 h10 h31 l1, l2 l10 l11 l20 l28 l30 l31 l33
1001, 1002 14 280 355 50 24 - - - - 360 180 9 53.5 30 450 110 320 400 - 240 837 170 950
2001, 2002 14 280 355 50 24 300 4х18 350 250 360 180 9 53.5 30 450 110 320 400 5 240 837 170 950

Примечание: Габаритные размеры (l30, l33, h31) и установочно-присоединительные размеры (l11, b11, h10) указаны для справки и могут варьироваться в зависимости от производителя или партии. Если точное соответствие этим размерам критично, их необходимо уточнить и согласовать при оформлении заказа.

Габаритные размеры МТН 312-6 IM1001-1002
Рис.1 - исполнение IM1001, IM1002
Габаритные размеры МТН 312-6 IM2001-2002
Рис.2 - исполнение IM2001, IM2002

В исполнениях IM 1001, IM 1002, IM 2001 и IM 2002 суммарная нагрузка на валы не должна превышать допустимых значений для данной модели электродвигателя. Возможна поставка двигателей с цилиндрическими валами нестандартной длины или диаметра по чертежам заказчика.

Варианты исполнения МТН 312-6

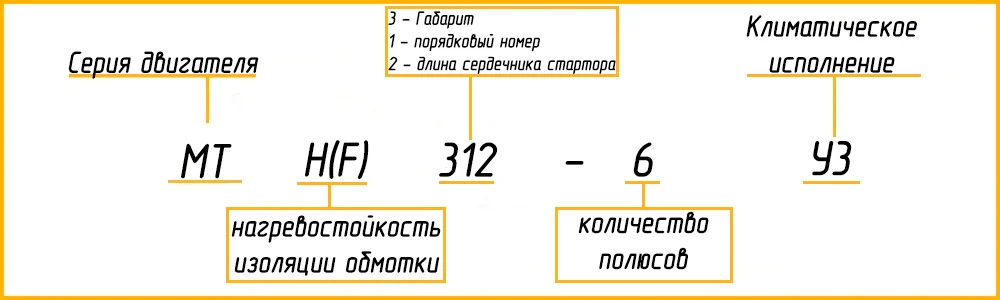

Расшифровка маркировки

  1. МТ – серия электродвигателя с фазным ротором
  2. Н(F) –  нагревостойкость изляции обмотки
  3. 3 – условный габарит
  4. 1 – порядковый номер
  5. 2 – длина сердечника стартора
  6. 6 – количество полюсов
  7. У1 – климатическое исполнение, категория размещения
Расшифровка маркировки МТН 312-6 У1

Характеристики

Наименование Значение
Мощность двигателя, кВт 15
Частота вращения вала, об/мин 950 / 1000
Напряжение питания, В 220 / 380
Номинальный ток, А 46
Масса, кг 200-240
