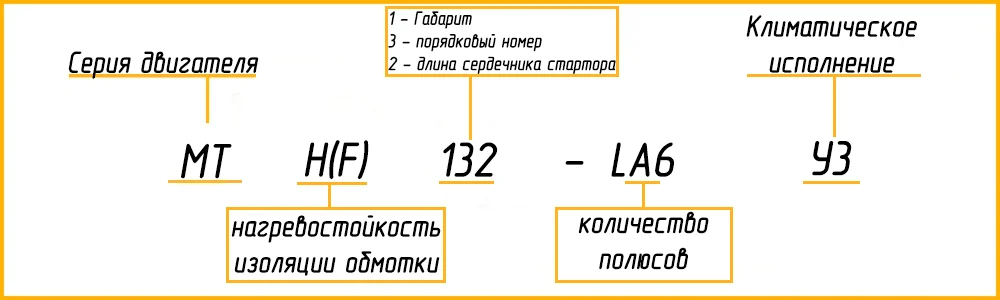

Электродвигатель МТН 132LA6 – трехфазный асинхронный двигатель с фазным ротором, предназначенный для использования в подъемно-транспортных механизмах, таких как краны. Мощность двигателя составляет 5.5 кВт, частота вращения вала – 1000 об/мин. Режим работы – повторно-кратковременный (S3) с продолжительностью включения ПВ 40% (ГОСТ Р52776). Электродвигатели серии МТН в габарите 132 выпускаются под маркировками МТН, MTF, МТВ, AMTН, AMTF, 5MTН, 5MTF, ДМТF, ДМТН, 4MTМ, 4MTН, 4MTF и обладают схожими характеристиками, что делает их взаимозаменяемыми.
Двигатели МТН 132LA6 рассчитаны на напряжение 220/380 или 380/660 В с возможностью подключения обмоток по схемам "звезда" или "треугольник". Выбор кабеля осуществляется в соответствии с ГОСТ 31996—2012.
| IM | b1 | b10 | b11 | d1, d2 | d10 | d20 | d22 | d24 | d25 | h | h1 | h5 | h10 | h31 | l1, l2 | l10 | l11 | l20 | l30 | l31 | l33 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1001, 1002 | 12 | 216 | 270 | 42 | 12 | - | - | - | - | 132 | 8 | 45 | 15 | 350 | 110 | 203 | 300 | - | 660 | 89 | 772 |
| 2001, 2002 | 10 | 220 | 280 | 35 | 19 | 300 | 4х18 | 330 | 250 | 132 | 8 | 38 | 25 | 350 | 80 | 235 | 305 | 4 | 690 | 135 | 773 |
Примечание: Габаритные размеры (l30, l33, h31) и установочно-присоединительные размеры (l11, b11, h10) указаны для справки и могут варьироваться в зависимости от производителя или партии. Для МТН 132LA6 размеры основаны на данных для схожих моделей габарита 132. Если точное соответствие этим размерам критично, их необходимо уточнить и согласовать при оформлении заказа.
В исполнениях IM 1001, IM 1002, IM 2001 и IM 2002 суммарная нагрузка на валы не должна превышать допустимых значений для данной модели электродвигателя. Возможна поставка двигателей с цилиндрическими валами нестандартной длины или диаметра по чертежам заказчика.
| Наименование | Значение |
|---|---|
| Мощность двигателя, кВт | 5.5 |
| Частота вращения вала, об/мин | 950 / 1000 |
| Напряжение питания, В | 220 / 380 |
| Номинальный ток, А | 17 |
| Масса, кг | 94 |
