Крановый электродвигатель MTF412-6 30 кВт 960 об/мин с фазным ротором
Подходит для спецтехники
- Кран башенный — КБ-100
Крановый электродвигатель MTF412-6 (МТФ412-6) — трехфазный асинхронный электродвигатель с фазным ротором, предназначенный для работы в приводах грузоподъемных механизмов, кранов, лебедок и другого подъемно-транспортного оборудования. Двигатель применяется в механизмах, где требуется высокий пусковой момент, возможность регулирования характеристик привода и устойчивость к повторно-кратковременным режимам работы.
Электродвигатель МТФ412-6 относится к серии крановых двигателей МТФ и используется в электроприводах мостовых, козловых, портальных и башенных кранов, а также в механизмах подъема, передвижения и поворота. Основное исполнение двигателя рассчитано на режим работы S3 с продолжительностью включения ПВ 40%.
Модель MTF412-6 имеет мощность 30 кВт, номинальную частоту вращения около 960 об/мин, трехфазное питание 220/380 В и фазный ротор с контактными кольцами. Конструкция двигателя обеспечивает надежную работу при частых пусках и остановках, характерных для крановых механизмов.
Электродвигатель MTF412-6 выполнен по схеме трехфазной асинхронной машины с фазным ротором. Фазный ротор позволяет подключать внешние сопротивления в цепь ротора, что обеспечивает улучшенные пусковые характеристики и возможность работы с большими нагрузками в момент запуска.

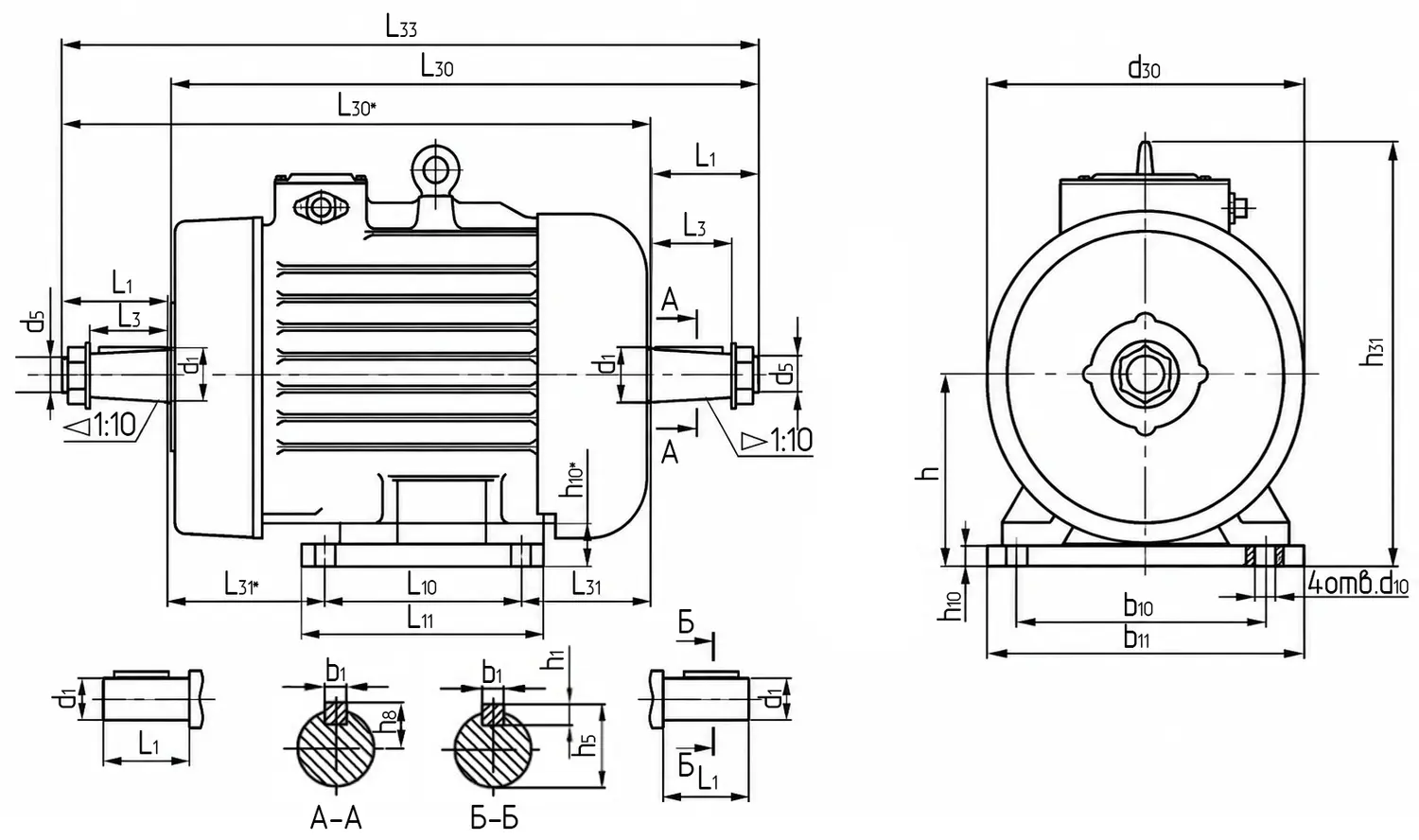

Габаритные и присоединительные размеры MTF 412-6, исполнение IM1001, IM1002, IM1003, IM1004
| Тип электродвигателя | d30 | l30 | l30* | l33 | h31 | b1 | b10 | d1 | d5 | d10 | l1 | l3 | l10 | l31 | l31* | h | h1 | h5 | h8 | b11 | l11 | h10 | h10* |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | MTF 412-6 | 422 | 907 | - | 1053 | 525 | 16 | 330 | 65 | М42x3 | 28 | 140 | 105 | 420 | 165 | - | 225 | 10* | - | 33,9 | 440 | 510 | 25 | 49 |

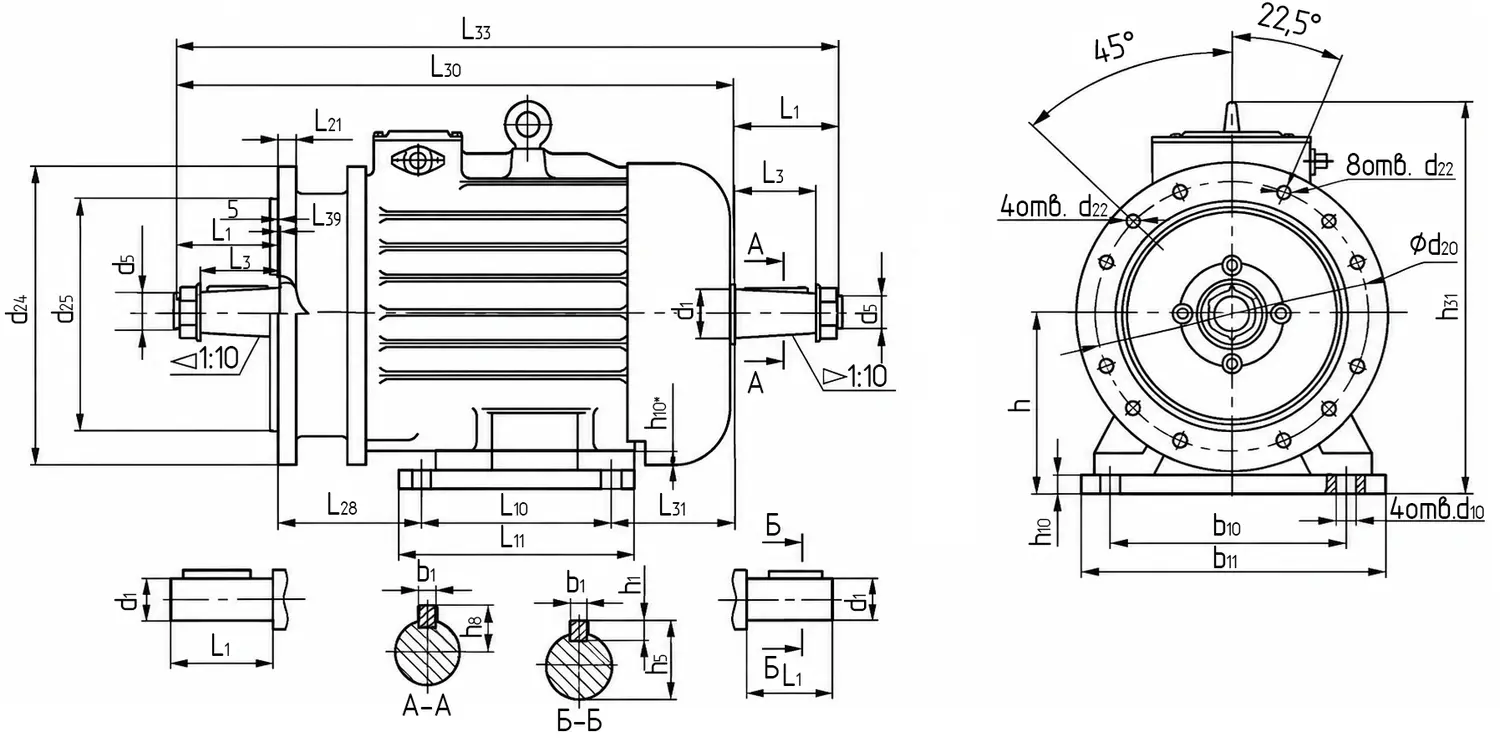

Габаритные и присоединительные размеры MTF 412-6, исполнение IM2001, IM2002, IM2003, IM2004
| Тип электродвигателя | d24 | l30 | l33 | h31 | b1 | b10 | d1 | d5 | d10 | d20 | d22 | d25 | l1 | l3 | l10 | l20 | l21 | l28 | l31 | l39 | h | h1 | h5 | h8 | b11 | l11 | h10 | h10* |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | MTF 412-6 | 400 | 917 | 1062 | 525 | 16 | 330 | 65 | М42x3 | 28 | 350 | 18 | 300 | 140 | 105 | 420 | 5 | 18 | 195 | 165 | 0 | 225 | 10 | - | 33,9 | 440 | 510 | 25 | 49 |
Характеристики
| Наименование | Значение |
|---|---|
| Кол-во оборотов, об/мин | 960 |
| Тип | MTF412-6 |
| Мощность, кВт | 30 |
| Кпд, % | 87 |
| Напряжение статора, В | 220/380, 380, 660 |
| Ток статора, А | 85/49 |
| Ток ротора, А | 61,4 |
| Напряжение ротора, В | 273 |
| Вес, кг | 300 |
