Электродвигатель крановый MTH 132LB6

ID: 490506
Электродвигатель крановый MTH 132LB6
Электродвигатель крановый MTH 132LB6

Электродвигатель крановый MTH 132LB6

ID: 490506
Арт: MTH 132LB6
Арт: MTH 132LB6
Мощность двигателя, кВт: 7.5
Частота вращения вала, об/мин: 950 / 1000
Напряжение питания, В: 220 / 380
Номинальный ток, А: 22
Запчасти - Электродвигатели крановые фазные
Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия
Цена по запросу
Появились вопросы о товаре?
Консультация специалиста
Описание
Характеристики
Гарантия

Электродвигатель крановый MTH 132-LB6 - подробная информация

Электродвигатель МТН 132LB6 – трехфазный асинхронный двигатель с фазным ротором, предназначенный для использования в подъемно-транспортных механизмах, таких как краны. Мощность двигателя составляет 7.5 кВт, частота вращения вала – 1000 об/мин. Режим работы – повторно-кратковременный (S3) с продолжительностью включения ПВ 40% (ГОСТ Р52776). Электродвигатели серии МТН в габарите 132 выпускаются под маркировками МТН, MTF, МТВ, AMTН, AMTF, 5MTН, 5MTF, ДМТF, ДМТН, 4MTМ, 4MTН, 4MTF и обладают схожими характеристиками, что делает их взаимозаменяемыми.

Двигатели МТН 132LB6 рассчитаны на напряжение 220/380 или 380/660 В с возможностью подключения обмоток по схемам "звезда" или "треугольник". Выбор кабеля осуществляется в соответствии с ГОСТ 31996—2012.

Габаритные и присоединительные размеры

IM b1 b10 b11 d1, d2 d10 d20 d22 d24 d25 d30 h h1 h5 h10 h31 l1, l2 l10 l11 l20 l28 l30 l31 l33
1001, 1002 12 216 260 42 12 - - - - 285 132 8 45 20 350 110 203 255 - 276 675 89 788
2001, 2002 12 216 280 42 12 300 4х19 350 250 285 132 8 45 20 350 110 203 255 5 276 675 89 788

Примечание: Габаритные размеры (l30, l33, h31) и установочно-присоединительные размеры (l11, b11, h10) указаны для справки и могут варьироваться в зависимости от производителя или партии. Если точное соответствие этим размерам критично, их необходимо уточнить и согласовать при оформлении заказа.

Габаритные размеры МТН 132LB6 IM1001-1002
Рис.1 - исполнение IM1001, IM1002
Габаритные размеры МТН 132LB6 IM2001-2002
Рис.2 - исполнение IM2001, IM2002

В исполнениях IM 1001, IM 1002, IM 2001 и IM 2002 суммарная нагрузка на валы не должна превышать допустимых значений для данной модели электродвигателя. Возможна поставка двигателей с цилиндрическими валами нестандартной длины или диаметра по чертежам заказчика.

Варианты исполнения МТН 132LB6

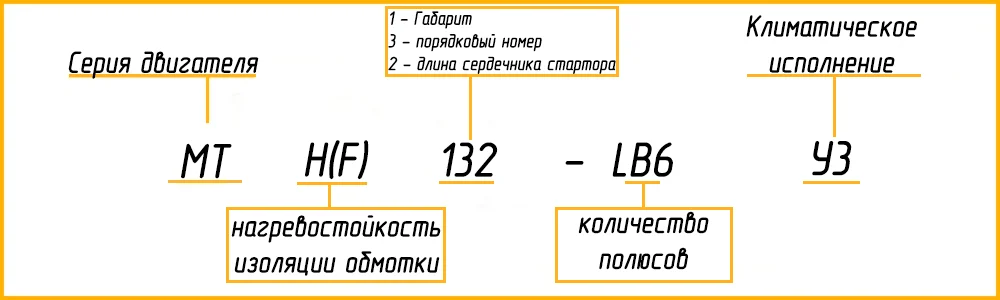

Расшифровка маркировки

  1. МТ – серия электродвигателя с фазным ротором
  2. Н – нагревостойкость изоляции обмотки
  3. 1 – условный габарит
  4. 3 – длина сердечника статора
  5. 2 – порядковый номер
  6. LB6 – количество полюсов
  7. У1 – климатическое исполнение, категория размещения
Расшифровка маркировки МТН 132LB6 У1

Характеристики

Наименование Значение
Мощность двигателя, кВт 7.5
Частота вращения вала, об/мин 950 / 1000
Напряжение питания, В 220 / 380
Номинальный ток, А 22
Масса, кг 100-140
