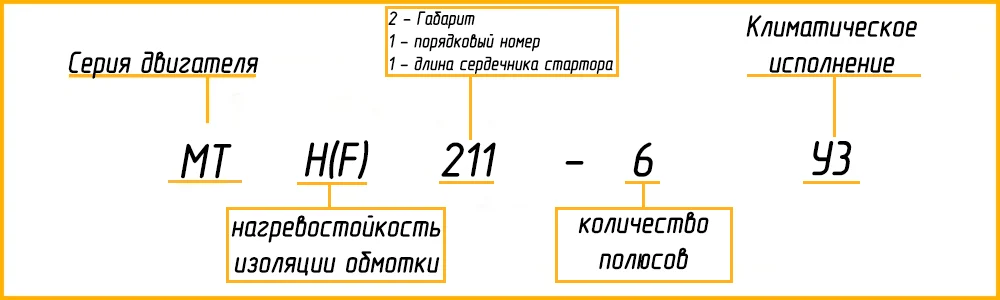

Электродвигатель МТН 211-6 – трехфазный асинхронный двигатель с фазным ротором, предназначенный для использования в подъемно-транспортных механизмах, таких как краны. Мощность двигателя составляет 7.5 кВт, частота вращения вала – 1000 об/мин. Режим работы – повторно-кратковременный (S3) с продолжительностью включения ПВ 40% (ГОСТ Р52776). Электродвигатели серии МТН в габарите 211 выпускаются под маркировками МТН, MTF, МТВ, AMTН, AMTF, 5MTН, 5MTF, ДМТF, ДМТН, 4MTМ, 4MTН, 4MTF и обладают схожими характеристиками, что делает их взаимозаменяемыми.
Двигатели МТН 211-6 рассчитаны на напряжение 220/380 или 380/660 В с возможностью подключения обмоток по схемам "звезда" или "треугольник". Выбор кабеля осуществляется в соответствии с ГОСТ 31996—2012.
| IM | b1 | b10 | b11 | d1, d2 | d10 | d20 | d22 | d24 | d25 | d30 | h | h1 | h5 | h10 | h31 | l1, l2 | l10 | l11 | l20 | l28 | l30 | l31 | l33 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1001, 1002 | 12 | 245 | 305 | 40 | 15 | - | - | - | - | 325 | 160 | 8 | 43 | 25 | 415 | 110 | 243 | 345 | - | 262 | 763 | 150 | 875 |
| 2001, 2002 | 12 | 245 | 305 | 40 | 15 | 300 | 4х18 | 330 | 250 | 325 | 160 | 8 | 43 | 25 | 415 | 110 | 243 | 345 | 5 | 330 | 755 | 150 | 875 |
Примечание: Габаритные размеры (l30, l33, h31) и установочно-присоединительные размеры (l11, b11, h10) указаны для справки и могут варьироваться в зависимости от производителя или партии. Если точное соответствие этим размерам критично, их необходимо уточнить и согласовать при оформлении заказа.
В исполнениях IM 1001, IM 1002, IM 2001 и IM 2002 суммарная нагрузка на валы не должна превышать допустимых значений для данной модели электродвигателя. Возможна поставка двигателей с цилиндрическими валами нестандартной длины или диаметра по чертежам заказчика.
| Наименование | Значение |
|---|---|
| Мощность двигателя, кВт | 7.5 |
| Частота вращения вала, об/мин | 950 / 1000 |
| Напряжение питания, В | 220 / 380 |
| Номинальный ток, А | 21 - 26 |
| Масса, кг | 125-145 |
