Электродвигатель крановый MTH 280-S8 - подробная информация
Электродвигатель МТН 280S8 – трехфазный асинхронный двигатель с фазным ротором, предназначенный для использования в подъемно-транспортных механизмах, таких как краны. Мощность двигателя составляет 55 кВт, частота вращения вала – 750 об/мин. Режим работы – повторно-кратковременный (S3) с продолжительностью включения ПВ 40% (ГОСТ Р52776). Электродвигатели серии МТН в габарите 280 выпускаются под маркировками МТН, MTF, МТВ, AMTН, AMTF, 5MTН, 5MTF, ДМТF, ДМТН, 4MTМ, 4MTН, 4MTF и обладают схожими характеристиками, что делает их взаимозаменяемыми.
Двигатели МТН 280S8 рассчитаны на напряжение 220/380 или 380/660 В с возможностью подключения обмоток по схемам "звезда" или "треугольник". Выбор кабеля осуществляется в соответствии с ГОСТ 31996—2012.
Габаритные и присоединительные размеры
| IM | b1 | b10 | b11 | d1, d2 | d5 | d10 | d30 | h | h1 | h5 | h10 | h31 | l1, l2 | l3 | l10 | l11 | l20 | l31 | l33 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1003, 1004 | 22 | 457 | 540 - 565 | 90 | М64х4 | 24 | 516 | 280 | 14 | 91.7 | 35 - 40 | 635 - 740 | 170 | 130 | 368 | 430 - 525 | 1090 - 1259 | 190 | 1265 - 1438 |
Примечание: Габаритные размеры (l30, l33, h31) и установочно-присоединительные размеры (l11, b11, h10) указаны для справки и могут варьироваться в зависимости от производителя или партии. Если точное соответствие этим размерам критично, их необходимо уточнить и согласовать при оформлении заказа.
В исполнениях IM 1003 и IM 1004 суммарная нагрузка на валы не должна превышать допустимых значений для данной модели электродвигателя. Возможна поставка двигателей с цилиндрическими валами нестандартной длины или диаметра по чертежам заказчика.

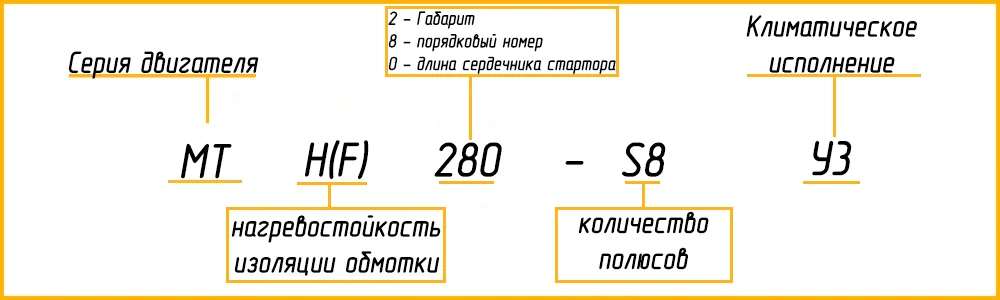

Расшифровка маркировки
- МТ – серия электродвигателя с фазным ротором
- Н – нагревостойкость изоляции обмотки
- 2 – условный габарит
- 8 – порядковый номер
- 0 – длина сердечника статора
- S8 – количество полюсов
- У1 – климатическое исполнение, категория размещения
Характеристики
| Наименование | Значение |
|---|---|
| Мощность двигателя, кВт | 55 |
| Частота вращения вала, об/мин | 700 / 750 |
| Напряжение питания, В | 220 / 380 |
| Номинальный ток, А | 185 |
| Масса, кг | 656-740 |
