Электродвигатель крановый MTH 255L8 - подробная информация
Электродвигатель МТН 225L8 – трехфазный асинхронный двигатель с фазным ротором, предназначенный для использования в подъемно-транспортных механизмах, таких как краны. Мощность двигателя составляет 37 кВт, частота вращения вала – 750 об/мин. Режим работы – повторно-кратковременный (S3) с продолжительностью включения ПВ 40% (ГОСТ Р52776). Электродвигатели серии МТН в габарите 225 выпускаются под маркировками МТН, MTF, МТВ, AMTН, AMTF, 5MTН, 5MTF, ДМТF, ДМТН, 4MTМ, 4MTН, 4MTF и обладают схожими характеристиками, что делает их взаимозаменяемыми.
Двигатели МТН 225L8 рассчитаны на напряжение 220/380 или 380/660 В с возможностью подключения обмоток по схемам "звезда" или "треугольник". Выбор кабеля осуществляется в соответствии с ГОСТ 31996—2012.
Габаритные и присоединительные размеры
| IM | b1 | b10 | b11 | d1, d2 | d5 | d10 | d20 | d22 | d24 | d25 | d30 | h | h1 | h5 | h10 | h31 | l1, l2 | l3 | l10 | l11 | l20 | l28 | l30 | l31 | l33 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1003, 1004 | 18 | 356 | 442 | 70 | М48х3 | 19 | - | - | - | - | 422 | 225 | 11 | 71.4 | 28 | 540 | 140 | 105 | 356 | 556 | - | 555 | 1200 | 149 | 1340 |
| 2003, 2004 | 18 | 356 | 442 | 70 | М48х3 | 19 | 400 | 8х18 | 450 | 350 | 422 | 225 | 11 | 71.4 | 28 | 540 | 140 | 105 | 356 | 556 | 5 | 555 | 1200 | 149 | 1340 |
Примечание: Габаритные размеры (l30, l33, h31) и установочно-присоединительные размеры (l11, b11, h10) указаны для справки и могут варьироваться в зависимости от производителя или партии. Если точное соответствие этим размерам критично, их необходимо уточнить и согласовать при оформлении заказа.
В исполнениях IM 1003, IM 1004, IM 2003 и IM 2004 суммарная нагрузка на валы не должна превышать допустимых значений для данной модели электродвигателя. Возможна поставка двигателей с цилиндрическими валами нестандартной длины или диаметра по чертежам заказчика.

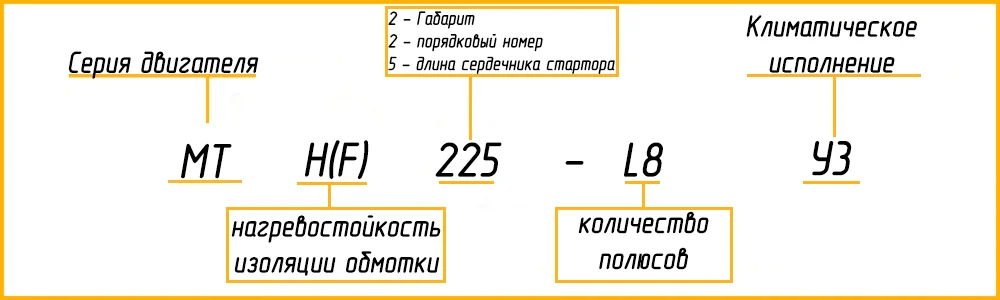

Расшифровка маркировки
- МТ – серия электродвигателя с фазным ротором
- Н – нагревостойкость изоляции обмотки
- 2 – условный габарит
- 2 – Порядковый номер
- 5 – длина сердечника статора
- L8 – количество полюсов
- У1 – климатическое исполнение, категория размещения
Характеристики
| Наименование | Значение |
|---|---|
| Мощность двигателя, кВт | 37 |
| Частота вращения вала, об/мин | 700 / 750 |
| Напряжение питания, В | 220 / 380 |
| Номинальный ток, А | 80 |
| Масса, кг | 430-470 |
