Муфта зубчатая МЗ-12 590х140/250х487
по чертежам заказчика
широкая база чертежей в наличии

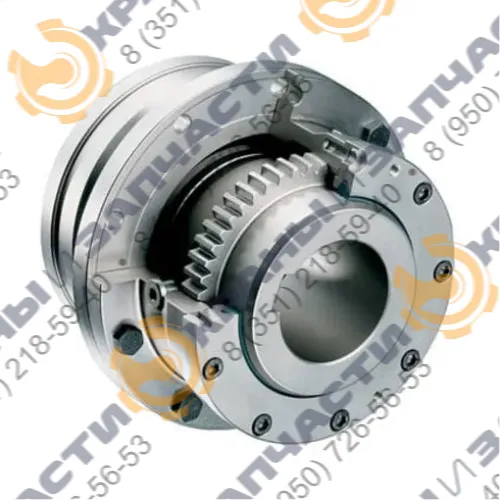

Муфта зубчатая МЗ-12
Муфта зубчатая МЗ-12 собрана из двух зубчатых втулок и двух полумуфт, скреплённых между собой болтами. Основной целью зубчатой муфты является передача крутящего момента с валов и других механизмов. Муфта представляет собой деталь, имеющую зубья и цилиндрические отверстия. Муфта может быть изготовлена из стали марок: 40, 40Х, 45Л, 50. Муфта зубчатая МЗ-12 может соединять валы с диаметром 590 мм, крутящим моментом 100 000 Нм и скоростью вращения 1130 об/мин.
Расшифровка условного обозначения МЗ-12
Перед началом работы зубчатой муфты требуется полностью покрыть все зубья муфты смазкой. Стоит помнить о своевременном обслуживании через каждые 4000 часов эксплуатации муфты. В муфте присутствует специальное заправочное отверстие, куда подаётся масло или другие смазывающие материалы.
Габаритные размеры
| Параметр | d | D | D1 | D2 | L | l | c | M1 | M2 |
|---|---|---|---|---|---|---|---|---|---|
| Значение | 250 | 590 | 490 | 340 | 489 | 240 | 5 | M27 | M8 |
| Муфта № | Крутящий момент | Число оборотов в минуту | Размеры, мм | Болты | Масса | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | Д | Д1 | Д2 | Д3 | Д4 | Д5 | L | E | B | C | Поз. 9 | Поз. 12 | Кол-во | Размер | Кол-во | ||||
| 12 | 10000 | 665 | 160 | 479 | 590 | 340 | 540 | 492 | 400 | 472 | 240 | 60 | 5 | 28 | М12×30 | 20 | М24×95 | - | 175 |
Характеристики
| Наименование | Значение |
|---|---|
| Общий диаметр ГОСТ 5006-55 | 590мм |
| Общая длина | 492мм |
| Количество болтов | М24 х 12шт |
| Расточка втулок | от 140 до 250мм |
| Вес без упаковки | 531 кг |
| Предварительная расточка втулок | 140мм |
| Крутящий момент | 100 000 Нм |
| Обозначение по ГОСТ 50865-96 | Муфта МЗ 1-100000 |
| Скорость вращения | 1130 об/мин |
| Климатическое исп. | У2 |
| Модуль зуба | 8,0 |
| Количество зубьев | 54 |
