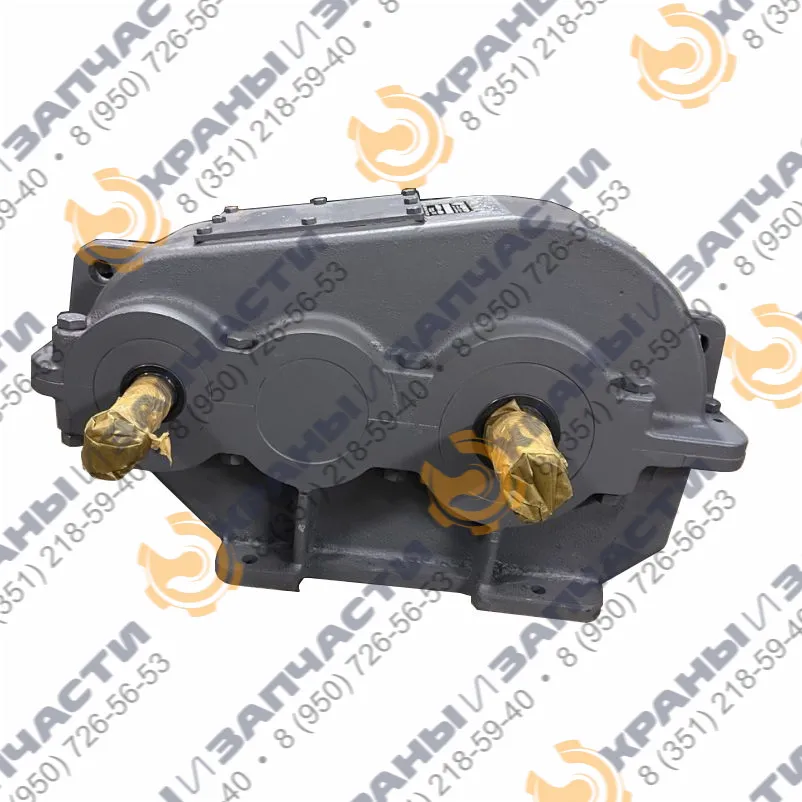

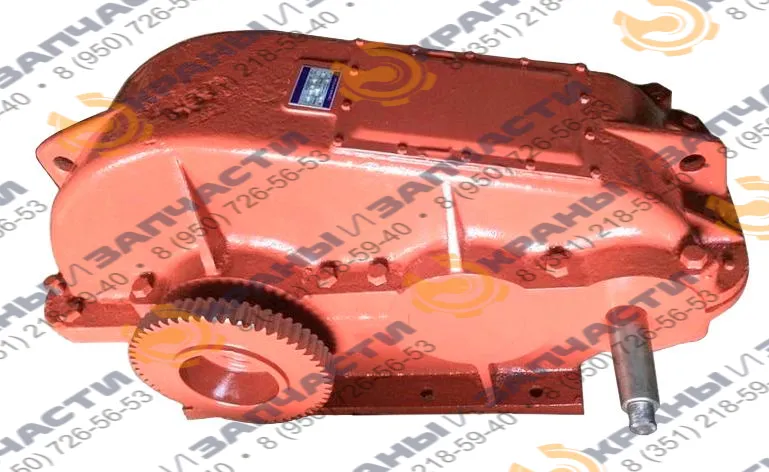

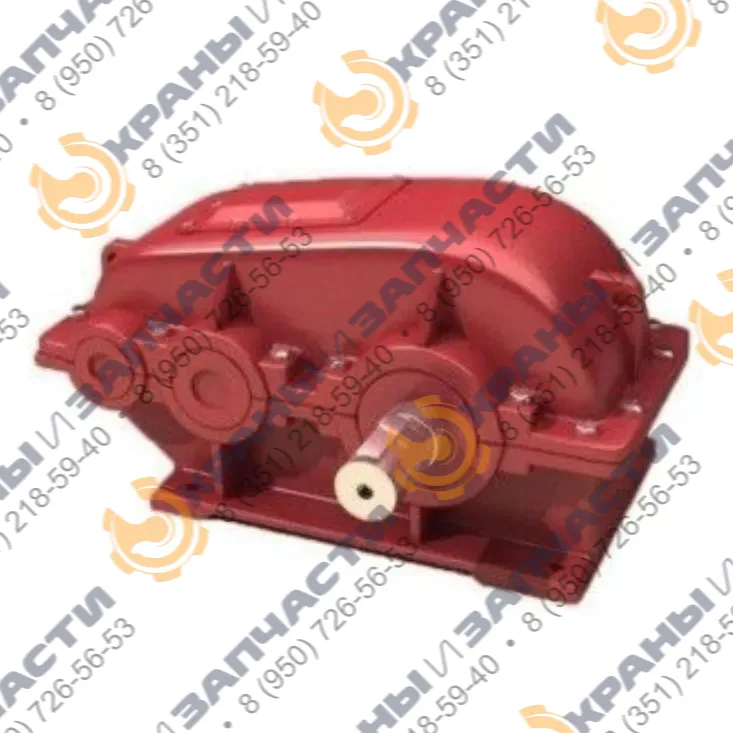

Редукторы РМ 250, 350, 400, 500, 650, 750, 850, 1000

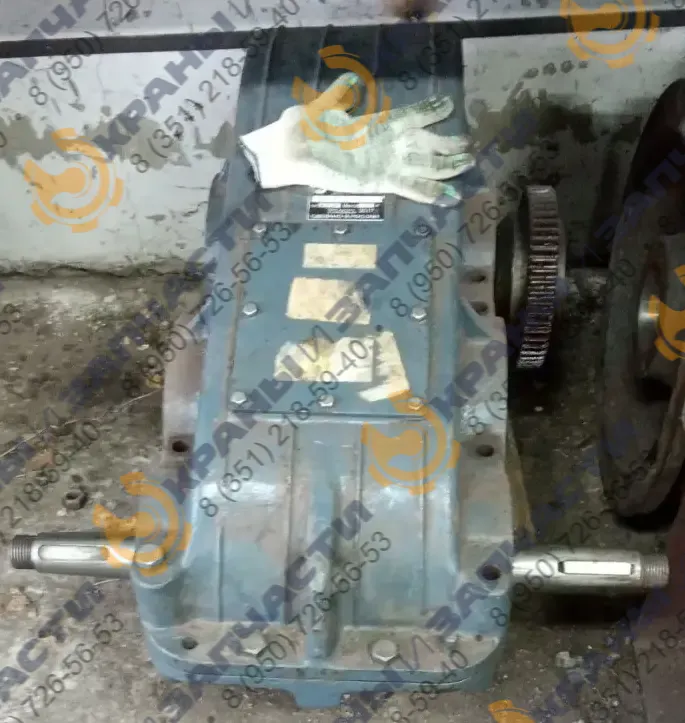

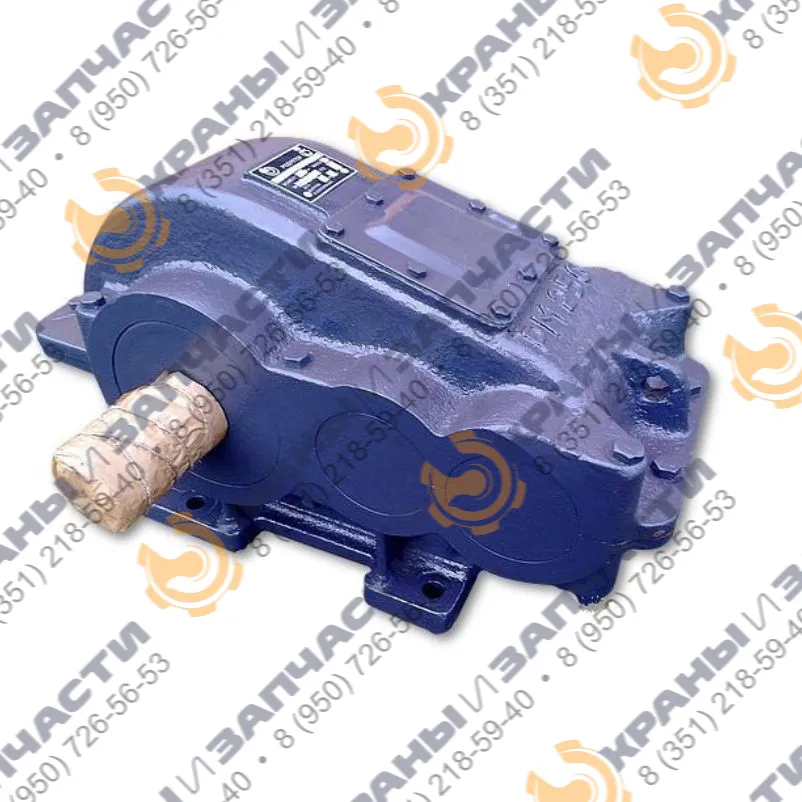

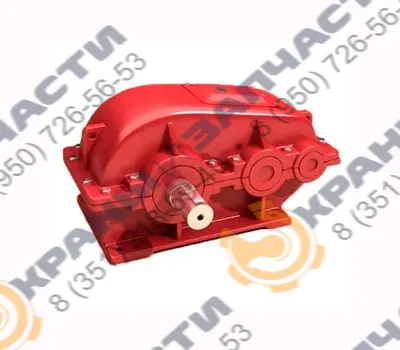

Редукторы цилиндрические двухступенчатые серии РМ – механические устройства, предназначенные для передачи вращательного движения между валами. Используются в машиностроении для увеличения крутящего момента и снижения частоты вращения посредством двухступенчатой цилиндрической зубчатой передачи. Оснащаются выходными валами в виде зубчатой полумуфты, а также цилиндрическими, коническими или полыми шлицевыми валами. Подходят для работы в повторно-кратковременных и постоянных режимах, применяются в приводах грузоподъемных механизмов, элеваторах, дробильных установках и горнодобывающей промышленности.

Основные технические характеристики

Наименование технических характеристик	Типоразмер редуктора
Наименование технических характеристик	РМ-250	РМ-350	РМ-400	РМ-500	РМ-650	РМ-750	РМ-850	РМ-1000
Передаточные числа	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Частота вращения входного вала, мин^-1	от 600 до 1500
Номинальный крутящий момент на выходном валу, Н·м	243…308	587…695	835…1353	1945…2332	4687…5636	6651…7911	9132…10877	15863…18623
КПД, %	98	98	98	98	98	98	98	98
Масса, кг	85	145	210	390	878	1030	1230	2122

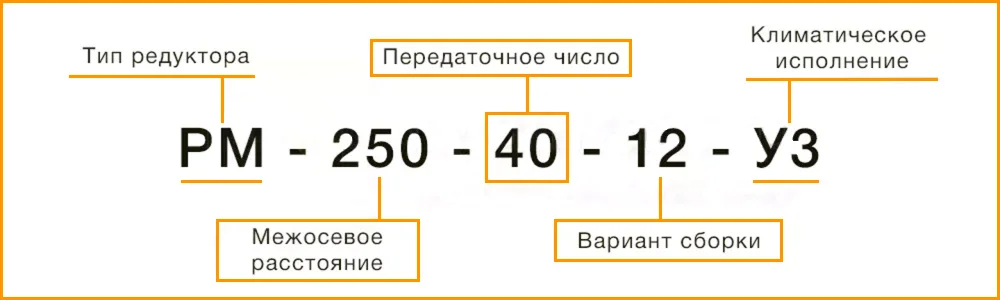

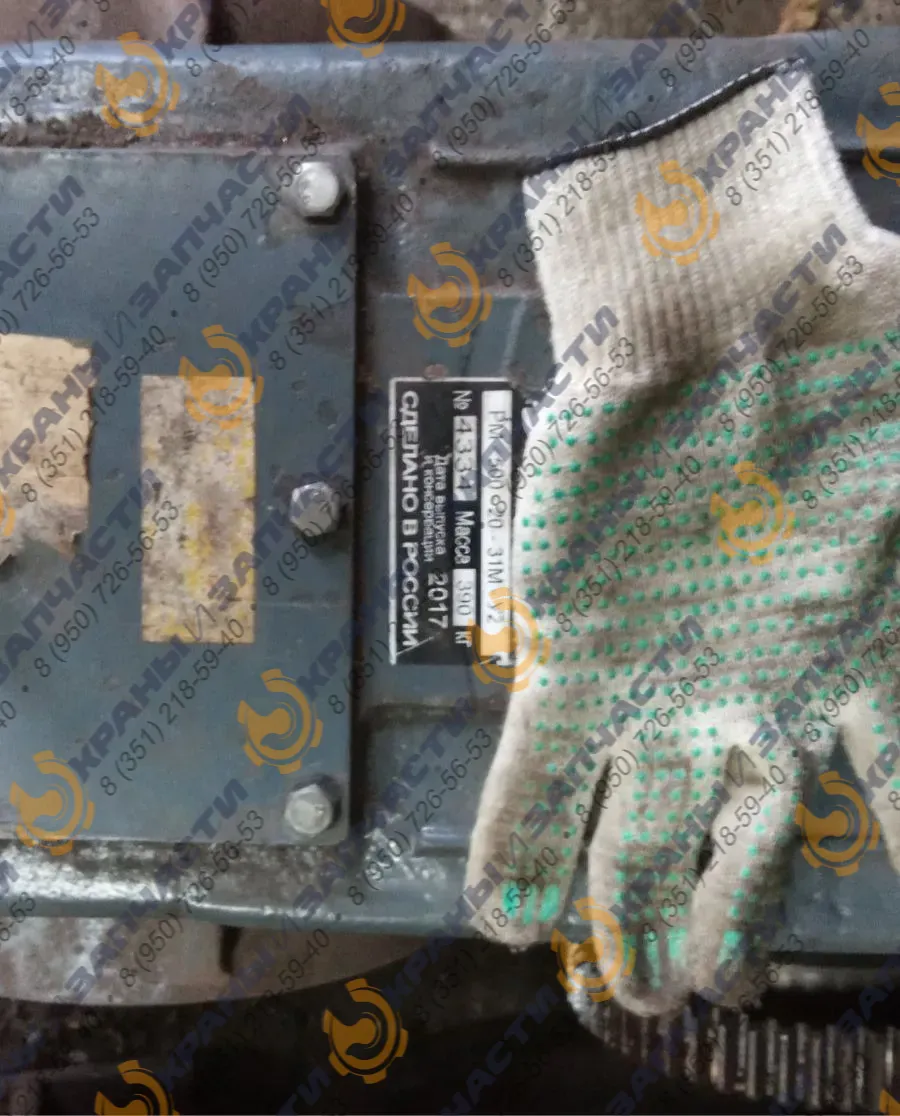

Расшифровка маркировки редуктора РМ

РМ – тип редуктора (цилиндрический двухступенчатый).
250, 350, 400, 500, 650, 750, 850, 1000 – межосевое расстояние тихоходной ступени, мм.
40 – передаточное число (может быть 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50).
12 – вариант сборки (может быть 11, 12, 21, 22).
Климатическое исполнение: У, ХЛ, Т, М, МТ.

Варианты сборки редуктора РМ

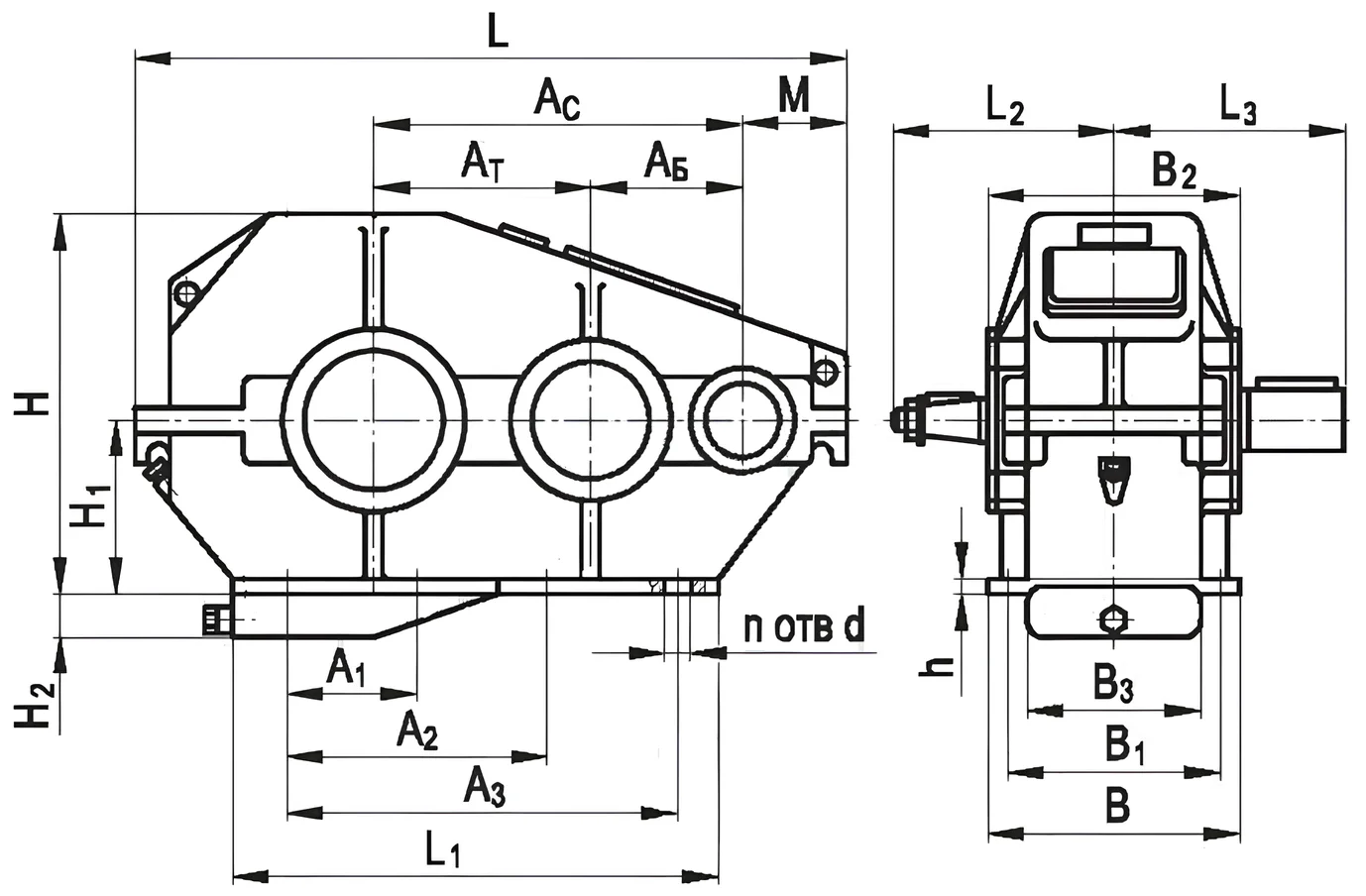

Габаритные и присоединительные размеры

Типоразмер редуктора	АС	АБ	АТ	А1	А2	А3	В	В1	В2	В3	H	H1	H2	h	L	L1	L2	L3	М	d	n, шт.
РМ-250	250	100	150	-	-	235	230	190	230	-	312	160	-	22	540	320	200	239	101	17	4
РМ-350	350	150	200	-	-	310	290	250	270	-	400	200	-	23	710	415	260	258.5	122	17	4
РМ-400	400	150	250	-	-	370	310	270	300	-	490	250	-	25	816	440	270	325.5	128	17	4
РМ-500	500	200	300	240	-	480	350	310	350	-	592	300	-	25	986	620	330	330	148	17	6
РМ-650	650	250	400	215	430	645	470	410	470	318	702	320	95	35	1270	830	430	430	183	26	8
РМ-750	750	300	450	275	550	825	510	450	510	356	743	320	130	35	1448	1025	450	475	207	26	8
РМ-850	850	350	500	300	600	900	580	520	580	408	875	400	105	35	1638	1100	510	550	236	32	8
РМ-1000	1000	400	600	350	700	1050	660	590	660	472	965	400	200	40	1896	1350	550	595.5	257	32	8

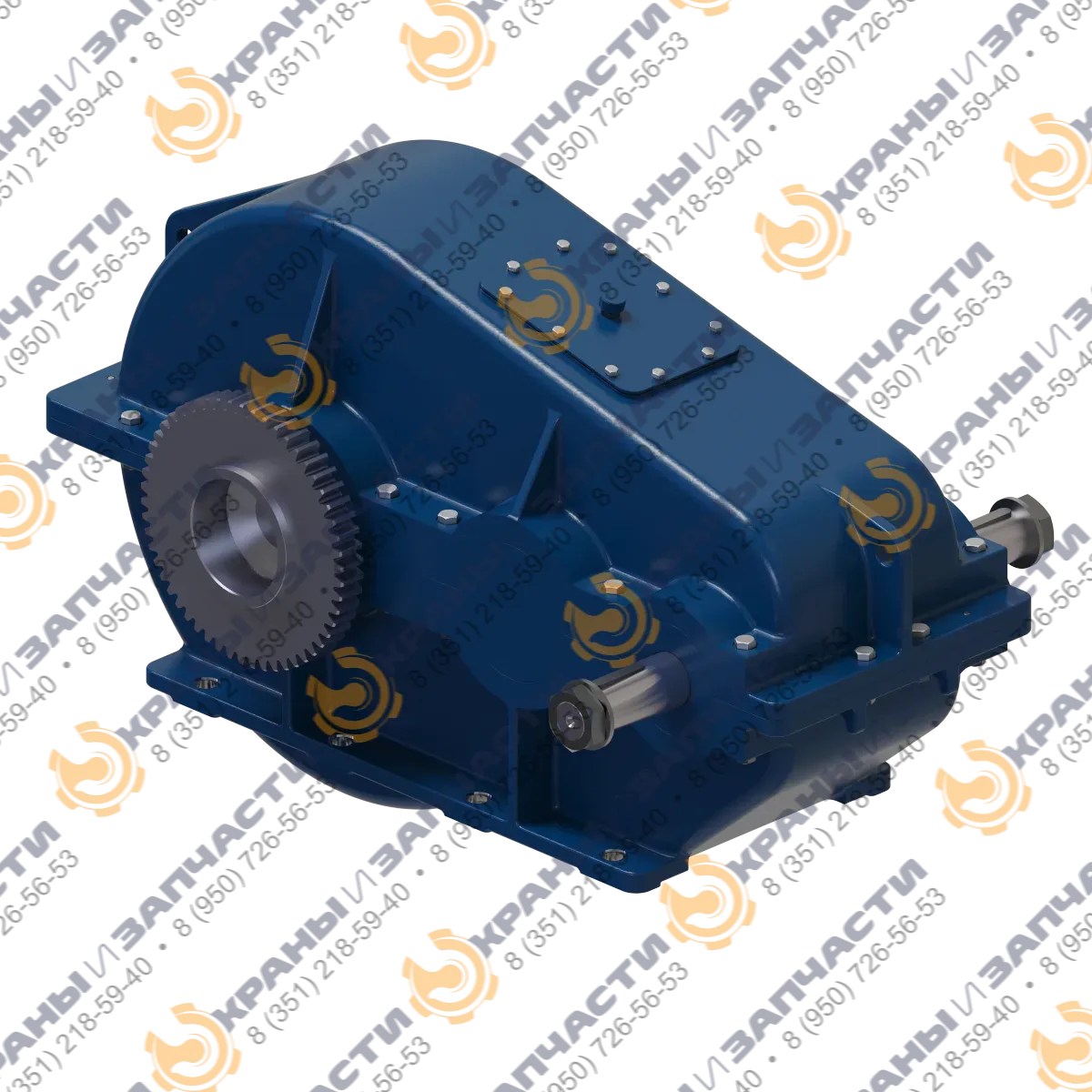

Присоединительные размеры выходных валов в виде зубчатой полумуфты

Типоразмер редуктора	b	L	L_l (не менее)	k	В	d F7	d₁ f9	m	z
РМ-250	20	39.5	29.5	20	35	72	95	3	40
РМ-350	25	54.5	16	24.5	45	90	110	3	48
РМ-400	25	57.5	16	26.5	45	90	135	3	56
РМ-500	35	63	16	32	50	120	170	4	56
РМ-650	40	75	16	32	68	170	260	6	56
РМ-750	40	75	16	32	68	170	260	6	56
РМ-850	50	73	22	40	78	190	260	8	54
РМ-1000	60	70	16	50	85	200	260	10	48
РМ-1000	50	70	22	40	78	190	280	8	54

Присоединительные размеры зубчатой полумуфты редуктора РМ

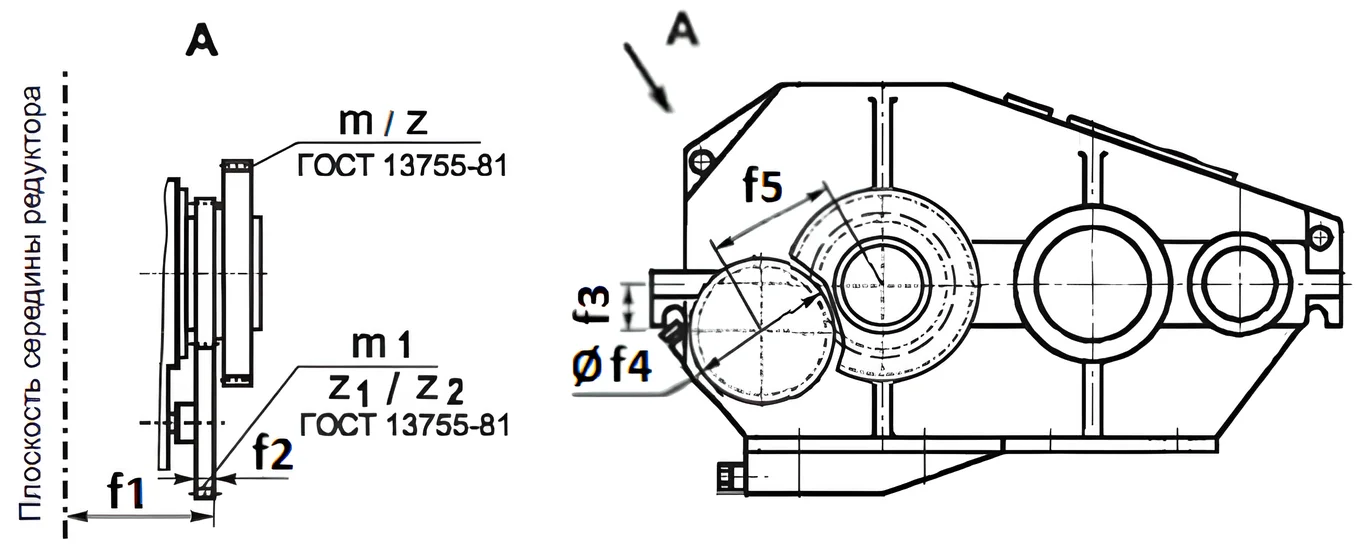

Присоединительные размеры выходных валов в виде зубчатой полумуфты с паразитной шестерней

Типоразмер редуктора	m	z	m1	z1	z2	f1	f2	f3	f4	f5
РМ-500	4	56	4	40	60	195	15	30	248	200
РМ-650	6	56	4	69	69	245	15	50	284	276

Присоединительные размеры зубчатой полумуфты с паразитной шестерней редуктора РМ

Присоединительные размеры цилиндрических валов

Типоразмер редуктора	d	l	b	t
РМ-250	55	82	16	60
РМ-350	55	82	16	60
РМ-400	80	123	22	88
РМ-500	80	123	22	88
РМ-500	95	-	25	104
РМ-650	110	165	28	120
РМ-650	125	-	32	136
РМ-750	110	165	28	120
РМ-850	130	200	32	141
РМ-1000	150	200	36	162

Присоединительные размеры конических валов

Типоразмер редуктора	d	d₁	d	l	l₁	b	t
РМ-250	30	50	М20х1,5	80	58	5	16,5
РМ-350	40	63	М24х2	110	82	10	21,5
РМ-400	40	63	М24х2	110	82	12	24,5
РМ-500	50	70	М36х3	110	82	12	25,95
РМ-650	60	94	М42х3	140	105	16	31,38
РМ-750	60	94	М42х3	140	105	16	31,38
РМ-850	90	130	М64х4	170	130	22	46,75
РМ-1000	90	130	М64х4	170	130	22	46,75
