Редуктор цилиндрический двухступенчатый РМ650-31,5-22-К-М
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Крановый редуктор двухступенчатый РМ 650
Подходит для спецтехники
- Козловой кран — КК 20-32, КК 32-32Б
Редуктор цилиндрический двухступенчатый РМ650-31,5-22-К-М – мощный промышленный механизм для тяжелых условий эксплуатации. Предназначен для передачи вращательного момента с существенным изменением частоты вращения в горнодобывающем оборудовании, металлургии и других отраслях с экстремальными нагрузками.
Маркировки редуктора РМ-650
| Передаточное число | Вариант 11 | Вариант 12 | Вариант 21 | Вариант 22 |
|---|---|---|---|---|
| 8 | РМ-650-8-11 | РМ-650-8-12 | РМ-650-8-21 | РМ-650-8-22 |
| 10 | РМ-650-10-11 | РМ-650-10-12 | РМ-650-10-21 | РМ-650-10-22 |
| 12,5 | РМ-650-12,5-11 | РМ-650-12,5-12 | РМ-650-12,5-21 | РМ-650-12,5-22 |
| 16 | РМ-650-16-11 | РМ-650-16-12 | РМ-650-16-21 | РМ-650-16-22 |
| 20 | РМ-650-20-11 | РМ-650-20-12 | РМ-650-20-21 | РМ-650-20-22 |
| 22,4 | РМ-650-22,4-11 | РМ-650-22,4-12 | РМ-650-22,4-21 | РМ-650-22,4-22 |
| 31,5 | РМ-650-31,5-11 | РМ-650-31,5-12 | РМ-650-31,5-21 | РМ-650-31,5-22 |
| 40 | РМ-650-40-11 | РМ-650-40-12 | РМ-650-40-21 | РМ-650-40-22 |
| 50 | РМ-650-50-11 | РМ-650-50-12 | РМ-650-50-21 | РМ-650-50-22 |
Особенности конструкции
Редуктор РМ-650 отличается усиленной конструкцией с увеличенными межосевыми расстояниями (650/400/250 мм). Особенности включают:
- Двухступенчатую передачу с косозубыми колесами
- Чугунный литой корпус повышенной прочности
- Усиленные подшипниковые узлы
- 8 крепежных отверстий (d=25 мм) для надежного монтажа
- Маслоналивное отверстие с магнитной пробкой

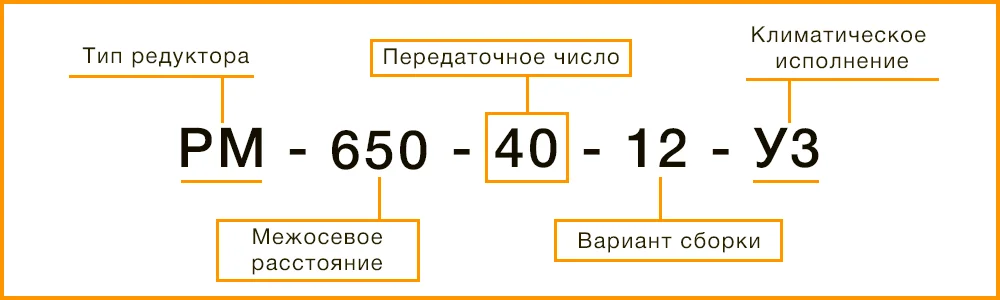

Расшифровка маркировки
- РМ – цилиндрический двухступенчатый редуктор
- 650 – межосевое расстояние тихоходной ступени (мм)
- 40 – передаточное число (8-50)
- 12 – вариант сборки (11/12/21/22)
- У1 – климатическое исполнение
Варианты сборки
Габаритные и присоединительные размеры
| awc | awt | awb | H | H1 | H2 | H3 | L | L1 | L2 | L3 | L4 | L5 | B | B1 | B2 | B3 | d | n, шт |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 650 | 400 | 250 | 697 | 320 | 95 | 35 | 1278 | 830 | 645 | 215 | 430 | 430 | 470 | 470 | 410 | 318 | 25 | 8 |
Области применения
Благодаря увеличенным размерам и повышенной нагрузочной способности редуктор РМ-650 применяется в:
- Дробильном оборудовании
- Шаровых мельницах
- Ленточных конвейерах большой протяженности
- Подъемных кранах грузоподъемностью от 20 тонн
- Горно-обогатительном оборудовании
Характеристики
| Наименование | Значение |
|---|---|
| Масло | И50А или И70А |
| Объем масла, л | 22 |
| Межосевое расстояние тихоходной ступени, мм | 20 |
| Номинальное передаточное число редуктора | 11 |
| Вариант сборки | М |
| Климатическое исполнение и категория размещения | У2 |
| Масса, кг | 878 |
| Передаточное отношение | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 |
| Частота вращения входного вала, мин -1 | от 600 до 1500 |
| Номинальный крутящий момент на выходном валу, Н*м | 4687…5636 |
