Редуктор цилиндрический двухступенчатый РМ 400

Name: Редуктор цилиндрический двухступенчатый РМ 400
SKU: РМ-400
Availability: PreOrder

ID: 400133

Редуктор цилиндрический двухступенчатый РМ 400

ID: 400133

Арт: РМ-400

Межосевое растояние, мм: 400

Номинальное передаточное число: 8;10;12,5;16;20;22,4;31,5;40;50

Номинальная радиальная нагрузка на тихоходном валу, Н: 21000

Номинальный крутящий момент на тихоходном валу, Нм: 1000

Все характеристики

Запчасти - Редукторы РМ 250, 350, 400, 500, 650, 750, 850, 1000

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Цена по запросу

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Описание

Характеристики

Гарантия

Редуктор цилиндрический двухступенчатый РМ 400 - подробная информация

Редуктор цилиндрический двухступенчатый РМ-400 – механическое приспособление, передающее энергию вращения от одного вала к другому. Применяется в машиностроении для увеличения крутящего момента и уменьшения частоты вращения посредством двухступенчатой цилиндрической зубчатой передачи.

Маркировки редуктора РМ-400

Передаточное число	Вариант сборки 11	Вариант сборки 12	Вариант сборки 21	Вариант сборки 22
8	РМ-400-8-11	РМ-400-8-12	РМ-400-8-21	РМ-400-8-22
10	РМ-400-10-11	РМ-400-10-12	РМ-400-10-21	РМ-400-10-22
12,5	РМ-400-12,5-11	РМ-400-12,5-12	РМ-400-12,5-21	РМ-400-12,5-22
16	РМ-400-16-11	РМ-400-16-12	РМ-400-16-21	РМ-400-16-22
20	РМ-400-20-11	РМ-400-20-12	РМ-400-20-21	РМ-400-20-22
22,4	РМ-400-22,4-11	РМ-400-22,4-12	РМ-400-22,4-21	РМ-400-22,4-22
31,5	РМ-400-31,5-11	РМ-400-31,5-12	РМ-400-31,5-21	РМ-400-31,5-22
40	РМ-400-40-11	РМ-400-40-12	РМ-400-40-21	РМ-400-40-22
50	РМ-400-50-11	РМ-400-50-12	РМ-400-50-21	РМ-400-50-22

Принцип работы редуктора

Редуктор РМ-400 преобразует входную скорость вращения и крутящий момент посредством двухступенчатой цилиндрической зубчатой передачи. Входной (быстроходный) вал передает вращение через первую ступень зубчатых колес, которая взаимодействует со второй ступенью, соединенной с выходным (тихоходным) валом, изменяя частоту вращения и момент в зависимости от передаточного числа.

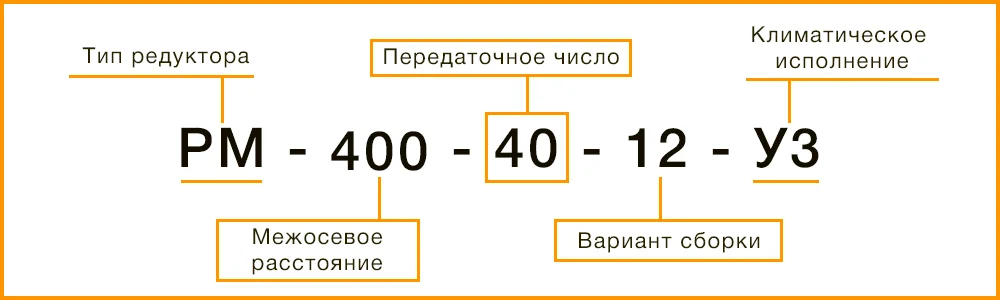

Расшифровка маркировки редуктора

РМ – тип редуктора (цилиндрический двухступенчатый)
400 – межосевое расстояние тихоходной ступени, мм
40 – передаточное число (8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50)
12 – вариант сборки (11, 12, 21, 22)
У3 – климатическое исполнение

Варианты сборки редуктора

Габаритные и присоединительные размеры

awc	awt	awb	H	H1	H2	H3	L	L1	L2	L3	L4	L5	B	B1	B2	d	n,шт
400	250	150	490	250	—	25	816	440	370	—	325.5	270	300	310	270	17	4

Характеристики

Наименование	Значение
Межосевое растояние, мм	400
Номинальное передаточное число	8;10;12,5;16;20;22,4;31,5;40;50
Номинальная радиальная нагрузка на тихоходном валу, Н	21000
Номинальный крутящий момент на тихоходном валу, Нм	1000
Объем масла, л	5.5
Масло	И50А или И70А
Масса, кг	210
КПД, %	98
