Редуктор цилиндрический двухступенчатый РМ-350

Name: Редуктор цилиндрический двухступенчатый РМ-350
SKU: РМ-350
Availability: PreOrder

ID: 400132

Редуктор цилиндрический двухступенчатый РМ-350

ID: 400132

Арт: РМ-350

Межосевое растояние, мм: 350

Номинальное передаточное число: 8;10;12,5;16;20;22,4;31,5;40;50

Номинальная радиальная нагрузка на тихоходном валу, Н: 17500

Номинальный крутящий момент на тихоходном валу, Нм: 700

Все характеристики

Запчасти - Редукторы РМ 250, 350, 400, 500, 650, 750, 850, 1000

Изготовление

по чертежам заказчика
широкая база чертежей в наличии

Доставка

на следующий день после оплаты*

* для товаров из наличия

Цена по запросу

Отзывы Написать менеджеру

Появились вопросы о товаре?

Консультация специалиста

Описание

Характеристики

Гарантия

Редуктор цилиндрический двухступенчатый РМ-350 - подробная информация

Редуктор цилиндрический двухступенчатый РМ-350 – механическое приспособление, передающее энергию вращения от одного вала к другому. Применяется в машиностроении для увеличения крутящего момента и уменьшения частоты вращения посредством двухступенчатой цилиндрической зубчатой передачи.

Маркировки редуктора РМ-350

Передаточное число	Вариант сборки 11	Вариант сборки 12	Вариант сборки 21	Вариант сборки 22
8	РМ-350-8-11	РМ-350-8-12	РМ-350-8-21	РМ-350-8-22
10	РМ-350-10-11	РМ-350-10-12	РМ-350-10-21	РМ-350-10-22
12,5	РМ-350-12,5-11	РМ-350-12,5-12	РМ-350-12,5-21	РМ-350-12,5-22
16	РМ-350-16-11	РМ-350-16-12	РМ-350-16-21	РМ-350-16-22
20	РМ-350-20-11	РМ-350-20-12	РМ-350-20-21	РМ-350-20-22
22,4	РМ-350-22,4-11	РМ-350-22,4-12	РМ-350-22,4-21	РМ-350-22,4-22
31,5	РМ-350-31,5-11	РМ-350-31,5-12	РМ-350-31,5-21	РМ-350-31,5-22
40	РМ-350-40-11	РМ-350-40-12	РМ-350-40-21	РМ-350-40-22
50	РМ-350-50-11	РМ-350-50-12	РМ-350-50-21	РМ-350-50-22

Принцип работы редуктора

Редуктор РМ-350 преобразует входную скорость вращения и крутящий момент посредством двухступенчатой цилиндрической зубчатой передачи. Входной (быстроходный) вал передает вращение через первую ступень зубчатых колес, которая взаимодействует со второй ступенью, соединенной с выходным (тихоходным) валом, изменяя частоту вращения и момент в зависимости от передаточного числа.

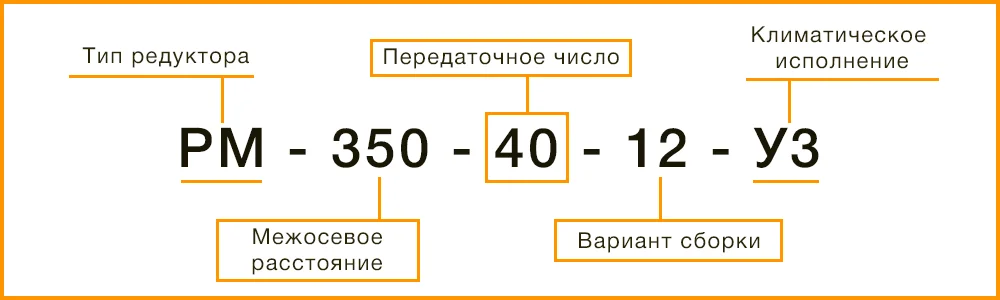

Расшифровка маркировки редуктора

РМ – тип редуктора (цилиндрический двухступенчатый)
350 – межосевое расстояние тихоходной ступени, мм
40 – передаточное число (8; 10; 12,5; 16; 20; 22,4; 31,5; 40; 50)
12 – вариант сборки (11, 12, 21, 22)
У3 – климатическое исполнение

Варианты сборки редуктора

Габаритные и присоединительные размеры

awc	awt	awb	H	H1	H2	H3	L	L1	L2	L3	L4	L5	B	B1	B2	d	n,шт
350	200	150	400	200	—	23	710	415	310	—	268.5	260	270	290	250	17	4

Характеристики

Наименование	Значение
Межосевое растояние, мм	350
Номинальное передаточное число	8;10;12,5;16;20;22,4;31,5;40;50
Номинальная радиальная нагрузка на тихоходном валу, Н	17500
Номинальный крутящий момент на тихоходном валу, Нм	700
Объем масла, л	3.3
Масло	И50А или И70А
Масса, кг	145
КПД, %	98
