Опорно поворотное устройство 9I-1B50-2070-1111 для башенного крана КБ-420
по чертежам заказчика
широкая база чертежей в наличии
по чертежам заказчика
широкая база чертежей в наличии
Опорно-поворотное устройство 9I-1B50-2070-1111 для башенного крана КБ-420 - подробная информация
Подходит для спецтехники
- Башенный кран — КБ-420
Опорно-поворотное устройство 9I-1B50-2070-1111 предназначено для установки на башенный кран КБ-420. Оно соединяет поворотную и неповоротную части крана, обеспечивая вращение башни. Рабочие режимы рассчитаны на температуры от +40 до -45°C, климатическое исполнение У, категория 1-У1 по ГОСТ 15150. ОПУ относится к роликовому типу, эффективно поглощающему повышенные осевые нагрузки и частично радиальные.
Конструкция
Конструктивно ОПУ 9I-1B50-2070-1111 состоит из двух кругов-полуобойм, между которыми располагаются ролики. По внутреннему краю расположены зубья в количестве 130 штук с модулем 16, обеспечивающие движение выходной шестерни редуктора при вращении башни. Поворотный круг изготовлен из стали 50Mn с высокой износостойкостью и низкой хрупкостью. Зубчатый край закалён для повышения прочности. Устройство оснащено пресс-маслёнками для смазки роликов и дорожек качения. ОПУ ремонтопригодно: подлежат замене резиновые уплотнители (манжеты), ролики, а также возможна восстановительная обработка зубьев.
Комплектация

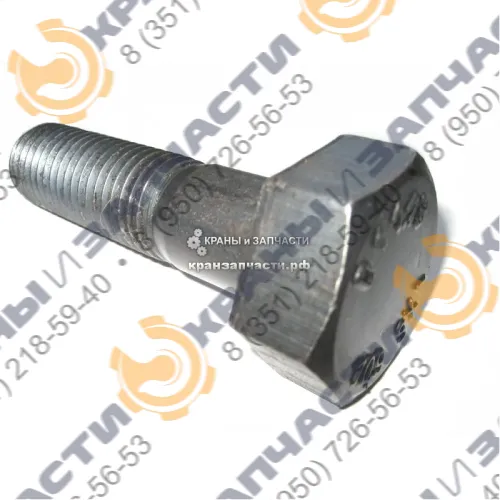

- Болт КБ-420.00.00.001-01 — 48 шт;
- Болт КБ-420.00.00.001-02 — 40 шт;
- Болт КБ-420.00.00.001-03 — 8 шт;
- Гайка КБ-415.00.000.002 — 96 шт;
- Гайка КБ-415.00.000.002-001 — 96 шт.
Поворотная опора состоит из внешнего и внутреннего кольца, зубчатого венца (130 зубьев, модуль 16) и роликов в радиальной канавке. Внешнее кольцо закреплено болтами на неповоротной платформе, внутреннее кольцо находится в зацеплении с выходной шестерней редуктора и крепится к поворотной части крана.
Принцип работы
ОПУ башенного крана КБ-420 является крупногабаритным подшипником, обеспечивающим вращение башни. Статический поворотный круг входит в зацепление с выходным валом редуктора. При движении вала башня совершает плавный поворот вокруг своей оси. Устройство обеспечивает безопасное и надёжное функционирование, соединяя поворотную и неповоротную части крана и воспринимая осевые, радиальные и опрокидывающие нагрузки.
Эксплуатация
При эксплуатации 9I-1B50-2070-1111 не требуется отдельных мероприятий по обслуживанию. Плановый осмотр и ТО башенного крана включают проверку ОПУ: затяжку болтов, нанесение смазки на рабочие поверхности (рекомендуется пластичная смазка Литол-24 по ГОСТ 21150-87), пополнение пресс-маслёнок. Смешивание разных марок масла не допускается. Признаки износа, такие как скрежет, рывки или люфт, требуют немедленного осмотра. В случае значительных повреждений поворотный круг заменяется или ремонтируется в специализированных мастерских.
Характеристики
| Наименование | Значение |
|---|---|
| Материал | Сталь 42СгМо4 V |
| Зацепление | Внутреннее |
| Внешний диаметр, мм | 2500 |
| Высота ОПУ, мм | 145 |
| Вес, кг | 1450 |
